Болти кріплення переднього бампера 32-47 болти кріплення заднього бампера 32-47 болти кріплення шарніра дверей до дверей 9-13 болти кріплення шарніра двері 18-30 болти кріплення установки шарніра двері 18-30 Гвинти кріплення.

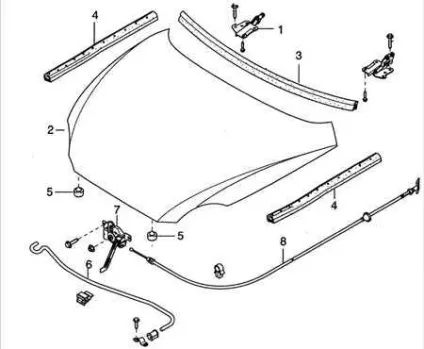

Капот 1 - шарнір капота; 2 - капот; 3 - влагозащитная смуга; 4 - влагозащитная смуга крила; 5 - гумовий упор; 6 - опора капота; 7 - замок капота; 8 - трос відкриття замку капота. Капот аллігаторного типу, що відкривається в сторону автомобіля і закривається.

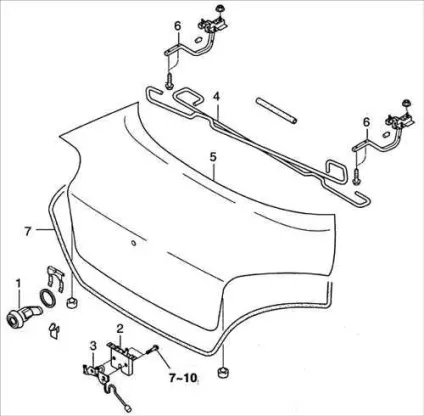

Кришка багажника 1 - циліндр замка багажника; 2 - замок кришки багажника; 3 - ударна пластина кришки багажника; 4 - пружина підтримки кришки багажника; 5 - кришка багажника; 6 - шарнір кришки багажника; 7 - профільована ущільнювальна смуга. Кришка багажника приєднана.

Зняття ПОРЯДОК ВИКОНАННЯ 1. Зніміть кришку багажника. 2. Зніміть пружину підтримки кришки багажника. 3. Зніміть подушку заднього сидіння і відкиньте спинку сидіння. 4. Зніміть верхній стоп-сигнал.

Двері багажного відділення 1 - ручка; 2 - оббивка дверей; 3 - циліндр замку; 4 - замок двері багажного відділення; 5 - ударна пластина; 6 - газо наповнених стійка підтримки задніх дверей; 7 - шарнір; 8 - зовнішня ручка відкриття дверей; 9 - двері багажного відділення ;.

Зняття ПОРЯДОК ВИКОНАННЯ 1. Відкрийте двері багажного відділення. 2. Виверніть гайки верхнього кріплення лівої і правої газонаповнених стійок. 3. Зніміть оббивку задньої частини і кутів багажного відділення.

Зняття ПОРЯДОК ВИКОНАННЯ 1. Від'єднайте дріт від негативної клеми акумуляторної батареї. 2. Відведіть в сторону елемент кріплення запасного колеса. 3. Відкрийте двері багажного відділення.

Зняття ПОРЯДОК ВИКОНАННЯ 1. Зніміть оббивку двері багажного відділення. 2. Зніміть ліхтар освітлення номерного знака. 3. Від'єднайте тягу від зовнішньої ручки дверей багажного відділення. 4. Ви.

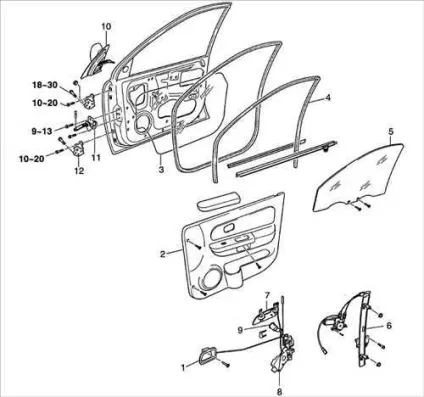

Передні двері 1 - внутрішня ручка відкриття дверей; 2 - оббивка дверей; 3 - пиловологозахисні плівка; 4 - направляючий ущільнювач скла; 5 - скло; 6 - стеклопод'емник; 7 - зовнішня ручка відкриття дверей; 8 - замок двері; 9 - циліндр замка дверей; 10 - зовнішнє з.

Зняття ПОРЯДОК ВИКОНАННЯ 1. Зніміть поріг двері і оббивку передньої і середньої стійок. 2. Зніміть вологозахисної ущільнення двері. Установка ПОРЯДОК ВИКОНАННЯ.

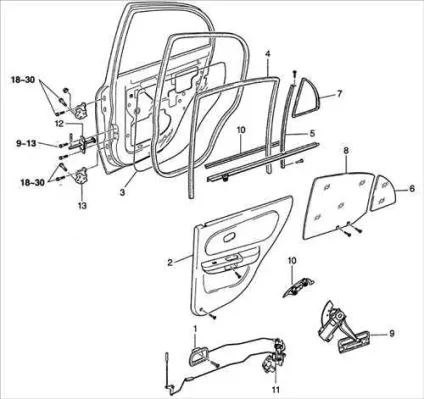

Задні двері 1 - внутрішня ручка відкриття дверей; 2 - оббивка дверей; 3 - пиловологозахисні плівка; 4 - направляючий ущільнювач скла; 5 - напрямна скла; 6 - заднє скло; 7 - ущільнювач заднього скла двері; 8 - скло; 9 - стеклопод'емник; 10 - наружн.

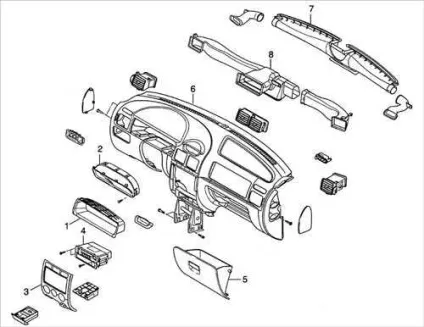

Панель приладів 1 - обробка комбінації приладів; 2 - комбінація приладів; 3 - центральна панель обробки; 4 - радіоприймач; 5 - речовий ящик; 6 - панель приладів; 7 - повітропровід обігрівача; 8 - повітропровід вентиляції. Зняття ПОРЯДОК виконання.

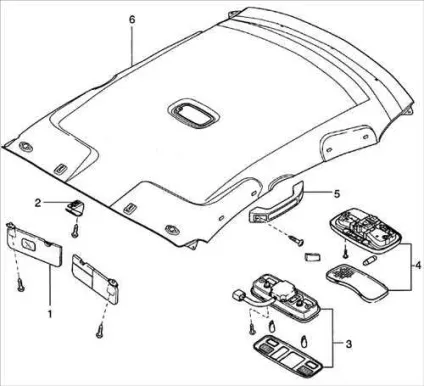

Стеля 1 - сонцезахисний козирок; 2 - утримувач; 3 - передній ліхтар внутрішнього освітлення салону; 4 - ліхтар внутрішнього освітлення салону; 5 - ручка; 6 - стеля. Стеля виконаний з тканини і служить декоративною і захисної прошарком між пасажирами і кр.

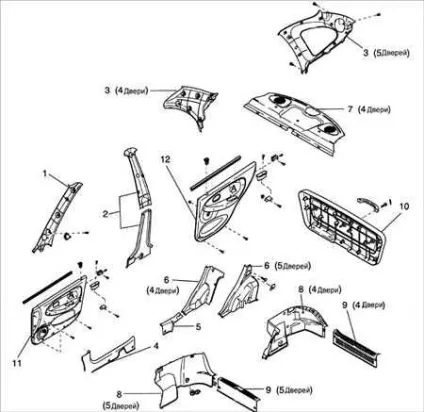

Внутрішня оббивка 1 - оббивка передньої стійки; 2 - оббивка середньої стійки; 3 - оббивка задньої стійки; 4 - накладка порога передніх дверей; 5 - накладка порога задніх дверей; 6 - оббивка арки заднього колеса; 7 - оббивка задньої полки; 8 - бічна оббивка багажника; 9 - задня.

Зняття ПОРЯДОК ВИКОНАННЯ 1. Зніміть два затиску кріплення задньої оббивки багажника. 2. Зніміть задню оббивку багажника. Установка ПОРЯДОК ВИКОНАННЯ 1. Встановіть задню.

Зняття ПОРЯДОК ВИКОНАННЯ 1. Інструментом для зняття оббивки звільніть фіксатори кріплення верхньої оббивки передньої стійки. 2. Зніміть верхню оббивку передньої стійки. Установка ПОРЯДОК ВИКОНАННЯ.

Зняття ПОРЯДОК ВИКОНАННЯ 1. Виверніть нижній анкерний болт кріплення ременя безпеки. 2. Зніміть накладки порогів передньої і задньої дверей. 3. Інструментом для зняття оббивки звільніть фіксатори кріплення нижньої об.

Зняття ПОРЯДОК ВИКОНАННЯ 1. Зніміть подушку і спинку заднього сидіння. 2. Зніміть задню полку. 3. Зніміть оббивку арки заднього колеса. 4. Щоб розблокувати оббивку задньої стійки.

Зняття ПОРЯДОК ВИКОНАННЯ 1. Зніміть задню оббивку багажного відділення. 2. Зніміть бічну оббивку багажного відділення. 3. Зніміть оббивку арки заднього колеса. 4. Виверніть вер.

Зняття ПОРЯДОК ВИКОНАННЯ 1. Зніміть внутрішню декоративну кришку дзеркала. 2. Виверніть гвинт кріплення внутрішньої ручки дверей. 3. Зніміть дві заглушки в передній частині оббивки двер.

Зняття ПОРЯДОК ВИКОНАННЯ 1. Зніміть заглушки з чотирьох фіксаторів кріплення накладки порога передніх дверей. 2. Інструментом для зняття оббивки звільніть фіксатори кріплення накладки порога передніх дверей. 3. Зніміть нак.

Зняття ПОРЯДОК ВИКОНАННЯ 1. Виверніть один гвинт кріплення внутрішньої ручки дверей. 2. Виверніть два гвинти з правого боку і підстави оббивки задніх дверей. 3. Інструментом для зняття оббивки освоєння.

Зняття ПОРЯДОК ВИКОНАННЯ 1. Зніміть верхній стоп-сигнал. 2. Виверніть два гвинти і зніміть ручку відкриття дверей багажного відділення. 3. Зняття оббивки двері багажного відділення проводите з помічником.

Зняття ПОРЯДОК ВИКОНАННЯ 1. Зніміть два фіксатора кріплення накладки порога задніх дверей. 2. Відключіть накладку порога задніх дверей. 3. Зніміть накладку порога задніх дверей.

Зняття ПОРЯДОК ВИКОНАННЯ 1. Зніміть верхній стоп-сигнал. 2. Зніміть оббивку арки заднього колеса. 3. Виверніть два анкери. 4. Виверніть чотири гвинти кріплення задньої полки. 5. Відділ.

Зняття ПОРЯДОК ВИКОНАННЯ 1. Зніміть подушку і спинку заднього сидіння. 2. Зніміть два фіксатора кріплення накладки порога задніх дверей. 3. Зніміть накладку порога задніх дверей. 4. Зніміть.

Зняття ПОРЯДОК ВИКОНАННЯ 1. Зніміть задню і бічну оббивку багажника і накладку порога задніх дверей. 2. Зніміть кришку з оббивки арки заднього колеса. 3. Виверніть один гвинт. 4. Зніміть.

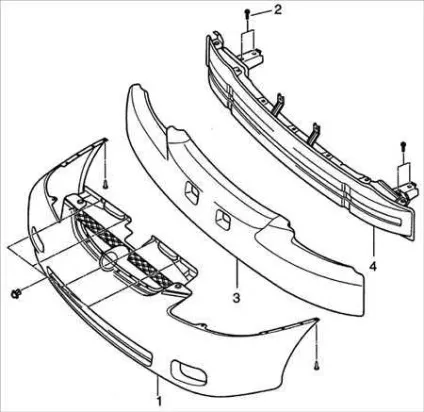

Передній бампер 1 - накладка бампера; 2 - болт; 3 - пінний поглинач енергії; 4 - підсилювач бампера. Передній бампер складається з трьох частин: накладки бампера, пінного поглинача енергії і підсилювача бампера. Накладка виготовлена з поліпропілену. Пінний поглинач енергії виготовлений.

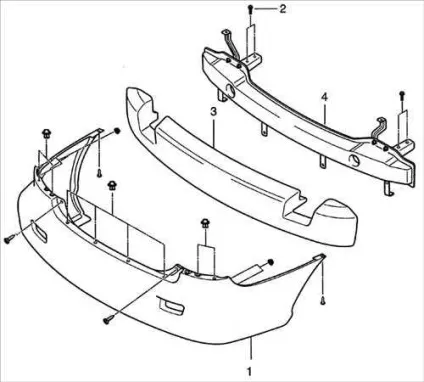

Задній бампер 1 - накладка бампера; 2 - болт кріплення бампера; 3 - пінний поглинач енергії; 4 - підсилювач бампера. Задній бампер складається з трьох частин: накладки бампера, пінного поглинача енергії і підсилювача бампера. Накладка виготовлена з поліпропілену. Пінний поглинач енерго.

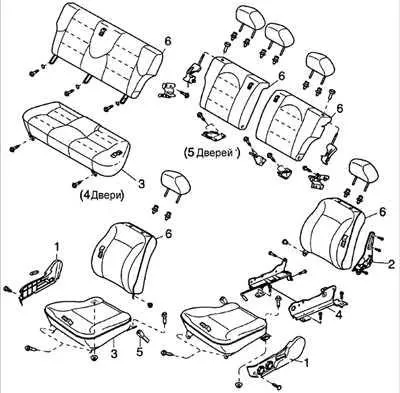

Сидіння 1 - бічна панель обробки подушки сидіння; 2 - шарнір для регулювання кута нахилу спинки сидіння; 3 - подушка сидіння; 4 - санчата поздовжнього переміщення переднього сидіння; 5 - фіксатор кріплення безпеки ременя; 6 - спинка сидіння. Переднє сидіння складається.

Зняття ПОРЯДОК ВИКОНАННЯ 1. Зніміть переднє сидіння з автомобіля. 2. Зніміть ручку для регулювання кута нахилу спинки сидіння. 3. З-під сидіння вдавите стрижні і зніміть затискачі.

Зняття ПОРЯДОК ВИКОНАННЯ 1. Зніміть спинку і ручку для регулювання кута нахилу спинки сидіння. 2. Зніміть кільця кріплення нижньої частини оббивки подушки переднього сидіння. 3. Зніміть оббивку подушки переднього.

Зняття ПОРЯДОК ВИКОНАННЯ 1. Перемістіть підголівник вгору до упору. 2. Натисніть засувки і зніміть підголівник. Установка ПОРЯДОК ВИКОНАННЯ 1. Встановіть п.

Зняття ПОРЯДОК ВИКОНАННЯ 1. Зніміть оббивку спинки переднього сидіння (див. Пп. 1-8 підрозділу 14.32). 2. Підніміть оббивку спинки переднього сидіння настільки, щоб відкрився доступ до болтів кріплення відкидається шарніра переднього сидіння.

П'ятидверні автомобілі Заднє сидіння складається з двох окремих задніх спинок і однієї загальної подушки. Подушка сидіння кріпиться на двох замках, встановлених в передній частині подушки. Дві спинки сидіння прикріплені на кронштейнах з шарнірами. У нормальному положенні спинки сидіння закріплені замками до ударних пластин, закріпленим на кузові. Четирехд.

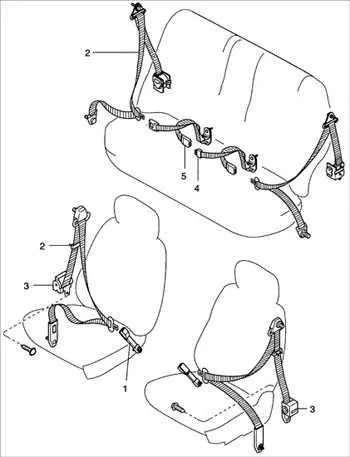

Ремені безпеки 1 - передній фіксатор кріплення ременя; 2 - плечовий ремінь переднього сидіння; 3 - натягувач ременя безпеки; 4 - язичок центрального ременя безпеки заднього сидіння; 5 - фіксатор кріплення ременя безпеки заднього сидіння. Система ременів безпеки сост.

Зняття ПОРЯДОК ВИКОНАННЯ 1. Зніміть подушку заднього сидіння. 2. Виверніть один болт кріплення ременя безпеки до кронштейну. 3. Повільно відпустіть ремінь до втягування його натяжителем ременя б.

Зняття ПОРЯДОК ВИКОНАННЯ 1. Перемістіть ремені безпеки до задньої частини подушки заднього сидіння. 2. Відіжміть вперед задню частину подушки заднього сидіння. 3. Виверніть один болт кріплення і зніміть скобу кріплення з.

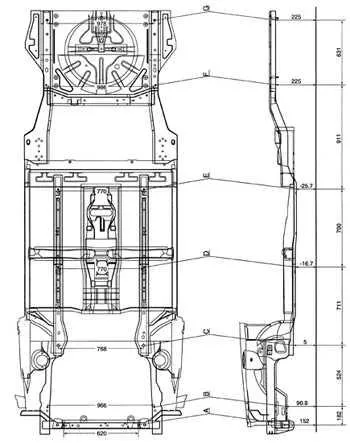

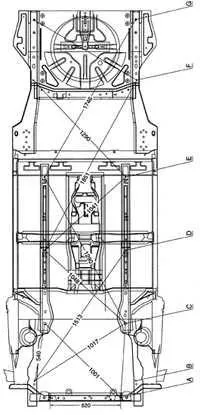

Точка вимірювання Опис A Отвори діаметром 12 мм в поперечній балці №1 B Отвори діаметром 12 мм в передній рамці C Передні отвори діаметром 20 мм в поздовжніх підсилювачах D Відп.

Точка вимірювання Опис A Отвори діаметром 12 мм в поперечній балці №1 B Отвори діаметром 12 мм в передній рамці C Передні отвори діаметром 20 мм в поздовжніх підсилювачах D Від.
