Описувати клавіатури кожну окремо немає інтересу - марна справа! Але не описувати клавіатури взагалі, теж якось не дуже. Тому я вирішив описувати їх серіями - короткий зовнішній огляд, розбирання і опис внутрішнього пристрою, якщо вони представляє інтерес, плати електроніки. Ця серія клавіатур від широко відомої торгової марки Genius, яка належить тайванській корпорації KYE Systems Corp. Треба сказати, що визначити, ХТО саме виготовив ту чи іншу продукцію під цим брендом, досить складно. компанія широко використовує ОЕМ постачальників. Отже, представляємо:

Genius GK-050010 SlimStar 310

+ Клацніть по малюнку, щоб збільшити!

Стильна тонка і компактна клавіатура з інтерфейсом підключення PS / 2, до того ж мультимедійна. Що це означає - мультимедійна? А це означає, що на клавіатурі крім стандартного набору клавіш присутні додаткові, які, до слова сказати, керують не тільки мультимедіа ПК, а й багатьма іншими функціями.

У цій моделі ми бачимо стандартний набір клавіш, а вище їх йдуть 14 додаткових. Там же рельєфний логотип Genius і індикатори режимів роботи.

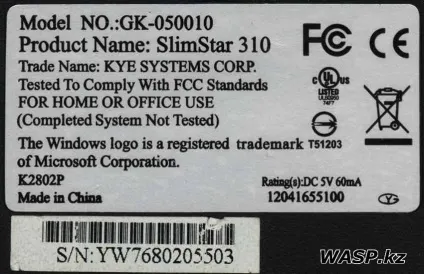

На нижньому боці все зазвичай - ніжки, в т.ч. і висувні. Посередині наклеєна етикетка, на ній: номер моделі GK-050010, під руками назву виробу SlimStar 310, виробник KYE Systems Corp. Харчування DC5V 60mA. Зроблено в Китаї.

Нижче етикетки стікер зі штрих кодом і серійним номером вироби.

+ Клацніть по малюнку, щоб збільшити!

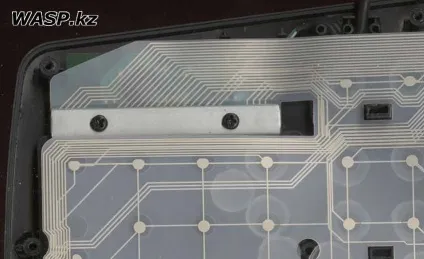

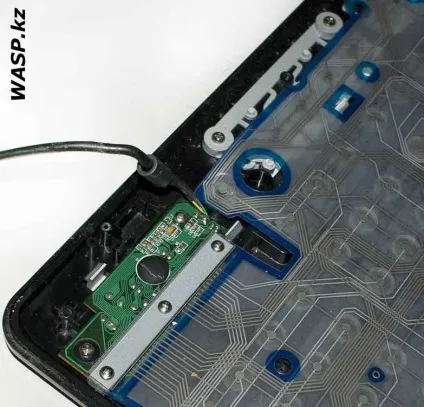

Викручуємо звичайні гвинти на днище, їх багато, знімаємо нижню частину корпусу. Тут бачимо - стандарт. Матриця кнопок, до її роз'ємів притиснута плата електроніки. У плату упаяні дроти з'єднувального кабелю, на ньому бачимо феритовий циліндр - фільтр.

Плата електроніки, односторонній текстоліт, на ньому маркування: JME-2802P ver: A. Три маленьких зелених світлодіода - індикатори.

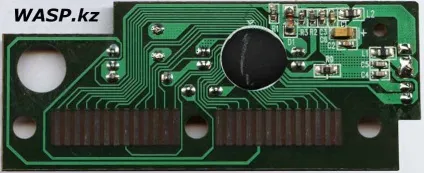

На звороті плати мікросхема залита компаундом, деяка кількість деталей SMD монтажу.

З цією платою закінчили, переходимо до другої.

Genius GK-050008 SlimStar 100

+ Клацніть по малюнку, щоб збільшити!

Ця клавіатура також тонка і компактна, той же PS / 2 інтерфейс підключення. Корпус чорна пластмаса, зверху срібляста накладка і чорні клавіші. На цей раз мультимедійних клавіш немає.

Етикетка на нижній стороні виштампуваними в пластмасі, на ній нічого оригінального: назва моделі GK-050008, під руками назву виробу SlimStar 100. Зроблено в Китаї. Нижче цієї етикетки паперовий стікер, на ньому штрих код і серійний номер.

Корпус стягнуть 13 гвинтами, два з них притискають заодно і контактну групу на платі. Крім цих гвинтів є ще і засувки. Знімається не нижня, а верхня частина, разом з набором клавіш. А нижче гумовий "килимок" кнопок, під ним матриця кнопок, плата електроніки.

Матриця кнопок має маркування SOE-KMN584

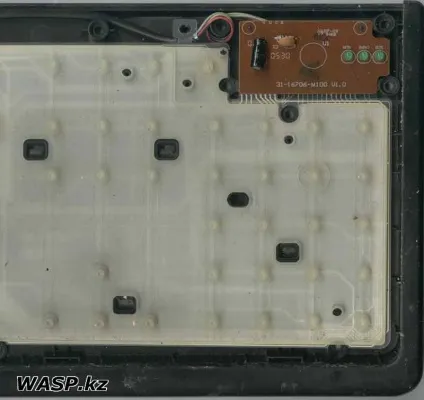

Плата електроніки звичайна, на ній маркування: 31-16706-M100 V1.0. Тут три зелених світлодіода, один резистор, два конденсатора - один електролітичний, інший керамічний.

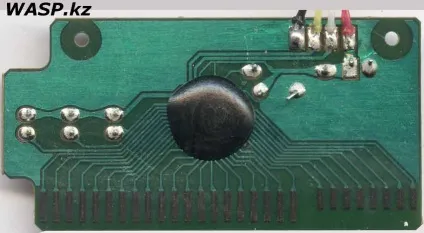

На зворотному боці доріжки, звичайна для плат клавіатур бескорпусная мікросхема, залита епоксидною смолою, група контактних майданчиків, припаяні дроти кабелю.

І з цією клавіатурою все. Тепер третя, і на сьогодні вистачить.

+ Клацніть по малюнку, щоб збільшити!

Велика PS / 2 клавіатура, в сенсі за розмірами, так і "товста". Стандартна кількість клавіш, додаткових немає. Латинська маркування кожної клавіші нанесений заводським методом, а ось кирилиця і казахський шрифт (він теж є), нанесені за допомогою "переводки". Хоча і цілком якісно. Корпус і клавіші з чорної пластмаси, матові, шорсткі.

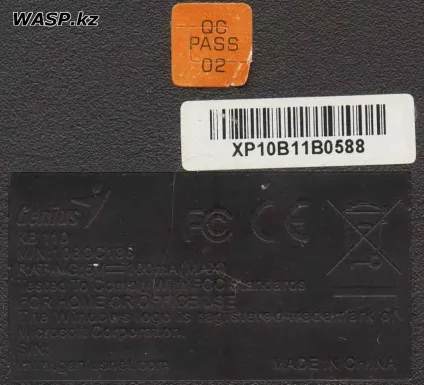

На зворотному боці звичайна картина: дві гумові ніжки попереду, виступ з пластмасовими ніжками на протилежному боці, плюс дві складні ніжки. Етикетка клавіатури - видавлена ​​на пластмасі корпусу, тут: логотип Genius, назва моделі KB 110. M / N: 1060C186. харчування DC5V 100mA (VAX). Зроблено в Китаї.

Окрема наклейка, на якій штрих код і серійний номер, ще наклейка - тест на якість пройдений.

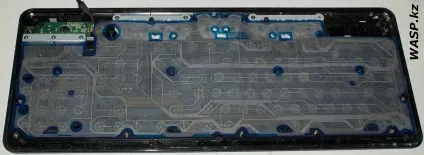

Нижня половинка корпусу тримається на 14 гвинтах, викручуємо їх і знімаємо її. Плівка кнопкової матриці має маркування SBZ-825 US IE104. гумові майданчики окремими елементами. Плата електроніки незвично розташована під пластинами плівки, до контактів притиснута сталевий платівкою через прокладку.

На зворотному боці мікросхема, залита епоксидкой. Чорні майданчика контактів. Провід кабелю припаяні прямо до доріжок.

З цією клавіатурою закінчили. Продовження у Другій частині (у мене клавіатур цього виробника багато валяється).
