Блок живлення з електронного трансформатора Taschibra
Багато починаючі радіоаматори, і не тільки, стикаються з проблемами при виготовленні потужних джерел живлення. Зараз у продажу з'явилася велика кількість електронних трансформаторів, які використовуються для харчування галогенних ламп. Електронний трансформатор являє собою полумостовой автогенераторного імпульсний перетворювач напруги.
Імпульсні перетворювачі мають високий ККД, малі розміри і вага.
Коштують ці вироби не дорого, приблизно 1рубль за один ват. Їх після доопрацювання цілком можна використовувати для харчування радіоаматорських конструкцій. У мережі є чимало статей по цій темі. Хочу поділитися своїм досвідом переробки електронного трансформатора Taschibra 105W.
Розглянемо принципову схему електронного перетворювача.
Напруга мережі через запобіжник надходить на діодний міст D1-D4. Випрямлена напруга живить полумостовой перетворювач на транзисторах Q1 і Q2. У діагональ моста, утвореного цими транзисторами і конденсаторами С1, С2, включена обмотка I імпульсного трансформатора Т2. Запуск перетворювача забезпечується ланцюгом, що складається з резисторів R1, R2, конденсатора С3, діода D5 і Діака D6. Трансформатор зворотного зв'язку Т1 має три обмотки - обмотка зворотного зв'язку по струму, яка включена послідовно з первинної обмоткою силового трансформатора, і дві обмотки по 3 витка, що живлять базові ланцюга транзисторів.
Вихідна напруга електронного трансформатора являє собою прямокутні імпульси частотою 30 кГц, промодулірованной частотою 100 Гц.
Для того, щоб використовувати електронний трансформатор в якості джерела живлення, його необхідно доопрацювати.
Підключаємо на виході випрямного моста конденсатор, для згладжування пульсацій випрямленої напруги. Ємність вибирається з розрахунку 1мкФ на 1Вт. Робоча напруга конденсатора має бути не менше 400В.
При включенні в мережу випрямного моста з конденсатором виникає кидок струму, тому потрібно в розрив одного з мережевих дротів включити терморезистор NTC або резистор 4,7 Ом 5Вт. Це обмежить пусковий струм.
Якщо необхідно інше вихідна напруга, перемотувати вторинну обмотку силового трансформатора. Діаметр дроту (джгута з проводів) вибирається виходячи із струму навантаження.
Електронні трансформатори мають ОС по струму, тому вихідна напруга буде змінюватися в залежності від навантаження. Якщо навантаження не підключена, трансформатор не запуститься. Для того щоб цього не було, потрібно змінити схему зворотного зв'язку по струму на ОС по напрузі.
Обмотку зворотного зв'язку по струму видаляємо і замість неї на платі ставимо перемичку. Потім пропускаємо гнучкий багатожильний провід через силовий трансформатор і робимо 2 витка, далі пропускаємо провід через трансформатор зворотного зв'язку і робимо один виток. Кінці, пропущеного через силовий трансформатор і трансформатор зворотного зв'язку проводу, з'єднуємо через два паралельно з'єднаних резистора 6,8 Ом 5 Вт. Цим струмообмежувальним резистором встановлюється частота перетворення (приблизно 30кГц). При збільшенні струму навантаження частота стає більше.
Якщо перетворювач не запуститься необхідно змінити напрямок намотування.
У трансформаторах Taschibra транзистори притиснуті до корпусу через картон, що небезпечно при експлуатації. До того ж папір дуже погано проводить тепло. Тому краще встановити транзистори через теплопроводящую прокладку.

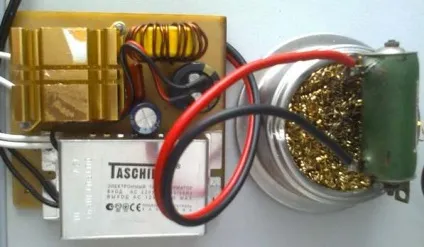

Для випрямлення змінної напруги частотою 30кГц на виході електронного трансформатора встановлюємо діодний міст.
Найкращі результати показали, з усіх випробуваних діодів, вітчизняні КД213Б (200В; 10А; 100кГц; 0,17мкс). При великих токах навантаження вони гріються, тому їх необхідно встановити на радіатор через теплопровідні прокладки.
Електронні трансформатори погано працюють з ємнісний навантаженням або не запускаються взагалі. Для нормальної роботи потрібен плавний запуск пристрою. Забезпечення плавного запуску сприяє дросель L1. Спільно з конденсатором 100мкФ він також виконує функцію фільтрації випрямленої напруги.
Дросель L1 50мкг намотується на сердечнику Т106-26 фірми Micrometals і містить 24 витка проводом 1,2 мм. Такі сердечники (жовтого кольору, з однією гранню білого кольору) застосовуються в комп'ютерних блоках харчування. Зовнішній діаметр 27мм, внутрішній 14мм, і висота 12мм. До речі, в убитих блоках харчування можна знайти і інші деталі, в тому числі терморезистор.

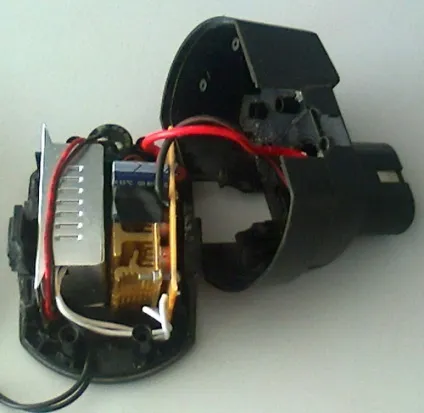

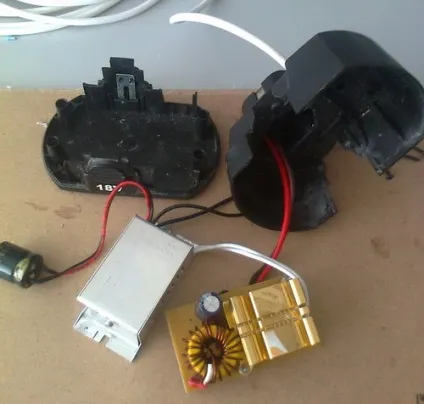

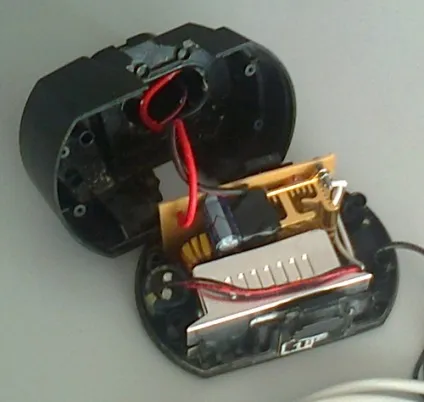

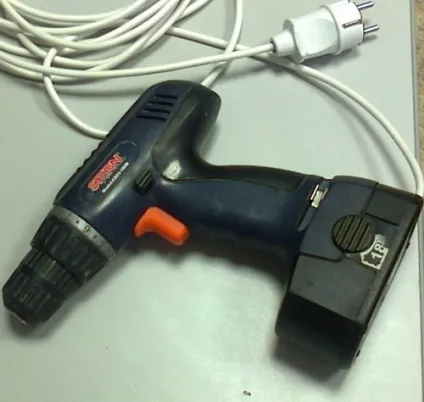

Якщо у вас є шуруповерт або інший інструмент, у якого акумуляторна батарея виробила свій ресурс, то в корпусі цієї батареї можна помістити блок живлення з електронного трансформатора. В результаті у вас вийде інструмент, що працює від мережі.
Для стабільної роботи на виході блоку живлення бажано поставити резистор приблизно 500 Ом 2Вт.
У процесі налагодження трансформатора потрібно бути гранично уважним і акуратним. На елементах пристрою присутня висока напруга. Не торкайтеся фланців транзисторів, щоб перевірити гріються вони чи ні. Необхідно також пам'ятати, що після виключення конденсатори залишаються зарядженими деякий час.
