Лекція 5. Капілярна дефектоскопія.

План лекції Класифікація капілярних методів НК, кольорова дефектоскопія (ЦД). Фізична сутність ЦД - контролю: пенетрація, крайовий кут змочування, капілярні явища і рівняння Лапласа. Технологічна схема ЦД - контролю, чутливість методу. Дефектоскопічні матеріали для ЦД - контролю

Метод контролю заснований на капілярному проникненні індикаторних рідин (пенетрантов) в порожнині поверхневих і наскрізних несплошностей матеріалу об'єктів контролю і реєстрації утворюються індикаторних слідів візуальним способом або за допомогою перетворювача.

Капілярний НК призначений для виявлення невидимих або слабовідімих неозброєним оком поверхневих і наскрізних дефектів в об'єктах контролю, визначення їх розташування, протяжності (для дефектів типу тріщин) і орієнтації по поверхні. Цей вид контролю дозволяє діагностувати об'єкти будь-яких розмірів і форм, виготовлені з чорних і кольорових металів і сплавів, пластмас, скла, кераміки, а також інших твердих неферомагнітних матеріалів.

Капілярний контроль застосовують також для об'єктів, виготовлених з феромагнітних матеріалів, якщо їх магнітні властивості, форма, вид і місце розташування дефектів не дозволяють досягти необхідної за ДСТ 21105 # 151; 75 чутливості магнітопорошкова методом або магнітопорошковий метод контролю не допускається застосовувати за умовами експлуатації об'єкта.

Капіляр, що виходить на поверхню об'єкта контролю тільки з одного боку, називають поверхневою несплошном, а з'єднує протилежні стінки об'єкта контролю, # 151; наскрізний.

Зображення, утворене пенетрантом, в місці розташування несплошності і подібне формі її перетину біля виходу на поверхню об'єкта контролю називають індикаторним малюнком (слід).

Капілярні методи підрозділяють на основні, що використовують капілярні явища, і комбіновані.

Основні капілярні методи контролю поділяють в залежності від типу проникаючого речовини:

1. Метод проникаючих розчинів - рідинний метод - заснований на використанні в якості проникаючого речовини рідкого індикаторного розчину.

2. Метод фільтруються суспензій - рідинний метод, заснований на використанні в якості рідкого проникаючого речовини індикаторної суспензії, яка утворює індикаторний малюнок з відфільтрованих частинок дисперсної фази.

Залежно від способу виявлення індикаторного малюнка поділяють на люмінісцентні. заснований на реєстрації контрасту люмінесцірующсго в довгохвильовому ультрафіолетовому випромінюванні видимого індикаторного малюнка на тлі поверхні об'єкта контролю,

- кольоровий, заснований на реєстрації контрасту кольорового в видимому випромінюванні індикаторного малюнка па тлі поверхні об'єкта контролю;

- люмінесцентно # 150; кольоровий, Рис.5.1, заснований на реєстрації контрасту кольорового або люмінесцирующего індикаторного малюнка на тлі поверхні об'єкта контролю у видимому або довгохвильовому ультрафіолетовому випромінюванні;

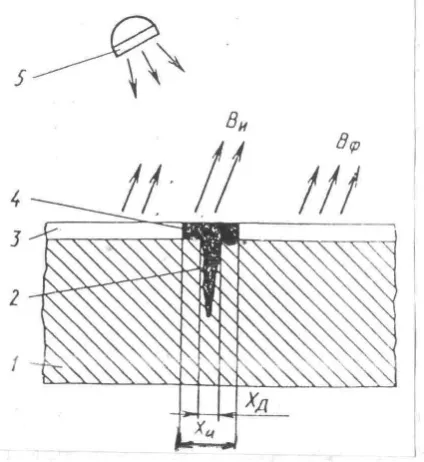

Малюнок 5.1 Люмінесцентно- кольорова дефектоскопія 1 - деталь, 2 # 150; дефект заповнений пенетрантом, 3. # 150; шар проявника, 4. # 150; індикаторний слід, 5. # 150; джерело ультрофиолетовое випромінювання, В н - світіння індекаторного сліду, В ф # 150; світіння фону, X і # 150; розмір індикаторного сліду, X д # 150; розмір дефекту на поверхні

- яскравості, заснований на реєстрації контрасту в видимому випромінюванні ахроматичні малюнка на тлі поверхні об'єкта контролю.

Комбіновані методи капілярного неруйнівного контролю поєднують два або більше різних по фізичній суті методів неруйнівного контролю, один з яких обов'язково рідинний.

Капілярно-електростатичний метод заснований на виявленні індикаторного малюнка, утвореного скупченням електрично заряджених частинок у поверхневій або наскрізний несплошності неелектропроводящего об'єкта, заповненого іоногенні пенетрантом.

Капілярно-електроіндуктівний метод заснований на електроіндуктівном виявленні електропровідного індикаторного пенетранта в поверхневих і наскрізних несплошностях неелектропроводящего об'єкта.

Капілярно-магнітопорошковий метод заснований на виявленні комплексного індикаторного малюнка, утвореного пенетрантом і феромагнітним порошком, при контролі намагніченого об'єкта.

Рідинний капілярно-радіаційний метод випромінювання заснований на реєстрації іонізуючого випромінювання відповідного пенетранта в поверхневих і наскрізних несплошностях, а капілярно-радіаційний метод поглинання # 151; на реєстрації поглинання іонізуючого випромінювання відповідним пенетрантом в поверхневих і наскрізних несплошностях об'єкта контролю.

Капілярний Дефектоскопічний матеріал застосовують при капілярному неруйнівному контролі і використовують для просочення, нейтралізації або видалення надлишку проникаючого речовини з поверхні і прояви його залишків з метою отримання первинної інформації про наявність несплошності в об'єкті контролю.

Набір дефектоскопічних матеріалів, рис. 5.2, # 151; взаємозалежні цільове поєднання дефектоскопічних матеріалів: індикаторного пенетранта, проявника, очищувача і гасителя.

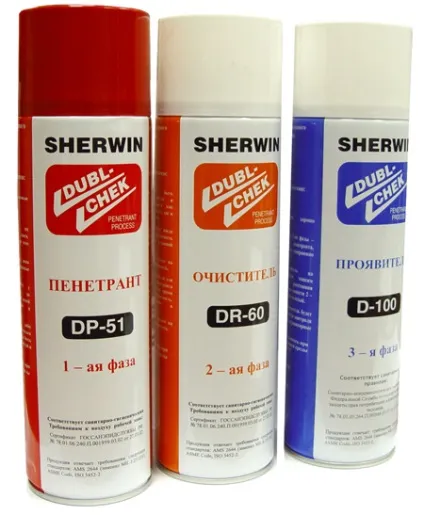

Малюнок 5.2 Набір дефектоскопічних матеріалів для капілярного контролю

Індикаторний пенетрант І # 151; капілярний Дефектоскопічний матеріал, що володіє здатністю проникати в несплошності об'єкта контролю і відображати їх. Очищувач від пенетранта (очищувач) М # 151; капілярний Дефектоскопічний матеріал, призначений для видалення індикаторного пенетранта з поверхні об'єкта контролю самостійно або в поєднанні з органічним розчинником або водою. Гаситель пенетранта (гаситель) Г # 151; капілярний Дефектоскопічний матеріал, призначений для гасіння люмінесценції або кольору залишків відповідних індикаторних пенетрантов на поверхні об'єкта контролю. Проявник пенетранта (проявник) П # 151; капілярний Дефектоскопічний матеріал, призначений для вилучення індикаторного пенетранта з капілярної порожнини несплошності з метою освіти чіткого індикаторного малюнка і створення контрастує з ним фону.

В якості допоміжних засобів капілярного неруйнівного контролю використовують ванни, камери, столи, контейнери, кисті, розпилювачі і т. П.

Основні операції при проведенні капілярного контролю

підготовка об'єкту до контролю;
обробка об'єкта Дефектоскопічний матеріалами;
прояв дефектів;
виявлення дефектів і розшифровка результатів контролю;
остаточне очищення об'єкту.

Підготовка об'єктів до контролю включає очищення контрольованої поверхні

від всіляких забруднень. Для попереднього очищення по-поверхні застосовують механічну очистку об'єкта контролю струменем піску дробу, кісточкової крихти і т.д. Для остаточного очищення контрольованих об'єктів використовують пар, хімічні реактиви, ультразвукову, теплову очистку.

Малюнок 5.3 Основні етапи проведення капілярного контролю.

Етап обробки об'єкта Дефектоскопічний матеріалами полягає в заповненні порожнин дефектів індикаторним пенетрантом, видаленні його надлишку і нанесенні проявника.

Для заповнення дефектів індикаторним пенетрантом застосовують такі способи: капілярний - наносимо на контрольовану поверхню змочуванням, зануренням, і т.д.; вакуумне заповнення; компресійний при впливі на нього надлишкового тиску; ультразвукове з використанням ультразвукового капілярного ефекту; деформаційне при впливі на об'єкт контролю пружних коливань звукової частоти або статичного навантаження, що збільшує розкриття несплошності.

Надлишок індикаторного пенетранта видаляють або гасять на контрольованій поверхні одним із таких способів: протиранием серветками із застосуванням в необхідних випадках очищає складу або розчинника; промиванням водою; обдуванням струменем піску; впливом на пенетрант гасителями люмінесценції або кольору. и

Поверхня піддають природно сушінні або сушці в потоці повітрі •

Проявник наносять зазначеними способами: розпиленням; електророзпиленням в електричному полі струменем повітря; нанесенням пензлем; зануренням; обливання; електроосадженням проявника шляхом занурення в нього об'єкта контро лю з одночасним впливом електричного струму; посипанням порошкоподібного проявника; наклеюванням стрічки плівкового проявника.

Прояв слідів дефектів являє собою процес утворення малюнка в місцях наявності дефектів, для чого використовують один із способів прояву індикаторних слідів: витримку об'єкта контролю на повітрі до моменту появи індикаторного малюнка, із застосуванням вакууму, нагріву.

Способи виявлення індикаторного сліду: В ізуальное, фотоелектричне, телевізійне, інструментальне.

Остаточну очищення об'єктів контролю здійснюють одним або декількома технологічними прийомами видалення проявника, а при необхідності і залишків індикаторного пенетранта: протиранием; промиванням, ультразвукової обробкою об'єкта в воді або органічних розчинниках з необхідними добавками; і т.д.

Чутливість і оцінка результатів контролю

Чутливістю капілярного НК називають якість капілярного неруйнівного контролю, що характеризується порогом, класом і диференціальної чутливістю засоби контролю в окремо, або за доцільне їх поєднанням. Поріг чутливості капілярного НК # 151; розкриття несплошності типу одиничною тріщини певної довжини, що виявляється за заданою вірогідністю за заданим геометричному або оптичному параметрам сліду. Верхньому порогу чутливості відповідає найменше виявляється розкриття, а нижньому # 151; найбільше.

Геометричний параметр індикаторного малюнка # 151; відношення середнього значення ширини індикаторного сліду до розкриття виявленої несплошності.

Оптичний параметр індикаторного малюнка # 151; відношення середнього значення яскравості індикаторного сліду до середнього значення яскравості фону.

фон поверхні # 151; бездефектная поверхню об'єкта контролю, оброблена Дефектоскопічний матеріалами. Диференціальна чутливість кошти капілярного ПК # 151; відношення зміни оптичного і (або) геометричного параметра індикаторного сліду до викликає його зміни розкриття при незмінній глибині і довжині несплошності типу одиничною тріщини.

Клас чутливості капілярного НК - діапазон значень переважного розкриття несплошпості типу одиничною тріщини певної довжини при заданих умовах ймовірності виявлення, геометричному і (або) оптичному параметрах сліду.

Необхідний клас чутливості, обсяг, періодичність і норми оцінки якості встановлює розробники об'єкта контролю. У частностідл кольорової дефектоскопії, ч чутливість капілярного контролю # 150; здатність виявлення несплошностей даного розміру із заданою вірогідністю при використанні конкретного способу, технології контролю і пенетрантність системи. Згідно ГОСТ 18442-80 клас чутливості контролю визначають залежно від мінімального розміру виявлених дефектів з поперечними розміром 0,1 - 500 мкм.

Виявлення поверхневих дефектів, що мають розмір розкриття більше 500 мкм, капілярними методами контролю не гарантується.

Клас чутливості Ширина розкриття дефекту, мкм

III Від 10 до 100

IV Від 100 до 500

технологічний не нормується
