Каналізаційні мережі види, пристрій, складові елементи

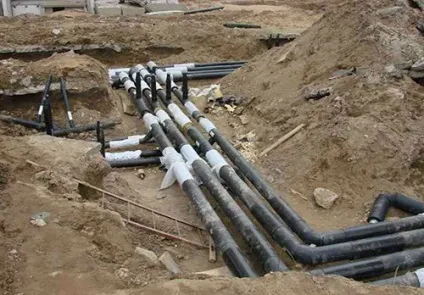

Каналізаційні мережі (як система інженерних споруд) є основною складовою частиною каналізації, яка служить для відведення і приймання стічних вод до місця, де розташовуються очисні споруди. Мережі каналізаційні трасуються по ухилах населеній місцевості і по території промислових підприємств.

За допомогою каналізаційної мережі сточнфе води доставляються до місця очищення.

Стічні води в трубах і каналах течуть самопливом під впливом сили тяжіння. Канали і труби розраховані на заповнення 50-80% від їх діаметра. Зливова і общесплавная каналізація розрахована на повне заповнення. При створенні каналізаційних мереж необхідно брати до уваги швидкість течії, при якій не буде відбуватися випадання зі стічних вод різних зважених часток (в залежності від діаметра труб вона складе 0,7-1 м / сек).

Складові елементи зовнішньої каналізаційної мережі

Схема дворової каналізаційної мережі.

1. Внутрішньоквартальна (дворова) підземна каналізаційна мережа труб, яка приймає стічні води від різних будівель і закінчується оглядовим контрольним колодязем на тій ділянці, де йде приєднання до вуличної мережі.
2. Вулична підземна мережа труб, яка приймає стічні води від дворів і кварталів, будинків (які безпосередньо до неї прилягають) і від розташованих поблизу підприємств.
3. Колектори - підземна мережа труб, по якій йде надходження стічних вод від розташованої вище вуличної мережі і від мереж підприємств і внутрішньоквартальних мереж, безпосередньо тяжіють до колектора.
4. Колектори басейну каналізації, які прокладаються по зниженим місцях району, в якому проводиться каналізація. Вони приймають стічні води від декількох колекторів басейнів каналізації.
5. Водні колектори - ділянки головного колектора, який відводить транзитом стічні води у напрямку до очисних споруд або до головної насосної станції.

Види схем каналізаційних мереж

Пересічена схема каналізаційних труб.

Залежно від ґрунтових умов на місці розташування споруд з очищення і від рельєфу території населеного пункту використовуються різні схеми каналізації: пересічена, зонна, перпендикулярна, радіальна, віялова.

При використанні перпендикулярної схеми колектори різних басейнів трасуються строго перпендикулярно до напрямку течії водойми. Ця схема використовується для зливової каналізації.

При використанні пересіченій схеми колектори басейнів перехоплюються найголовнішим колектором, який проходить уздовж водойми. Схема використовується на території, де падіння місцевості до річки слабо виражене.

При використанні паралельної або віяловій схеми колектори басейнів спрямовані паралельно або під кутом один до одного. Схема застосовується при крутому рельєфі місцевості, де є падіння до річки.

При використанні поясний або зонного схеми стічні води в нижній зоні поступово перекачуються в верхню зону. Схема може бути застосована на місцевості, де є кілька терас. При використанні радіальної схеми колектори басейнів мають радіальний напрямок, що йде від центральної частини населеного пункту до його периферії.

Принципи пристрою каналізаційних мереж

Мережі каналізаційні прокладаються паралельно червоної лінії забудови. Якщо проїзди мають ширину 40 м і більше, мережі каналізаційні прокладаються по обидва боки вулиці. Укладання мереж в поперечнику вулиці ув'язується з іншими розташованими підземними прокладками і розташовується під розширенням тротуарів і під газонами. Якщо підземне господарство в місті сильно розвинене або якщо на вулицях є постійне напружений рух, то каналізаційні колектори розташовують в загальному тунелі з іншими трубопроводами.

Перпендикулярна схема каналізаційних труб.

Труби зливової каналізації (водостоки) розташовують під проїзною частиною вулиць. При цьому вони укладаються в той же час, коли йде пристрій покриттів мостових. Там де з'являються нові забудови, що мають достатні розриви усередині самого кварталу між будинками та іншими будівлями, каналізаційні колектори трасуються безпосередньо через квартали, а не по вуличним проїздів.

Зовнішні мережі для каналізації прокладаються з використанням бетонних, азбестоцементних, ПВХ і залізобетонних труб круглого перетину. Найбільший діаметр бетонних і керамічних труб для каналізації і водовідведення - 500 мм, залізобетонних (що складаються з окремих ланок) - 4000 мм, азбестоцементних - 1000 мм.

Вибір матеріалів для трубопроводів здійснюється виходячи зі складу стічних вод, агресивного впливу грунтових вод і безпосередньо самого грунту.

Радіальна схема каналізаційних труб.

Для пристрою господарсько-фекальної каналізації, що має нейтральну реакцію стічних вод, застосовуються труби всіх видів. Труби із захистом від агресії використовуються при кислих водах. Найменший діаметр труб для вуличної каналізаційної мережі - 200 мм, для внутрішньоквартальної мережі - близько 150 мм, для створення вуличної мережі при облаштуванні зливової каналізації - 250 мм.

Найменшу глибину, при якій можна закладати вуличну мережу господарсько-фекальної каналізації, можна визначити, з огляду на можливість приєднання до її системі найдовшою лінії мережі внутрішньоквартальної з ухилом 0,007. Найменшу глибину прокладки початкових елементів внутрішньоквартальної мережі приймають на 30 см менше від глибини промерзання грунту і не менше 50 см від поверхні.

При засміченні каналізаційної мережі необхідно оглядати, промивати і прочищати її. Для цього влаштовуються оглядові колодязі всюди, де йдуть зміни в діаметрі і ухилі труб, там, де є повороти, і на прямих сегментах каналізаційної лінії, що має один діаметр. У місцях, де перетинаються з мережею річки, яри, залізничні колії і так далі встановлюються естакади або дюкери. Дюкери виготовляються з металевих труб, укладаються на дно яру, річки або під залізничними коліями. Дюкери працюють під природним тиском збігають стічних вод. Естакади мають вигляд перекриває перешкода містка, по якому прокладають в захисному коробі каналізаційну трубу, що має задній ухил.

Зонна схема каналізаційних труб.

Промивання каналізаційної мережі від постійно утворюються на дні каналізаційних труб опадів (на ділянках, де швидкість течії стічних вод недостатня) проводиться методом накопичення притекающих стічних вод в оглядових колодязях (нижній отвір колодязя закривається переносним щитом) і швидким випорожненням їх в каналізаційну мережу (коли щиток відкривається ). Завдяки цим діям створюється велика швидкість руху вод, за допомогою якої видаляються всі накопичені опади.

Якщо ділянку мережі має недостатній приплив стічних вод, то оглядовий колодязь наповнюється водою через пожежний рукав гідранта, наявного у водопровідній мережі. У деяких випадках на початкових ділянках мережі виробляють установку спеціальних промивних колодязів, що мають ємність до 2 м³. Вони наповнюються з водопроводу водою і з'єднуються з каналізаційної лінією.

Щоб створити невеликий каналізаційної мережі для індивідуальних забудов

Схема пристрою каналізаційних колодязів.

Інструменти і матеріали, необхідні для створення індивідуальної каналізаційної мережі: землерийний інструмент, труби, щебінь, пісок, трійники, косі хрестовини, пакля, вимірювальні прилади та інструменти для сантехнічних робіт.

В процесі будівництва потрібно врахувати цілий ряд санітарно-гігієнічних вимог і забезпечити можливість для видалення стічних вод з унітазів, раковин, умивальників, душів, ванн і т.д.

Для приймання стічних вод у всіх приміщеннях на ділянці використовують каналізаційні труби, що мають умовний прохід не менше 25 мм. Всі труби і фасонні частини для пристрою внутрішньої системи каналізації повинні відповідати всім технічним умовам, задовольняти санітарні норми.

Для прокладки каналізаційної системи використовують оцинковані сталеві і чавунні труби з фасонними частинами. Для безнапірних трубопроводів застосовують азбоцементні труби з діаметром до 100 мм, вініпластовие та пластмасові, керамічні та ПВХ труби.

Відведення використаних вод передбачається з використанням закритих самопливних трубопроводів. Всі ділянки мережі слід прокладати прямолінійно. Всі зміни напрямків прокладки трубопроводу і приєднання різних приладів виробляються за допомогою фасонних частин. При цьому неприпустимо міняти ухил прокладки на ділянці відвідного трубопроводу. Щоб приєднати до стояка відводи в підвалі, застосовують трійники і косі хрестовини. Щоб закрити стики труб, використовують оброблені за допомогою деревної смоли луб'яні волокна (клоччя).

Схема каналізації багатоквартирного будинку.

Мережа каналізації при індивідуальному будівництві за способом прокладки може бути відкритою і закритою. Відкрита мережа прокладається в допоміжному приміщенні або в підвалі з кріпленням до конструкцій будівлі або на опорах. При влаштуванні прихованої мережі труби закладають в перекриття і укладають під підлогу або в підшивання стелі, короба, під плінтуси та ін.

Неприпустима прокладка мережі каналізації в стінах, під стелею, в підлозі житлових кімнат, під стелею кухні, в електрощитовій будинку. Мережі побутової каналізації повинні вентилюватися через стояки. Для цього витяжна частина виводиться на висоту 0,5 м через покрівлю. Для прочищення каналізації слід встановлювати ревізії. Якщо вдома мають невелику поверховість, каналізаційний стояк може влаштовуватися без витяжки. У таких випадках стояки повинні закінчуватися прочищенням. Діаметр випуску каналізації не повинен бути меншим, ніж діаметр найбільшого з стояків, який приєднаний до випуску. Випуск приєднується до зовнішньої мережі під кутом не менше 90 градусів відносно напрямку руху стічних вод.

Відведення всіх стічних вод з будинку проводиться в місцеву каналізацію. В цьому випадку фекальні води, проходячи крізь ґрунт, очищаються.
