Каналізація в приватному будинку схеми, поради з проектування та укладанні каналізації
Сьогодні практично неможливо уявити приватний будинок без зручностей. Комфортне проживання залежить в тому числі від каналізації. З роботами по її прокладанні можна впоратися самостійно. Як? Що необхідно для цього знати?
Прокладка каналізації починається з проектування внутрішньої і зовнішньої системи виведення стічних вод.

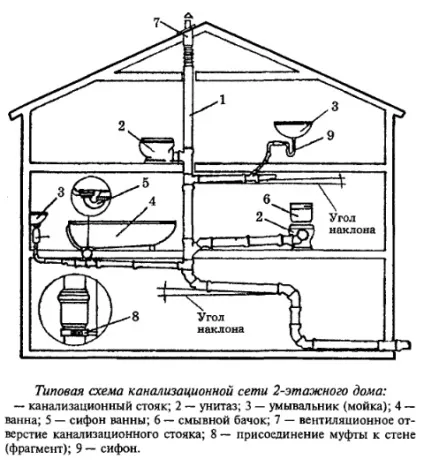

Схема внутрішньої каналізаційної системи
Про неї варто задуматися вже на початку проектування будинку. Спочатку необхідно подумати про обсяг (як правило, це 200-250 літрів) і ємності, якій доведеться переробляти всі відходи. Потім вибирається тип каналізації. Всі «мокрі» приміщення в будинку рекомендується розташовувати ближче один до одного.
приклад:
Основні правила організації внутрішньої каналізації
Загальні поради з проектування каналізації
При виборі схеми каналізації необхідно керуватися місцем розташування будинку, а також тим, яку відстань до септика ви можете виділити на ділянці. Ідеальний варіант: 5-10м. Крім того, згідно із законом септик не можна розміщувати ближче, ніж в 4 метрах від паркану сусіднього ділянки. Близьке розташування до власного будинку може привести до руйнування або деформації фундаменту. У той же час, якщо віддалити зовнішню каналізацію більше, ніж на 10м, це призведе до частих збоїв і засмічення в системі.
Пам'ятайте: проектуючи каналізацію, важливо враховувати місцезнаходження колекторної труби і стояка, ландшафт, грунт і площа ділянки. Вам знадобиться аксонометрична схема системи. яка допомагає виявити всі наступні складності монтажу. Необхідно опрацювати повороти, діаметри труб, розв'язки, вузли, кути нахилу.
Схема зовнішньої каналізації будинку
Всі стоки будинку слід направити в центральну каналізацію. Якщо такої можливості немає, тоді необхідно:
- Організувати очисні локальні споруди біля будинку і скидання згодом вод на рельєф або грунт. Більш витратний варіант на етапі будівництва, але більш економічний в експлуатації.
- Відводити води в безстокову ємність (септик) з регулярною відкачкою і вивезенням відходів. Цей спосіб вимагає більш скромних витрат при організації, але регулярні чистки септика можуть звести економію нанівець.
У свою чергу стічні води очищаються двома способами:
- Аеробні пристрої-септики. очищаючі стоки за допомогою бактерій. Так звані септики без відкачування.
- Очисні грунтові споруди з фільтрацією і дренажем через шар грунту. При цьому важливо пам'ятати, що та може складатися з супеси і піску, що володіють хорошими фільтруючими властивостями або з глини та суглинку з низькими характеристиками. Цей варіант рекомендується для будинків економ-класу.
У разі, коли за добу відбувається утворення 1 м 3 (це приблизна норма для 4 постійно проживають в будинку людей) стоків і менш, то бажано влаштувати фільтруючий колодязь. якщо більш - дренажний колодязь.
Проектування каналізації з фільтруючим колодязем
Влаштовувати каналізацію подібного виду можна на ділянці, що дозволяє помістити колодязь на відстані, як мінімум 30 м від свердловини. відстань від будинку і забору ділянки - як мінімум 2 м, від великих кущів і дерев - 3 м. Крім того, грунт повинен володіти високими властивостями, що фільтрують. Підходить будь-який вид грунту крім глини. Ще один момент: грунтові води повинні бути менше 1,5 м, тобто нижче дренажного рівня.
Схема локальної каналізації в грунтах з низькими характеристиками фільтрації і при підвищеному рівні грунтових вод:
Завдяки такому пристрою в колодязі накопичується тепла очищена вода. яку можна використовувати для поливу або утилізувати порціями або цілком у зручний для зливу місце.
Схема очисної системи в піщаному грунті:
Цей варіант передбачає низький рівень вод в грунті, де очищені залишки йдуть безпосередньо на рельєф. Тут щебінка необхідна лише для збільшення продуктивності всієї системи (якщо поглинання хороше, то можна її не класти). Отводная труба прокладається нижче точки промерзання і утеплюється.

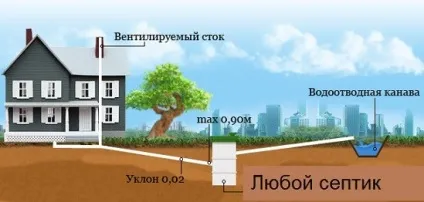

Схема зовнішньої каналізації з самопливної організацією зливу води з септика
