Кабельні наконечники під опресовування мідні, луджені

Для того, щоб підключити будь-яку побутову техніку, необхідні спеціальні перехідники. Пропонуємо розглянути, що таке ізольовані кабельні наконечники, навіщо вони потрібні, як працює прес для обтискача, характеристика пристосувань і де їх купити.

Типи і види

Мідний кабельний наконечник під опресовування (муфта) ГОСТ 7386 80 використовується для підключення побутової та промислової техніки до локальної лінії електроживлення як з'єднувач двох контактів. Дане пристосування потрібно для забезпечення безперебійного контакту, тому що якщо буде поганий сигнал, протягом електроенергії буде непостійним, з перепадами і стрибками напруги, що погано позначається на роботі електронних приладів. Виробництво приладів здійснюється на спеціальних підприємствах.

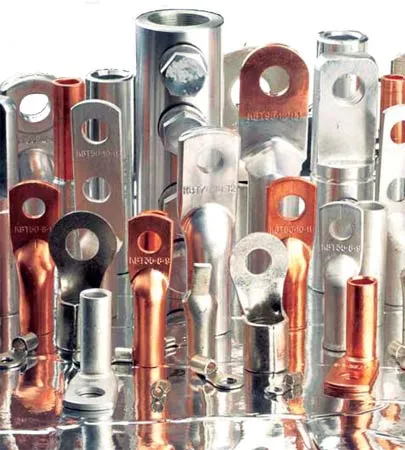

Фото - Мідний кабельний наконечник

установка постійного зв'язку між приладом і електромережею,
установка контактів між приладами або групою пристроїв,
з'єднання декількох кабелів з метою подовження, як автомобільний з'єднувач і т.д.

Існують різні наконечники по типу, матеріалу, способу установки і призначенню. Електротехнічний біметалічний наконечник вважається універсальним. Він може поєднуватися з будь-якими металами жив, часто такі моделі оснащуються спеціальними стопорами, які допомагають фіксувати кабель на потрібному відрізку металевого затиску. Основою такого наконечника є алюміній, який поєднується з іншими металами.

Самим міцним і надійним прийнято вважати мідний наконечник. Він часто герметичний, здатний встановлюватися на водні установки і контактувати з агресивними середовищами. Як більш доступний варіант, може використовуватися латунний інструмент. Мідний кабельний наконечник під опресовування відповідно встановлюється на кабелю з мідними жилами, для того, щоб здійснити його монтаж необхідні прес-кліщі (це спеціальний інструмент для обтиску).

Такий з'єднувач в свою чергу буває ізольований і луджений. Найбільш практична гільза з напиленням, вона довговічніша, також ізоляція забезпечує додаткову корозійну стійкість.

Щоб розпізнати типи кабельних наконечників, використовується спеціальне маркування. позначення матеріалів і видів кріплень:

ТМЛ - це закріплюються кабельні електролітичного лудіння наконечники, для них потрібен спеціальний зпресувачі. Їх прототипом є НШП - луджений штифтової мідний наконечник (без різьблення, прямі);
ТА - трубчастий алюмінієвий;
СІП - ізольований самонесучий з'єднувач з кільцевої настановної пластиною;
НШВІ - штирьовий втулковий;
НКБ - геофізичний кабельний;
РФІ-М - кабельний прапорцевий;

Фото - прапорцевий кабельний наконечник

Окремо букви в маркуванні означають наступне:

У - кутовий наконечник;
Т - труба є вихідним матеріалом для виготовлення наконечника;
М - матеріал, тут може бути будь-яка буква, за стандартом вона береться від першої літери назви металу (латунь - Л, мідь - М, алюміній - А).
Л - ці наконечники не потрібно лудити, вони оброблені за допомогою олова.

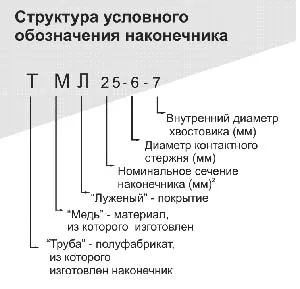

Фото - Маркування кабельного наконечника

Варіанти установки - основні варіанти, які використовуються в сучасній електротехніці - це:

опресовування;
Гвинтовий або болтової (для кріплення застосовується регулювальний гвинт або болт);
зварювальний;
Пайка наконечників.

Прес для опресовування кабельних наконечників може бути ручним, механічним, насосним, гідравлічним. Кожен з пристроїв має свої особливості. Для пресування побутового кабелю і наконечника підійде ручний прилад. Щоб надіти наконечник на силовий кабель, Вам знадобиться більш потужний прилад, скажімо, гідравлічний або механічний. Для обпресування потрібно вставити кабель в з'єднувальний ізолюючий манжет, просунувши так всередину, щоб кінець дроту ABB повністю пройшов зріз ізоляції. Після цього опресовується Втулкові частина, при необхідності проводиться скручування. Для контролю цього процесу використовується спеціальний хвостовик, виготовлений з арматури.

Фото - Прес для опресовування

У болтовому варіанті глибину фіксації дроти всередині зпресувачі контролює головка болта, її закручують, поки не буде досягнута необхідна величина. Попередньо жила очищається, і по досягненню певного відстані, виробляється вплив тиском на кінець проводу.

Отвір преса може мати різні розміри залежно від області призначення, також зараз дуже популярні прилади, які за типом розвідного ключа, можуть змінювати пропускні параметри. Стандарт розміру отвору - це відстані від 0,25 міліметра до 1. Потрібно відзначити, що обжимной прес не потребує використання щипців або плоскогубців для проведення роботи, тому що часто на них обробляються дуже тонкі дроту, які можуть під тиск плоскогубців разломаться. Якщо ж Вам необхідно очистити технічний провід від ізоляції, то краще використовувати сривной (відривний ніж) інструмент або автомат.

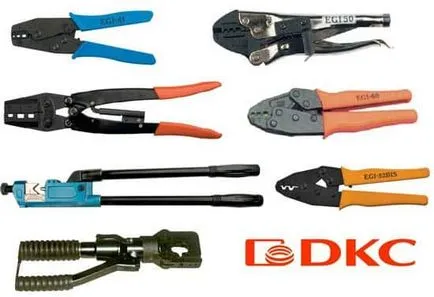

Фото - Ручні преси для обтиску

Практично в кожному електричному магазінеУкаіни і України можна купити гачкоподібний або термоусадчівий наконечник, який спрощує установку дроти на певну поверхню, підвищує його протистояння термічних дій. Виготовлення наконечника або затиску можна здійснити самостійно, і значно заощадити кошти, але в такому випадку немає гарантії на якість роботи.

Найпопулярніші кабельні муфти, продаж яких здійснюється на території СНД - PHOENIX CONTACT, моделі DZ5, AZ5, AR1, AT1 Schneider Electric (українська фірма, також виробляє хороший інструмент для опресовування), Weidmüller Din, Ergom, ЗАТ «ЗАВОД клеми», ERKO, ТЕХЛАЙТ KLAUKE, GPH (Nexans Power Accessories), KU-V, Legrand, АсКо УкрЕМ, ТЕХЕЛЕКТРО, судновий наконечник Nexans. Кожен виробник гарантує відмінну якість і довговічність пристосувань.

Фото - Кабельні наконечники

Багато професійних компанії дають гарантії на свою продукцію, завдяки чому в разі невідповідності заданим параметрам Ви зможете повернути куплену муфту. Також перед покупкою обов'язково перевіряйте сертифікат та інші документи компанії-продавця. Наконечник повинен повністю відповідати Вашим кабелю по матеріалу, що пропускається потужності в кВт, і діаметру перетину.

Кабельні наконечники для електротехнічних установок і побутових робіт будуть коштувати по-різному, ціна залежить від характеристик, пропускних спроможностей і матеріалів виготовлення, також велику роль грає роз'єм.

Вартість за наконечник для кабелю діаметром 0,5 мм з міді, рублів
