Яскравий usb світлодіодний світильник

Привіт всім Самодєлкіна, як зазвичай в наш час не всі пристосування досягли досконалості і не завжди можуть бути зручними, наприклад користуватися в нічний час великий настільною лампою за ноутбуком або ж читанням книг незручно. З цієї причини я вирішив зробити світильник своїми руками. працює від USB, який буде легким, компактним і не сліпуче очі, про створення якого я розповім в цій статті. Ідея зробити світильник була пов'язана з тим, що в темний час доби на ноутбуці незручно було друкувати текст, а саме доводилося розглядати кожну кнопку, щоб упевнитися в правильності. Для цього я відправився в найближчий радіомагазині і купив собі світлодіодну стрічку.

Для того, щоб зібрати світильник для ноутбука нам знадобиться:
* Паяльник і приналежності до нього.
* Пінцет, бажано маленький.
*Друкована плата.
* Стрічка світлодіодів, досить 15см.
* Шнур USB.
* Резистор (з маркуванням жовтий-фіолетовий-золотистий).
* Прозора пластинка з пластика.
* Термоклей.

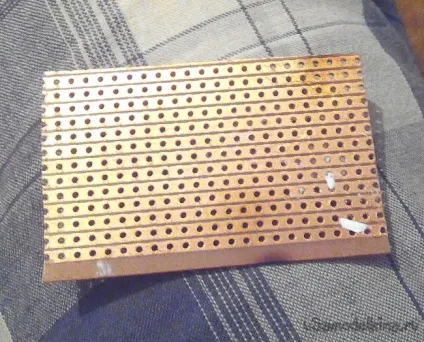

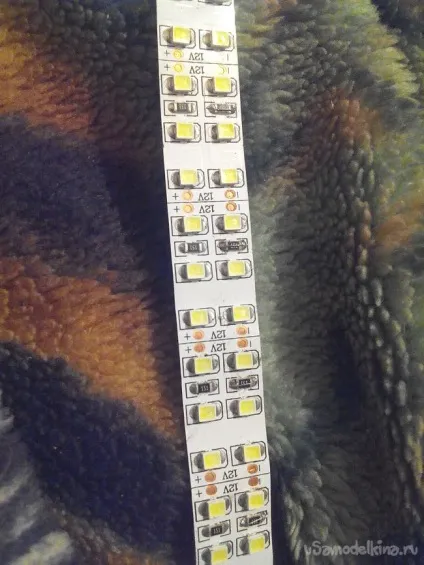

Перший етап збірки це розпаювання світлодіодної стрічки, нам знадобитися від неї 9 світлодіодів, кількість їх залежить від розмірів бажаного світильника. Отпаивать їх необхідно акуратно, а також не допускати перегріву. Після того як всі потрібні нам світлодіоди відпаяні можна готувати друковану плату. Я скористався готовою макетної платою, де доріжки зроблені в довжину, як раз що потрібно, ціна на неї в радіомагазині була 15 рублів.

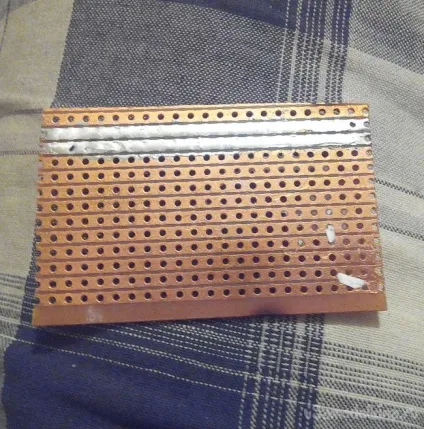

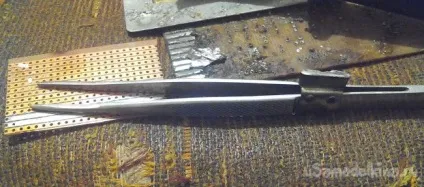

Перед процесом пайки необхідно залудити дві доріжки плати, рясно покривши їх оловом.

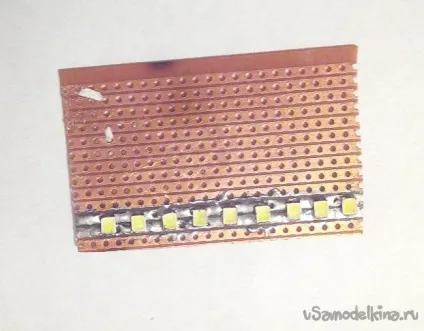

Наступний крок це припаивание наших яскравих лампочок на печатку, головне дотримуватись полярності, при пайку найзручніше тримати світлодіоди пінцетом.

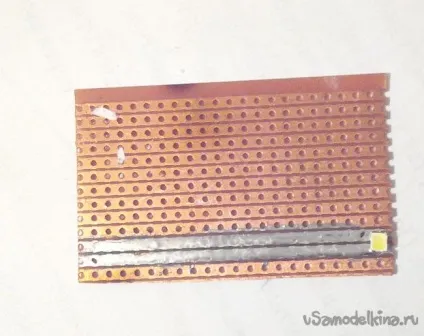

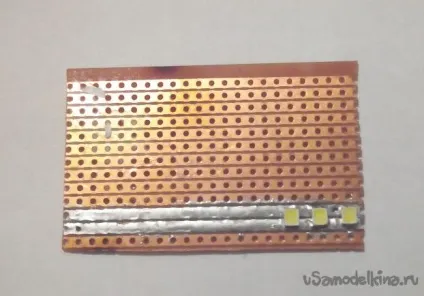

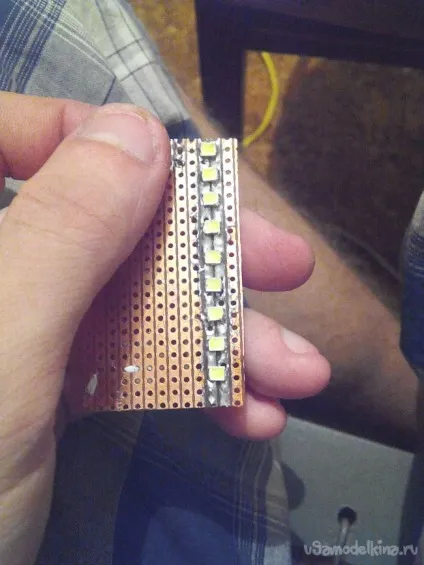

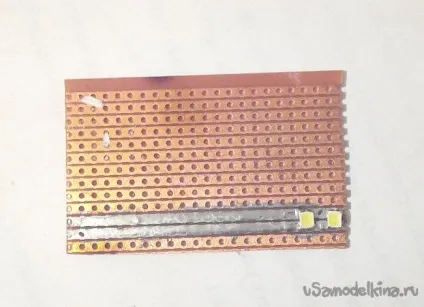

На фото показаний процес покрокової пайки, але на кожній лампочці я не став зациклюватися, тому зобразив весь процес в 4 фотографіях.

Так як велика печатка нам не потрібна, слід відрізати її зайву частину за допомогою канцелярського ножа, будьте обережні.

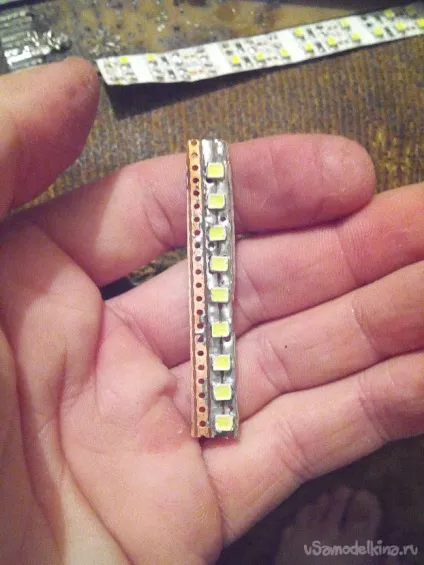

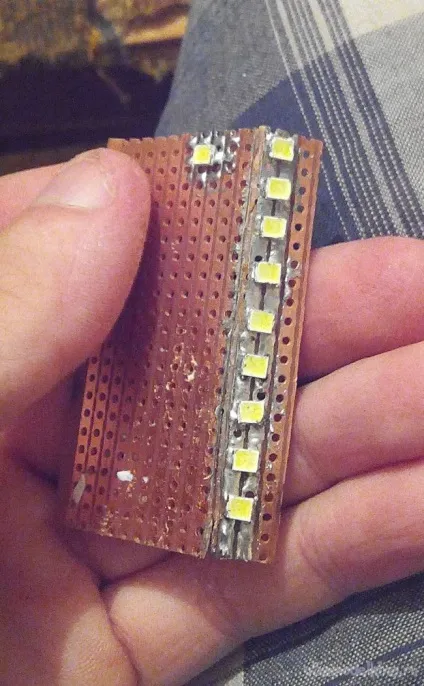

Так виглядає яскраве серце нашого светільнічков.

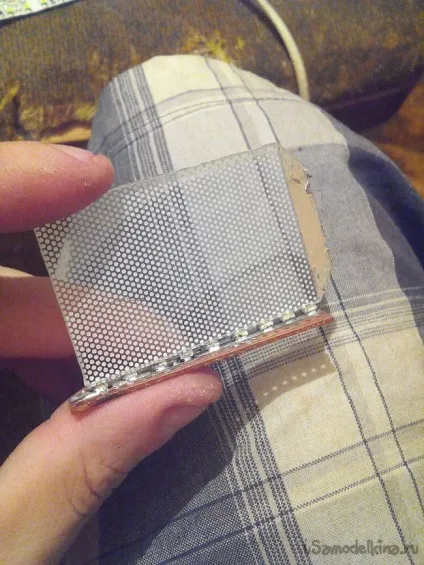

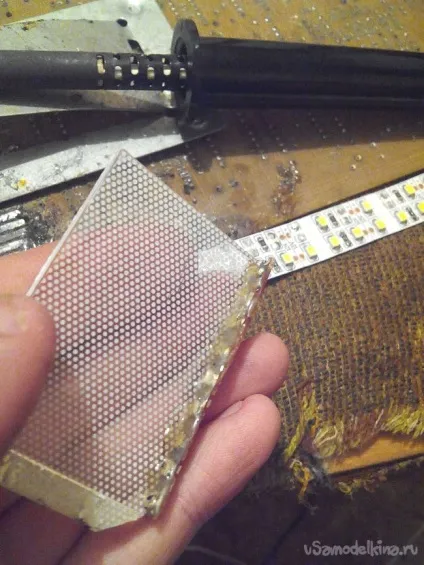

Так як світлодіоди світять дуже яскраво я вирішив, що їх потужне світло повинен розсіюватися за допомогою прозорої пластикової пластинки приклеєною термоклеем до плати.

Нижня частина на якій розташована плата потрібно закрити, робимо це за допомогою того ж термоклею і альбомного листа.

На даній стадії наш світильник ще не працездатний, для завершення необхідно додати шнурок USB від якого буде йти харчування.

Відрізаємо зайві зелений і білий дроти, залишивши чорний і червоний, через чорний провід пустимо понижуючий резистор, так як світлодіоди розраховані на 3 вольта.

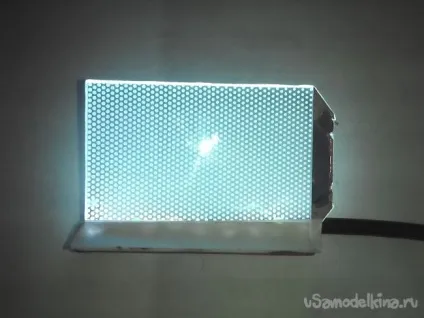

Після припаювання проводів до плати необхідно залити це місце термоклеем, даємо клею охолонути і перевіряємо в темряві. Ось так світитися наш яскравий саморобний світильник в темряві, при цьому він не сліпить очі, що як раз буде зручно у використанні з комп'ютером або ж ноутбуком, світло вийшов досить яскравим і розсіяним.

Всім вдалих саморобок і нових досягнень в самостроеніі.
