Яку вибрати схему підключення узо в квартирі без заземлення
УЗО (пристрій захисного відключення) підключають за різними схемами. Ви не допустите помилки якщо спочатку усвідомте для себе як не можна його підключати.

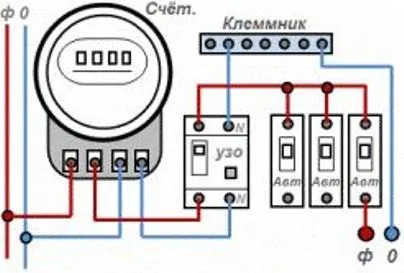

Підключення ось за такою схемою:
коли УЗО встановлено відразу після лічильника НЕ ПРАВИЛЬНЕ.
Перед пристроєм завжди повинен встановлюватися автоматичний вимикач (АВ).
Винятком може бути тільки установка замість УЗО диференціального автомата (АТ).
Така схема підключення має свій недолік - в разі витоку струму на одному із споживачів (пралка, ел. Плита, ел. Чайник.), Спрацює захист і відключить харчування всієї квартири, що не дуже то зручно. І можливості подати напругу, навіть для освітлення, не буде до повного усунення несправності. А уявіть собі, що поломка сталася в темний час доби. Ремонт буде дуже навіть скрутний.
Коли я беру квартиру в ремонт, пропоную своїм замовникам встановлювати УЗО на кожну окрему лінію споживачів (пральну машину, бойлер, ел. Плиту, розеткову групу, харчування ванної кімнати, теплі підлоги.). А, наприклад, на освітлення і кондиціонер встановлювати тільки автоматичні вимикачі.

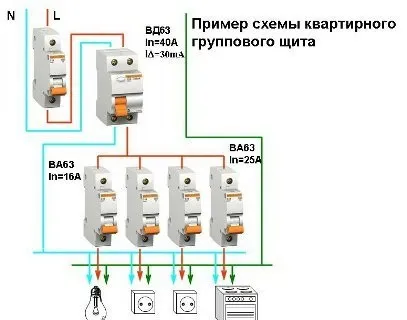

Схема підключення виходить, приблизно, ось така:
Такий варіант на порядок дорожче звичайного і збільшена кількість приладів може не поміститися в розподільному щитку, але за комфорт і безпеку треба платити. А місце в щитку можна заощадити, якщо замість автоматичного вимикача з УЗО встановлювати диф. автомат. Місця він займає менше, а функції виконує ті ж що АВ і УЗО разом узяті.
модератор вибрав цю відповідь найкращим
Питання яке хвилює багатьох мешканців і тут можна запропонувати такий варіант, схема на всю групу споживання. Цей варіант найбільш підходящий але і більш витратний УЗО коштує дорого але це компенсується надійністю роботи всієї системи, ось ця схема:
Ця схема досить проста і зрозуміла і повністю забезпечує роботу всіх приладів в квартирі. Є ще одна подібна схема яка може Вас зацікавити, ось вона в принципі вона така ж як і перша тільки з детальними поясненнями ці схеми як раз підключаються без заземлення:
