Якщо відмовив степлер

Що ви робили ще порівняно недавно, коли вам потрібно було поміняти оббивку м'яких меблів або прикріпити пергамін до каркасу будинку, що будується? Брали в одну руку молоток, в іншу - цвяхи, а потім довго і нудно «тюка» по ним, а іноді і по пальцях.

Сьогодні вже мало кому захочеться виконувати настільки прості операції допотопним способом, особливо при великому обсязі робіт. Адже для цього є степлер - механічний скобозабивні пістолет пружинного дії.
Ну, а якщо інструмент раптом відмовив, не поспішайте його викидати - ремонт може виявитися зовсім нескладним.
Працювати степлером одне задоволення - зарядив в магазин блок скоб, приставив пістолет до потрібного місця, натиснув на важіль - через мить матеріал надійно прикріплений до основи. Коли мені знадобилося утеплити мансардне приміщення дачного будиночка ізолону (пінополіетиленом) товщиною 10 мм, я натішитися не міг - настільки полегшив мені завдання степлер. Близько 70 м 2 матеріалу я прикріпив до схилах даху в лічені години. Однак коли до завершення роботи залишилося зовсім небагато, інструмент почав «дурити» - натискаю на важіль, а замість скоби тільки відбиток пластини ударника. Перевірив зарядний пристрій - магазин повний.
Став розбиратися в чому справа (фото 1. 6).

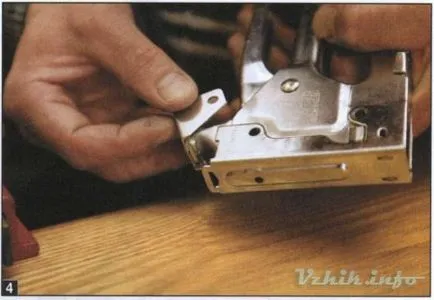

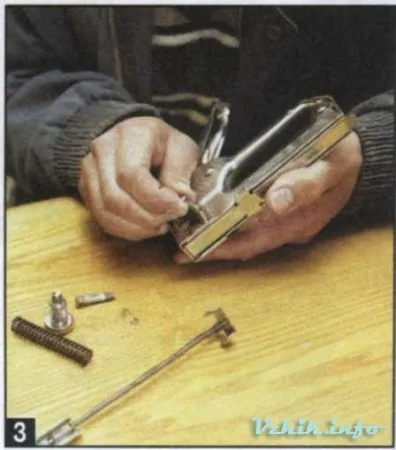

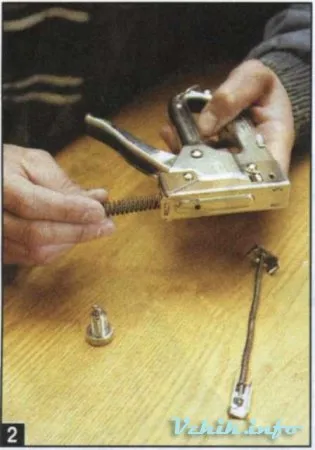

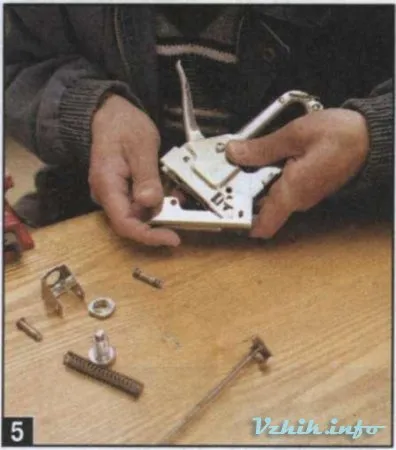

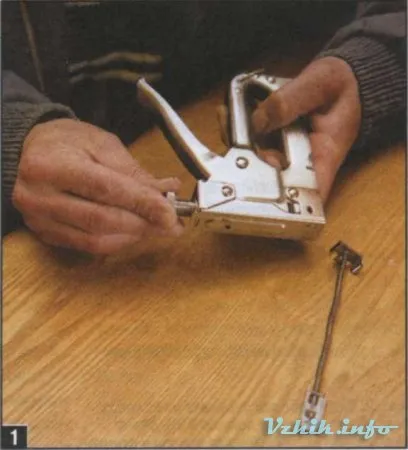

Розрядив магазин, вивернув регулювальний гвинт, а потім витягнув пружину ударного механізму. Після цього зняв захисні кожухи корпуса пістолета, звільнивши спочатку штифти від стопорних розрізних шайб, і підібрався до ударнику. Причина несправності відразу стала ясною - виробилася сильна майданчик корпусу ударника, що забезпечує взаємодію ударного механізму з коромислом спускового пристрою.
Щоб це стало зрозуміліше тим Новомосковсктелям, хто зіткнувся з подібною проблемою, але ще не розібрався в її причинах, спробую в двох словах пояснити принцип дії скобозабивні пістолети (див. Рис.).

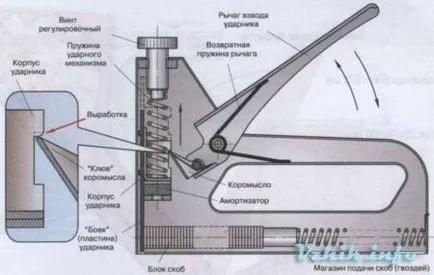

Типова конструкція степлера - скобозабивні пістолети

Головний виконавчий елемент степлера - ударник. Він знаходиться під дією потужної пружини, ступінь стиснення якої регулюється за допомогою відповідного гвинта.
Перпендикулярно ударному механізму розташовано зарядний пристрій (магазин), в якому під дією пружини знаходяться скоби. В неробочому положенні вони замкнені «бойком» (пластиною, приклепанной до корпусу ударника).
Взаємодія ударника із зарядним пристроєм забезпечує спусковий пристрій, що складається з важеля взводу, коромисла і двох поворотних пружин.
Коли вам потрібно вбити скобу, ви натискаєте на важіль. При цьому коромисло своїм «дзьобом» захоплює ударник за виступ в корпусі і піднімає його, стискаючи пружину доти, поки чергова скоба не опиниться в створі з бойком. Після цього знаходиться під дією стислої пружини ударник зривається з продовжує рух по дузі дзьоба коромисла і «бойок» з силою вганяє скобу в основу.
Таким чином, головна умова правильної роботи пістолета - узгодженість двох процесів - подачі скоб і зведення ударника. Ударник не повинен зриватися з коромисла завчасно. Якщо це відбувається, пістолет «стріляє вхолосту», тобто спусковий пристрій зводиться і спрацьовує, але скобу ударник захоплює. Саме така ситуація виникає, коли виробляється наполеглива майданчик виступу корпусу ударника.
Ремонт цієї несправності займе кілька хвилин. Досить затиснути ударник в лещатах і, озброївшись напилком, відновити первинну форму виступу (фото 7).
Таким же способом можна збільшити ресурс пістолета в кілька разів - досить повторювати подібну операцію кожен раз, як тільки пістолет знову почне «стріляти вхолосту». Одночасно доведеться підточувати (скорочувати) пластину ударника.
Так що не поспішайте розлучатися зі своїм інструментом - він ще послужить, якщо ви не пошкодуєте трохи часу на його ремонт.
