Якої висоти повинен бути димохід - мінімальний розрахунок над покрівлею і коником, фотографії та відео

Невід'ємною умовою ефективного і безпечного функціонування опалювального обладнання є правильний розрахунок і монтаж димоходу. Його зведення повинно проводитися в повній відповідності з усіма технологічними нормами досвідченими майстрами, що володіють достатньою кваліфікацією.

При використанні стали як матеріал для виготовлення димохідної труби необхідно стежити за тим, щоб її товщина становила не менше одного міліметра. Особливу увагу потрібно приділяти димоходів, приєднаним до котлів, що працюють на рідкому чи газоподібному паливі, - вони повинні бути виконані зі стійких до корозії марок сталі.

Велике значення має те, якої висоти має бути димар, адже від цього значною мірою залежить сила тяги (прочитайте також: "Як збільшити тягу в печі"). Якщо димохід проходить з зовнішньої частини будівлі або по неопалюваних приміщеннях, то він повинен бути додатково утеплений, в іншому випадку проблем з тягою в зовнішньому димоході уникнути не вдасться.

Особливості монтажу димаря

При зведенні димоходу необхідно враховувати, що він повинен відповідати ряду певних вимог:

• виділяються в процесі згоряння палива гази повинні в повному обсязі виводитися в атмосферу по димових каналів;
• площа перерізу димохідної труби повинна відповідати потужності печі або каміна (прочитайте: "Димар для каміна: розміри"). При використанні на різних ділянках димохідної труби з круглим і прямокутним перетином необхідно стежити за тим, щоб круглі канали не були меншими прямокутних (докладніше: "Розрахунок димових труб для приватних і промислових димарів");
• мінімальна висота димоходу повинна становити 5 метрів. Якщо поблизу розташовуються витяжні вентиляційні канали, то їх висота повинна відповідати висоті димохідної труби;
• кожен димар зазвичай має не менше трьох вигинів, при цьому їх радіус не повинен бути меншим, ніж діаметр труби (прочитайте: "Розрахунок діаметра димоходу - основні моменти");
• в димоході повинні бути присутніми спеціальні канали глибиною 25 сантиметрів, за допомогою яких здійснюється очистка скупчуються в його підставі відкладень (прочитайте також: "Як почистити піч від сажі").

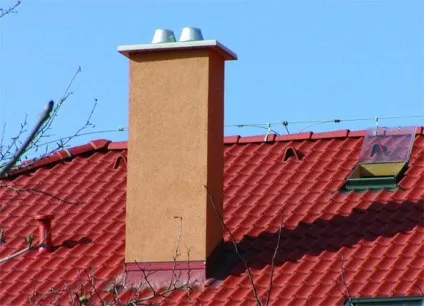

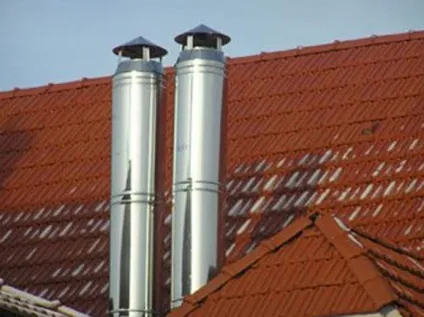

Висота димоходу над покрівлею може відрізнятися в залежності від конкретних обставин і умов:

• над плоскою покрівлею - не менше півметра;
• висота димоходу над коником, за умови, що відстань між коником і трубою становить мінімум півтора метра, - також не менше півметра;
• при відстані між коником і дахом в межах від півтора до трьох метрів - на рівні коника або трохи вище;
• якщо вас цікавить, як розрахувати висоту димаря при відстані між димарем і коником, що перевищує три метри, то необхідно провести уявну лінію від коника до горизонту під кутом в 10 градусів, і встановлювати димар з таким розрахунком, щоб він був на рівні цієї лінії або трохи вище неї (докладніше: "Правила установки димоходів - самостійний монтаж").

У тому випадку, якщо димохід піднімається над дахом більш, ніж на півтора метра, або його неможливо надійно закріпити до несучих елементів, необхідно використовувати спеціальні хомути-розтяжки або конструкцію, що виконує функцію щогли.

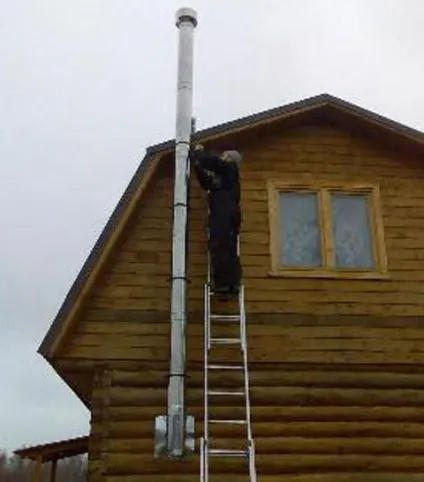

Монтаж елементів димоходу проводиться знизу вгору, починаючи від опалювального приладу, при цьому внутрішня димохідна труба вставляється в попередню, а зовнішня одягається на неї. Для ефективної герметизації слід використовувати засіб, робоча температура якого становить не менше 1000 градусів.

Розрахунок висоти димаря повинен проводитися з таким розрахунком, щоб місця стиків з трійниками, відводами та іншими елементами, що скріплюються за допомогою хомутів, розташовувалися поза перекриттів стелі. Через кожні два метри димоходу повинні встановлюватися стінові кронштейни, а на трійнику повинен монтуватися опорний кронштейн. При необхідності кріплення елементів димохідної системи до різного роду будівельних конструкцій застосовують консолі і опорні майданчики, що знаходяться один від одного на відстані не більше п'яти метрів (додатково прочитайте статтю: "Висота труби над дахом").

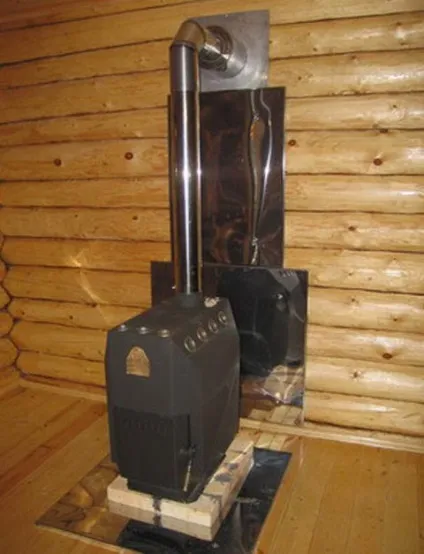

В процесі монтажу димових каналів не можна допускати їх зіткнення з електропроводкою, газовою трубою та іншими комунікаціями. При проведенні димоходу через покрівлю і систему перекриття необхідно залишати від обрешітки і інших елементів відступ, який би забезпечував належну пожежна безпека. Щоб запобігти загорянню примикають до димоходу конструкцій з горючих матеріалів слід або також залишати відступи, або робити розділи з негорючих матеріалів. Розміри даних розділів при використанні в конструкції будівлі горючих матеріалів повинні складати 500 міліметрів, для захищених конструкцій - 380 міліметрів. Захищеними вважаються конструкції, зашиті металевими листами по 8-міліметровому асбестокартону, або покриті 25-міліметровим шаром штукатурки по металевій сітці.

Монтаж димоходу поблизу горючих конструкцій повинен проводитися з таким розрахунком, щоб вони не нагрівалися вище 50 градусів. Захисні розділи повинні бути більше товщини перекриття або стель на 70 міліметрів. Відстань між димовими каналами і схильними до займання конструкціями має бути не менше 260 міліметрів за умови захищеності цих конструкцій.

Димохід не повинен мати горизонтально орієнтованих ділянок завдовжки більше одного метра. У разі, якщо покрівля виготовлена ​​з горючих матеріалів, на димохід необхідно встановлювати іскроуловлювачів з металевої сітки з отворами не більше 5х5 міліметрів (прочитайте: "Іскрогасник на димохід - особливості використання").

Перевірка димоходу і подальша експлуатація

Після того, як прийнято остаточне рішення, якої висоти має бути димар, і завершені всі роботи по його монтажу, слід виконати контрольну топку, що дозволяє оцінити герметичність стиків і перевірити, чи не нагріваються чи розташовані поблизу конструкції, виконані з горючих матеріалів. При першому використанні допускається невелике задимлення і поява специфічного запаху через випаровування залишків олії і герметика.

При використанні модульної димохідної системи слід уникати:

• сушки на її елементах взуття, одягу та інших предметів;
• експлуатації не передбачених керівництвом способом;
• видалення нальоту сажі шляхом випалювання;
• застосування хлору і його сполук;
• розміщення біля димохідної труби предметів і засобів, схильних до займання;
• використання в якості палива будівельного сміття, побутової хімії, лакофарбових засобів і вугілля.

З метою забезпечення нормального функціонування димоходу і запобігання скупченню смоли і сажі, які згодом можуть запалюватися, необхідно як мінімум двічі за опалювальний сезон виробляти чистку димохідної труби.

Правильний монтаж і подальша експлуатація димоходу - застава не тільки ефективної роботи нагрівального обладнання, але і мінімізації ризику виникнення пожежонебезпечних ситуацій.
