Що стосується «туристських сонячних батарей» - то однозначно, найголовніший це «транспортувальний», тобто розмір в складеному вигляді! Це моє глибоке переконання, засноване на досить багатий досвід експлуатації самих різних сонячних батарей.

Сонячна батарея абсолютно будь-якої конструкції (включаючи і т.зв. «гнучкі») досить уразлива для механічних пошкоджень, причому більша частина таких «катастроф» трапляється не при власне експлуатації, а при перевезенні! Що нескладно собі уявити, якщо згадати типовий «рюкзак туриста» - куди напхали купа всілякого барахла (найчастіше, з жорсткими виступаючими частинами), все це гарненько утрамбована і стягнуто ременями ... А поки такої рюкзак добереться до місця, чого тільки з ним не трапиться по дорозі: їх випускають з рук і навалюють один на одного, на них сидять (а іноді і лежать :), з ними падають, їх перевозять в найнесподіваніших місцях і дивовижними способами - в загальному, все більш-менш «ніжні» речі всередині рюкзака повинні бути добре захищені! В першу чергу, від «здавлюють» навантажень ...

І цілком очевидно, що чим менше розмір батареї в складеному вигляді, тим простіше буде її захистити. І, відповідно, навпаки :) Так що там далеко за прикладами ходити - я неодноразово вже писав про потужну сонячну батарею для ноутбука подруги, яких (ноутбук, батарею і подругу :) іноді доводилося брати з собою у відпустку. Довжина однієї панельки цієї батареї близько 30см - і з цим розміром вже виникає серйозна «засідка», оскільки практично неможливо знайти готовий жорсткий контейнер для перевезення (крім найбільш здоровенних і недоречних). Доводилося для ноутбука і батареї виділяти спеціальну сумку, яку Лена весь час несла в руках, і постійно тряслася над нею - щоб випадково не впустити, не вдарити, не втратити і т.д. Треба сказати, все це вкрай незручно і виснажливо :( І повністю суперечить основному принципу використання «альтернативної енергії» - ніколи не парся, просто бери і користуйся, максимально розслаблено і ненапряжно! :)))

Так що коли я вирішив зайнятися «кастомной» складанням сонячних батарей з відмінних кристалів від американської фірми SunPower. то для мене було цілком очевидно, що складові панельки таки зобов'язані бути невеликого розміру - наприклад, по одному кристалу на панельку! Це незважаючи на те, що китайці набагато частіше ліплять по два кристала, та й мені самому (як «виробнику») з двома кристалами було б набагато простіше, і дешевше з точки зору трудомісткості і собівартості :( Але тут той самий випадок, коли розмір має значення!

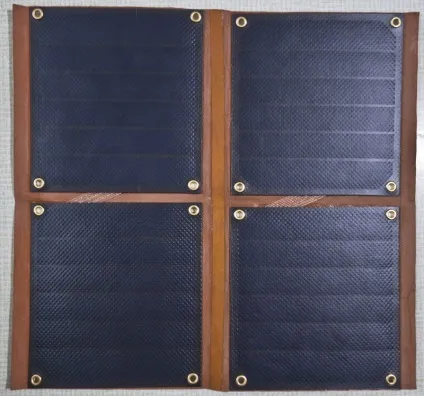

Поки вийшло ось так:

І в складеному вигляді:

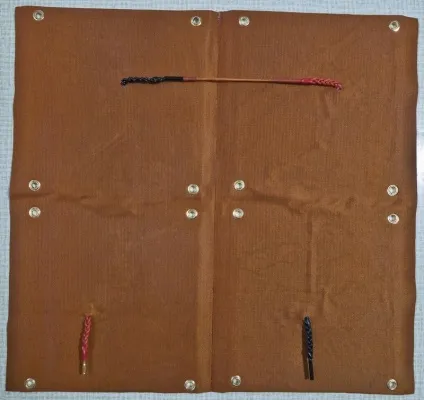

І зі зворотного боку:

Це сонячна батарея потужністю 12 Вт. Вага - 220 грам. Розмір однієї панельки - 145х135 мм. Вихідна напруга задається користувачем: 12В при послідовному з'єднанні, 6В при паралельному (це зроблено як для зручності використання з різними гаджетами і павербанкамі, там і з міркувань надійності і «виживання» - навіть при пошкодженні будь-якої частини сонячної батареї, все ж залишається можливість скористатися нею для підзарядки в більшості випадків). Матеріал покриття верхньої частини панелей - ETFE (він за всіма параметрами перевершує набагато більш поширений PET).

Така СБ в складеному вигляді легко поміщається в будь-який туристський кан / казанок (ну або ж в будь-якому господарському магазині завжди легко купити контейнерчік потрібного розміру - їх всюди повно!) - так що проблем з перевезенням зовсім ніяких. А все завдяки маленькому розміру. )

ЗИ: Природно, при збільшенні числа елементів в «розкладачці», виникає дуже важлива проблема надійності гнучкого з'єднання. Навіть самі «м'якенькі» проводочки при постійному перегині мають препоганое властивість ламатися :( Це вічний «нічний кошмар» усіх виробників складних сонячних батарей (ну крім тих китайців, природно, які свідомо на цей рахунок «не паряться» - за принципом чим швидше зламається, тим швидше людина купить у них нову батарею :)

Причому, найбільш значущим фактором у швидкості ламання на перегини виступає не кількість дротів (і навіть не завжди їх товщина) а радіус вигину! Тому все більш-менш відповідальні виробники пускають з'єднувальний провід «навскоси» - так, щоб він більше працював на «скручування», а не на «перегин». Ну і, якість ізоляції проводу теж має значення - наприклад, ізоляція з ПВХ навіть на легкому морозце «дубєєт» і створює точкові «проблемні місця» - так що, природно, тут підходить тільки силікон!

Я всерйоз перейнявся проблемою надійності гнучкого з'єднання і провів багато часу в пошуках і експериментах. У підсумку зупинився на досить таки «випендрежном» варіанті - т.зв. «Супер-гнучкому» шлейфі від американської компанії Cicoil :) Це дуже цікава і незвичайна компанія - вони займаються ТІЛЬКИ проводами, шлейфами і кабелями, причому в першу чергу для космосу і військових (компанія - офіційний постачальник проводів для NASA). Варто їх продукція, природно, досить недешево (це м'яко сказано!), Та й купити невеликими партіями досить Довга - але це найкраще з усього, що мені вдалося знайти, однозначно! Ну і, природно, вони всюди хваляться своїм «супер-силіконом» під назвою Hi-Flex - типу, і який він чистий, і «самозаліковує» при порізах, і який стійкий і до ультрафіолету, і до низьких і високих температур, і до всілякої хімії :)

Я зупинився на 10-дротовому шлейфі (а в кожному проводці близько 20 штук тонких мідних дротиків), де всі 10 спаяні паралельно. Так що є величезний десятикратний запас надійності :) Ну і саме рішення використовувати саме плоский шлейф (а не окремі дроти), думаю, було дуже вірним - в результаті при вигині він вийшов досить пружним (як би «пружним») і підтримує безпечний радіус вигину навіть при додатку неабиякою зовнішнього навантаження!

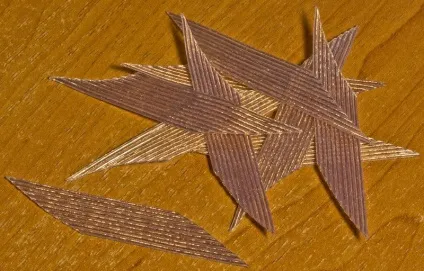

Ось нарізані шматочки такого шлейфу для майбутніх з'єднань:

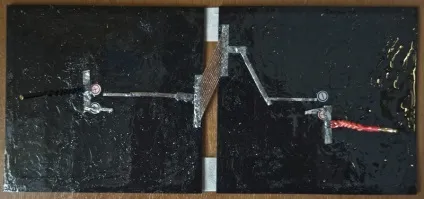

А ось майже готовий «модуль» сонячної батареї - залишилося тільки приклеїти задню ганчірочку з «Рижухи». Всі контактні і «силові» елементи спаяні і приклеєні, нанесений і підсихає верхній шар клею - в загальному, через кілька хвилин це буде готовий новий «модуль» :)

Під «модулем» тут я маю на увазі базовий елемент з 2-х панельок (6В 6Вт) - далі з них я вже швидко і легко фінально збираю сонячні батареї будь-якої потрібної конфігурації ...

А взагалі, звичайно, копіткої ручної роботи тут у мене предостатньо виходить :( Якби я пішов шляхом більшості китайців і замовляв б панельки в два рази більше за розміром, то мені жити було б набагато простіше, факт. Але, я вже якось то раніше сформулював для себе: економія побоку.)
