Який тиск циркуляційного насоса як правильно підібрати обладнання для опалення

Наявність в системі опалення циркуляційного насоса - безсумнівний плюс. Устаткування підвищує ККД мережі, сприяє оптимізації витрат на енергоносії. Є важлива умова досягнення такого результату. Важливо знати, який тиск циркуляційного насоса, як підібрати прилад, на що варто звернути увагу при монтажі в діючу мережу. Інакше не минути неприємних сюрпризів: замість підвищення ККД - збільшення цифр у платіжних квитанціях.

Роль циркуляційного насоса в системі опалення

Часто споживачі плутають насоси для підвищення тиску з циркуляційним обладнанням. Завдання пристроїв першого типу - збільшити натиск в водопровідних та інших комунікаціях, забезпечити вертикальний підйом рідини.

У циркуляційного приладу пріоритети інші - він забезпечує швидкість струму теплоносія в системі опалення. Існують два типи внутрішньобудинкових мереж:

• з природним зверненням води по замкнутому ланцюзі;
• з примусовою циркуляцією.

Тому доречніше говорити не про те, який тиск видає циркуляційний насос, а про швидкість руху рідини. При природної циркуляції теплоносія рухається по трубах за рахунок тиску, створюваного в системі через різницю рівнів початку ланцюга і верхньої точки. Схематично мережа виглядає так:

Гравітаційна система опалення

Всі труби розташовані з невеликим ухилом для створення тиску в контурі. Інакше теплоносій буде просуватися вкрай повільно, і вода охолоне в першому радіаторі. Певною мірою це відноситься до будь-якої гравітаційної системі: чим довше опалювальний контур, тим сильніше охолоджується теплоносій.

Тому в тепломережу вбудовують циркуляційний насос. Зазвичай прилад розрахований на роботу в трьох швидкісних режимах. Роторний двигун розганяє теплоносій, рідина швидше перетікає по трубах і радіаторів. Для ланцюга довжиною 80 м цілком достатньо швидкості в 1,5 м / с. Як правило, це другий режим роботи.

ВАЖЛИВО ЗНАТИ: У двоповерхових будинках доцільно встановлювати насоси на кожному рівні, особливо якщо мережа починається в цоколі, а закінчується в мансарді.

Приклад системи опалення з двома циркуляційними насосами

Як розрахувати тиск в циркуляційному насосі

Однак некоректно вважати, що поняття тиск застосовується до циркуляційного обладнання. Збільшення швидкості теплоносія неможливо без підвищення даного параметра. Це взаємопов'язані показники, що безпосередньо впливають на продуктивність.

визначення продуктивності

Для циркуляційного обладнання продуктивність - обсяг перекачується теплоносія. При цьому враховують навантаження на прилад. Чим нижче швидкість і вище віддача, тим краще ККД. Для пристроїв з мокрим ротором, які використовуються в побутових мережах, ККД становить близько 60%. На його підтримку і спрямовані зусилля щодо забезпечення продуктивності.

Формальні підрахунки свідчать, що продуктивність насоса повинна складати близько 0,6 м напору насоса на 10 м теплоносія. Одночасно беруть до уваги нормативи по підтримці тепла, які розраховують таким чином: для опалення 10 кв. м необхідний 1 кВт потужності опалювального обладнання.

Виходячи з отриманих даних, обчислюють потрібну кількість радіаторів і об'єм рідини, що перекачується. Насос вибирають трохи більшої потужності, тому що неминучі експлуатаційні втрати.

Основна інформація щодо експлуатаційних характеристик зазвичай вказана прямо на корпусі насоса

параметри тиску

Стосовно до насосного обладнання параметр «тиск» має на увазі рівень вертикального підйому води на певну висоту. Багато виробників виносять цей показник в маркування моделей і обов'язково вказують в паспорті. Наприклад, поєднання цифр 25-40 означає:

• 25 - перетин труб в системі опалення (в мм). Параметр може бути вказаний в дюймах: 1 "або 1¼" (1,25 "= 32 мм);
• 40 - висота підйому рідини. Максимальна - 4 м, а тиск - 0,4 атмосфери.

Який тиск створює циркуляційний насос, залежить не тільки від руху теплоносія по вертикалі. При циркуляції води по горизонталі відбувається втрата продуктивності.

Номінальний підйом на 4 м не означає, що насос використовують «на повну котушку». Виробник закладає параметри, що враховують рух по мережі, в якій рідина піднімається у верхню точку спочатку радіатора, а потім і всієї системи (наприклад, при розведенні обратки по верху).

ВАЖЛИВО ЗНАТИ: Гранична швидкість руху теплоносія в побутових мережах становить 1,8-2 м.

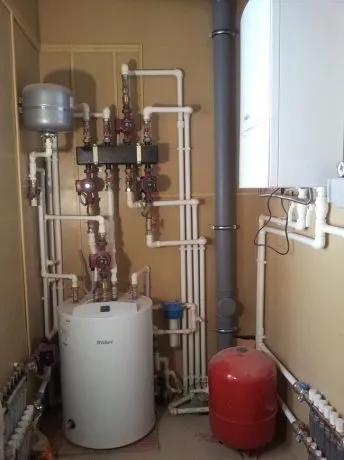

При багатоконтурною системі опалення на кожну «гілку» встановлюють окремий прилад для циркуляції теплоносія

Що впливає на роботу циркуляційного обладнання

Паспортні розрахунки і параметри не враховують індивідуальні умови експлуатації. Це варто взяти до уваги при виборі обладнання і потім в процесі роботи. Продуктивність багато в чому залежить від зовнішніх умов, серед яких виділяють:

• Температура навколишнього середовища. Наприклад, запуск системи опалення після тривалого простою, особливо в зимовий період, спричиняє підвищення навантаження на прилад, поки не прогріється приміщення, і не розженеться сам насос;
• діаметр труб - потужність безпосередньо залежить від перетину комунікацій. Чим більше Ø, тим потужніше має бути обладнання. В іншому випадку пристрій не впорається з підвищеним навантаженням;
• вбудовувати в систему насос з діаметром труб, що перевищує або менше Ø тепломережі, не рекомендується. Невідповідність відіб'ється на продуктивності.

Щоб не помилитися у виборі пристрою необхідної потужності, найкраще звернутися до фахівців. Професіонали виконають розрахунки, порадять оптимальну модель. На них можна розраховувати при установці насоса, а практичні поради та рекомендації сприятимуть грамотної і раціональної експлуатації приладу.
