Які види і розміри має сендвіч труба і як її монтувати
Сьогодні на ринку будматеріалів пропонується безліч димоходів. До питання вибору пічного обладнання потрібно підійти дуже відповідально, адже від цього залежить пожежна безпека всього будинку. Цьому головному критерію найкращим чином відповідає сендвіч труба.

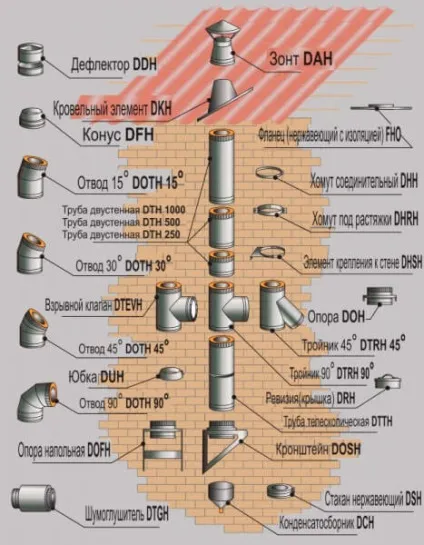

Складові елементи димоходу сендвіч
Вона користується великою популярністю, і це неспроста. Димохід сендвіч має легку і компактну конструкцію, він практичний і функціональний. А найголовніше - його можна легко встановити своїми руками.
Основні характеристики сендвіч димоходів
Димарі сендвіч є конструкцією, яка має три шари. Така конструкція складається з зовнішньої і внутрішньої труби різного діаметру, а між ними укладений шар теплоізоляції. Тому димоходи й отримали таку назву. Внутрішня труба обов'язково повинна бути з нержавіючої сталі, а зовнішня частина може виготовлятися з оцинкованої сталі або іншого матеріалу. Сендвіч труби для димоходів відрізняються діаметром і товщиною теплоізоляції, в залежності від того, при якому режимі температури будуть використовуватися. Такі пічні пристрої мають масу переваг в порівнянні з іншими видами:
- Відсутня конденсат;
- Простий монтаж;
- Найвищий ступінь пожежної безпеки;
- компактність;
- Стійкість до агресивних середовищ.
Єдиним недоліком такого пристрою є його дорога ціна. На сьогоднішній день димоходи сендвіч є найоптимальнішим варіантом, так як можуть встановлюватися в будинках, побудованих з будь-якого матеріалу. Вони мають високий ступінь надійності і безпеки.
Пристрій димоходу сендвіч
Сендвіч труби для димоходів продаються частинами, довжина кожного сегмента не перевищує одного метра.
Види і розміри з'єднувальних елементів
Залежно від того, де буде використовуватися пічне опалення, визначається діаметр труби. Підбирається діаметр внутрішньої труби, так як вона несе основну температурне навантаження. Діаметр сендвіч труби визначається виходячи з потужності опалювального пристрою: чим він потужніший, тим більший перетин необхідно. Розміри пічного обладнання регламентує СНиП. В основному, діаметр вказується в технічному паспорті приладу: наприклад, 120 \ 180; 150 \ 210 або 200 \ 260 мм. Перша цифра - це внутрішній перетин, а друга зовнішнє. Труба з нержавіючої сталі може використовуватися для газового та твердопаливного котла, печі, каміна, сауни, як сегмента при установці вертикальних частин пічного опалення. До даної трубі підбираються з'єднувальні частини з нержавійки відповідного діаметру:
- Димохід-конвектор 120, 150, 200 мм - призначений для відведення продуктів згоряння;
- Коліно 120, 150, 200 мм - складається з декількох частин, зварених під кутом, завдяки чому можна змінити напрямок димоходу;
- Трійник 120, 150, 200 мм - служить для відводу газів і конденсату;
- Ревізія 120, 150, 200 мм - призначена для очищення димоходу від сажі;
- Перехідник 120, 150, 200 мм - служить для з'єднання елементів;
- Кагла 120, 150, 200 мм - використовується для регулювання тяги;
- Флюгер термо 120, 150, 200 мм - призначений для захисту від опадів і задування вітру;
- Конус термо 120, 150, 200 мм - служить для захисту від атмосферних опадів;
- Розетта 120, 150, 200 мм - є допоміжним елементом і призначена для декору;
- Грибок 120, 150, 200 мм - складається з оцинкованої сталі і призначений для верхівки димоходу.

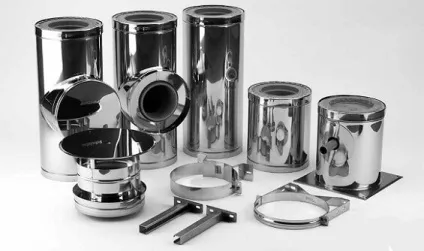

Сполучні частини димоходу сендвіч
Чим товщі нержавейка, тим буде довше термін служби пічного опалення.
Сендвіч конструкції з нержавіючої сталі забезпечують якісне відведення продуктів згоряння, а завдяки оцинкованої сталі димар можна доповнити різними декоративними елементами.
Установка пічного обладнання своїми руками
Конструкція димоходу сендвіч спочатку має високу ступінь пожежної, тому не складна в монтажі. І дотримуючись деяких правил, її можна встановити своїми руками. Основні з рекомендацій - це:
- При проході труби по найбільш пожежонебезпечного ділянці потрібен додатковий шар термоізоляції;
- Забороняється встановлювати сендвіч трубу над пічним пристроєм.
В якості термоізоляційного шару найбільш поширеним є базальтове волокно, так як має хорошу стійкість до впливу різних хімічних речовин і високих температур. Згідно з вимогами СНиП розміри базальтового утеплювача повинні бути не більше 25-60 мм. Монтаж конструкції своїми руками може здійснюватися за двома принципами:

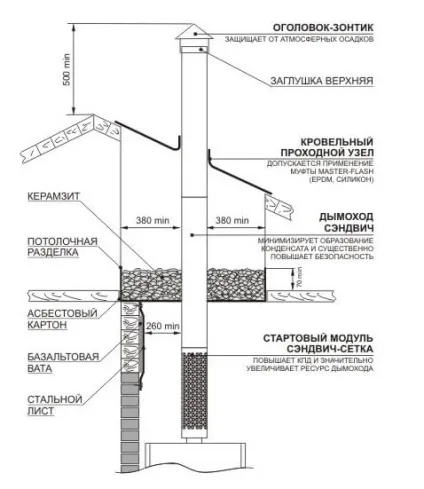

Установка димоходу сендвіч
За диму димоходи збирають з метою не допустити потрапляння чадних газів в будинок шляхом закріплення трійників. За конденсату збирають, щоб конденсат, отриманий від різниці температур, зміг стікати вниз по трубі. При такій установці трійники не будуть потрібні. Правильно буде, якщо внутрішня частина труби буде встановлена по конденсату, а зовнішня - по диму. Який би спосіб не був обраний, найважливіше - це те, що необхідна якісна герметизація стиків. З'єднується димохід такими способами, як:
Правильно встановлювати конструкцію своїми руками потрібно від печі до покрівлі, поетапно поєднуючи всі частини хомутами. Для роботи знадобляться такі інструменти:
Установка сендвіча з застосуванням відводів
Першу частину конструкції встановлюють з нержавійки без шару утеплювача, так як через вплив високої температури утеплювач обгорить. Для того щоб конструкція була надійною, для з'єднання стиків краще використовувати спеціальний високотемпературний герметик. При високому ступені герметичності тяга набагато вище.
Деяку складність при установці пічного опалення своїми руками може уявити прохід через перекриття. Для цього необхідно вирізати отвір і в місцях зіткнення перекриття зі спеціальними патрубками прокласти ще один шар теплоізоляції. Далі трубу проводять через отвір.
Як правильно провести димар через перекриття
Дуже відповідальною і складною частиною є прохід димоходу через перекриття. Спочатку з внутрішньої сторони даху роблять отвір. Далі всередині закріплюється подкришного лист, який зроблений з оцинкованої сталі, а зовні - дахова оброблення. Після закріплення фартуха, який приварений до дахової обробленні, встановлюють наступну частину конструкції. Чим нижче розташована труба, тим більше вона повинна підніматися над дахом. Димохід може підніматися над дахом:
- При відстані до коника 150 см, розміри труби над коником 50 см;
- При відстані 150-300 см, розміри труби не нижче коника;
- При відстані більше 300 см - розміри труби нижче коника до умовної лінії, яка проведена під 10˚ ухилом до лінії горизонту.
Стиковка елементів димоходу
На завершення, після того як потрібні розміри довжини труби встановлені, кріпиться грибок. Монтаж пічного опалення в заміському будинку є невід'ємною і обов'язковою частиною при установці камінів, бань, саун. Вивчивши всі тонкощі і принципи, цілком можна встановити сендвіч димохід своїми руками. І тоді безпеку, затишок і комфорт забезпечений на довгі роки.
