Як зробити зовнішній акумулятор для телефону своїми руками
Далеко не завжди випадає можливість зарядити гаджет від електромережі. В такому випадку портативна зарядка просто необхідний. Але оскільки це досить популярна річ, на ринку багато неякісного мотлоху. Помилитися у виборі просто. Але не будемо помилятися - краще просто зробимо свій Power bank.
Спосіб 1. Старий аккум - нові можливості

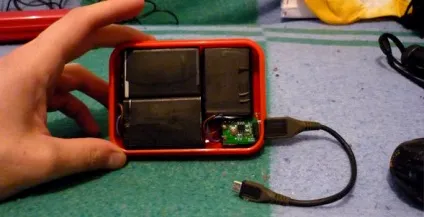

Ось так, всього в 6 кроків ми отримали портативний акумулятор.
В принципі маніпуляції нескладні. Єдине, що може вас зупинити - не у всіх є така кількість застарілих акумуляторів.
У вас є ліхтарик? Зараз ви дізнаєтеся, як перетворити ліхтар, щоб він не тільки дорогу освітлював, а ще допомагав залишатися на зв'язку.

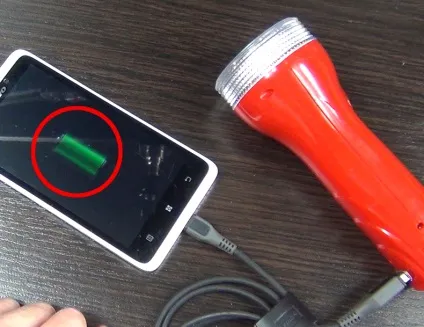

Зарядний пристрій з ліхтаря
- Ліхтар з накопичувачем на 3,7 В
- Перетворювач напруги з вбудованим USB-виходом
- Контролер енергозарядов.
- Розбираємо ліхтарик.
- Резистор з підпаяти светодиодом необхідно прибрати. Це дає можливість змінити один з режимів світіння на інший режим - зарядку.
- На те місце, де раніше знаходилася вилочка з метою зарядки ліхтарика, ставимо перетворювач з виходом.
- До контролера заряду батареї припаюємо «+» і «-» від батареї. Вже після цього до контактів OUT + / OUT- наданого контролера підпоюємо перетворювач 5 V.
ВАЖЛИВО. Перед цим необхідно вивільнити один контакт перемикача і підпаяти до нього перетворювач.
- Перевіряємо працездатність. Якщо потрібно - перепоювати.
- Кріпимо перетворювач і контролер. Готово!
Ось такий модерн ліхтаря дасть подвійну перевагу в поході. І світло є, і не страшно залишитися без зв'язку в будь-який момент.
Тут головне, все зробити правильно, ліхтарик у вас точно знайдеться, а далі - справа техніки.

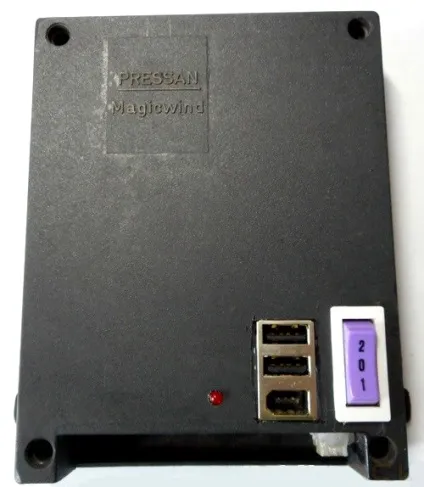

Спосіб 3. Як зробити портативний зарядний пристрій з батарейок
Цей спосіб чимось схожий на перший, але тут ми будемо використовувати звичайні літій-іонні накопичувачі 18650 2200 мАг 3,6 В
- Літій-іонні батареї 18650 2200 мАг 3,6 В. - 8 штук
- зарядка автомобільна
- USB-вхід
- Блок-корпус з реле автомобіля

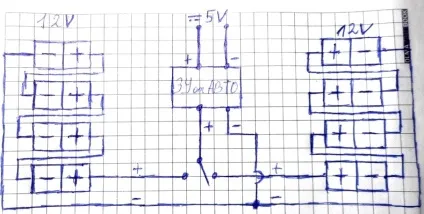

Схема портативного пристрою
Всього в кілька кроків ми знову досягнемо бажаного - виготовимо свій Повер банк.
- У корпусі потрібно вирізати 2 отвори: під вимикач і вхід.
- Накопичувальні батареї споює разом з 4 штуки. Схему ви можете побачити на зображенні. Встановлюємо їх в корпус.
- Об'єднані блоки припаюємо до вимикача, потім від вимикача до плати, від плати до USB-входу. Цей процес теж показаний на схемі.
Спосіб 4. Зовнішній еноргонакопичувачів з сонячною батареєю
Ще один цікавий варіант. Оскільки світловий день починає збільшуватися, актуально обговорити переваги еноргонакопичувачів сонячної енергії. Ви побачите, як виготовити переносний зарядний пристрій з можливістю заряду від панелей-накопичувачів сонячної енергії.
- Літій-іонний еноргонакопичувачів формату 18650,
- Футляр від цих же накопичувачів
- Модуль підвищення напруги 5 В 1 А.
- Плата заряду для акумулятора.
- Сонячна панелька 5,5 V 160 mA (будь-якого розміру)
- Проведення для з'єднання
- 2 діода 1N4007 (можна і інші)
- Липучка або двосторонній скотч для фіксації
- Термоклей
- Резистор 47 Ом
- Контакти для еноргонакопичувачів (пластинки тонкої сталі)
- пара перемикачів
ВАЖЛИВО. Рекомендується застосовувати електронакопітель разом з платою захисту, щоб уникнути пошкоджень.
Базова схема зовнішнього акумулятора
- Вивчимо базисну схему зовнішнього акумулятора.
На схемі видно 2 сполучних проводка різних кольорів. Червоний приєднується до «+», чорний до «-».
- Контакти до літій-іонної батареї паяти не рекомендується, тому поставимо в корпусі клеми і зафіксуємо їх за допомогою термоклея.
- Наступне завдання - розмістити модуль збільшення напруги і плату зарядки для акумулятора. Для цього робимо отвори для USB-входу і USB-виходу 5 В 1 А, тумблера і дротів до сонячної панелі.
- Резистор (опір 47 Ом) упаюємо до USB-виходу, зі зворотного боку модуля, що збільшує напруги. Це має сенс для зарядки IPhone. Резистор вирішить проблему з тим самим керуючим сигналом, який запускає процес зарядки.
- Щоб панелі було зручно переносити, можна здійснити прикріплення контактів панелі за допомогою 2 маленьких контактів типу «мама-тато». Як варіант, можна з'єднати основний корпус і панельки за допомогою липучок.
- Ставимо діод між 1 контактом панелі і платою заряду еноргонакопичувачів. Діод варто ставити стрілкою в сторону плати заряду. Це запобіжить розрядження накопичувальної батареї через сонячну панель.
ВАЖЛИВО. Діод ставиться в напрямку ВІД сонячної панелі ДО плати заряду.
На скільки зарядів вистачить такого Повер банку? Все залежить від ємності вашого акумулятора і ємності гаджета. Пам'ятайте, що розряджати літієві накопичувачів нижче 2,7 В вкрай небажано.
Що стосується заряду самого пристрою. У нашому випадку ми використовували сонячні панелі з загальною ємністю в 160 mAh, а ємність акумулятора - 2600 mAh. Отже, за умови прямих променів батарея зарядиться за 16,3 години. При звичайних умовах - близько 20-25 годин. Але нехай ці числа вас не лякають. Через мініUSB зарядиться за 2-3 години. Швидше за все, сонячною панеллю ви будете користуватися в умовах подорожей, походів, далеких поїздок.
