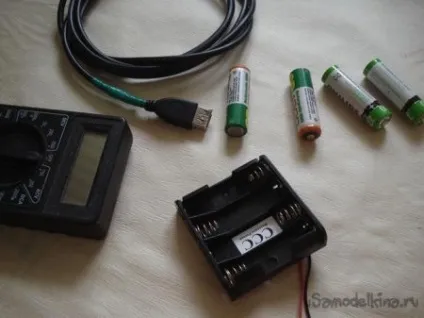

Пункт 1. Для виготовлення нам знадобляться такі.

Інструменти:
Паяльні інструменти.
Прилад-тестер.

Пункт 2. Виготовлення.

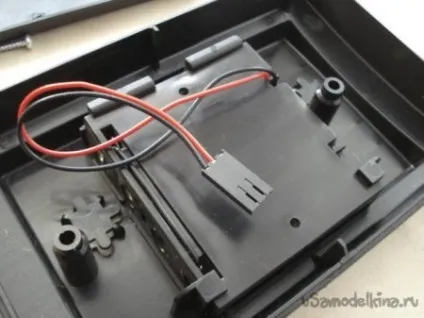

Перш ніж купувати відсік для акумуляторів, подивіться на старі дитячі іграшки або стару електроніку, яка працювала на пальчикових батарейках типу АА. Можливо купувати нічого і не треба, ось тільки мала частина того звідки я міг отримати таку запчастину.

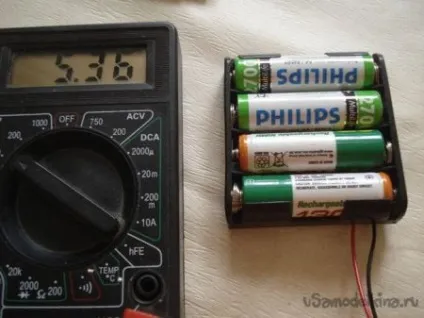

Вставляємо заготовлені чотири акумулятора, заміряємо напруга, виходить більше 5 вольт, то що треба.

Майже всі сучасні гаджети вміють заряджатися від USB роз'єму, в якому якраз 5 вольт.

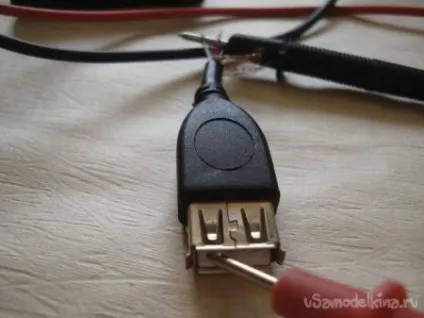

Тому відрізаємо від USB подовжувача штекер-маму, дивимося по мануалу терморегулятори контактів, видзвонювати приладом провід + і -.

Результат: + (червоний), - (чорний), інші відкушуємо і ізолюємо.

Надягаємо термокембрікамі і обсаджувати запальничкою.

Приміряємо на місці куди буде кріпитися штекер.

Для припаювання проводів до металевих заклепкам треба використовувати паяльну кислоту, тоді все швидко припаяти і пластмаса не встигне почати плавитися.

Я наношу кислоту за допомогою самої палички олова.

Швидко ЗАЛУДІТЬ заклепки.

Припаяли дроти, + червоний на (+), - чорний на (-).

Для приклеювання самого роз'єму до корпусу, знежирюємо або просто шкребти пластмасу ножем.

Також чинимо і з роз'ємом.

Добре прогрітий клей наносимо на корпус і швидко притискаємо роз'єм.

Потім проходимся клеєм навколо і також закриваємо всі відкриті контакти.

Відкушуємо непотрібні дроти, кінці заливаємо клеєм.

Клей можна зафарбувати чорним маркером.

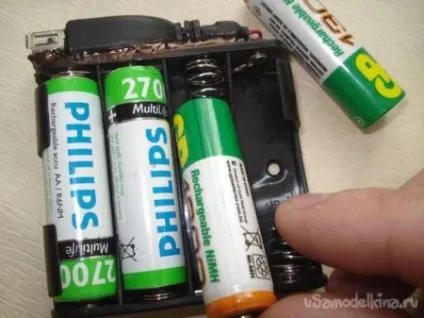

Зарядний пристрій готовий, вставляємо акумулятори однакової ємності.

На фото різні ємності, через відсутність у мене потрібних.

Ємкість акумуляторів повинна бути більше ємності акумулятора в мобільному пристрої.

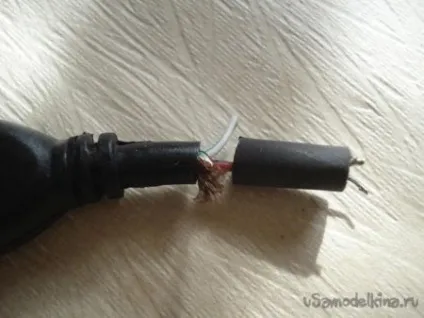

Тепер зробимо кабель для зарядки нашого зарядного пристрою. Для цього відрізаємо другий роз'єм від USB подовжувача, з довжиною кабелю 50 см.

Відкушуємо всі дроти крім чорного і червоного.

Закладаємо в термокембрікамі.

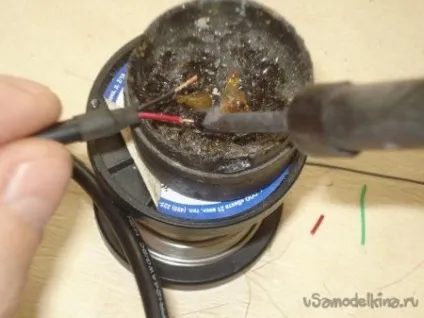

Зачищаємо кінці проводів і добре залужівает.

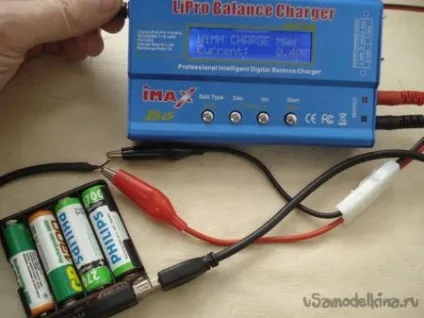

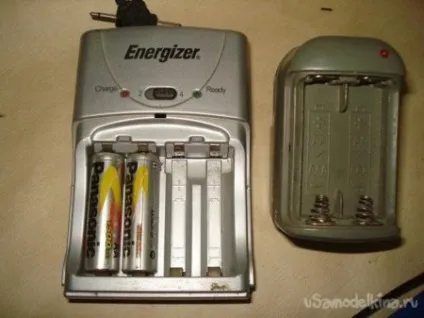

Кабель готовий. Для зарядки акумуляторів можна використовувати як просте, так і інтелектуальний зарядний пристрій.

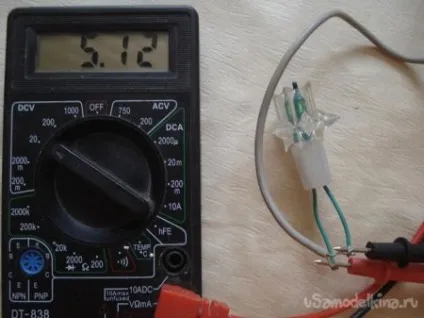

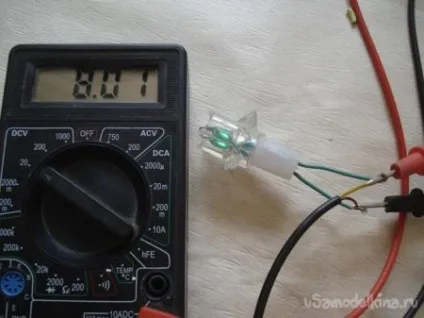

Тільки для початку необхідно перевірити, яке насправді вихідна напруга у конкретного зарядного пристрою. Так наприклад з моїх трьох варіантів, у зарядки Сіменс на виході виявилося 8 вольт замість належних 5 вольт, як обіцяно в мануалі на корпусі.

Для перевірки напруги вихід навантажується невеликий лампочкою на 6-12 вольт.

В інших зарядних, вихідна напруга відповідало заявленої.

Також можна просто виймуть акумулятори та зарядити їх окремо в будь-якому іншому зарядному пристрої для яких акумуляторів.
