Як зробити воріт для колодязя своїми руками
Як зробити воріт для колодязя своїми руками - креслення можуть виявитися вельми до речі. У колишні часи колодязі встановлювали практично в кожному сільському дворі. Господарі копали і облаштовували їх самостійно.
Різноманітність конструкцій самих систем і пристроїв для підйому води і сьогодні вражає уяву. Багато рішень минулого сьогодні успішно застосовують в своїх роботах ландшафтні дизайнери.
Навіть розвиненість центрального водопостачання не зробила колодязі непотрібними. Вони зручні і виручать, коли виникне непередбачена ситуація, відмовить водопровід, відключать електроенергію на насосній станції. Що вже говорити про якість колодязної води.
Багато власників приватних будинків вважають за краще зробити свій колодязь поворотний самостійно. Оформити його можна на власний смак.
різні конструкції
Воріт має форму циліндра, який служить для намотування ланцюга, мотузки або троса, що призначаються для утримання води. Її піднімають відром.
Не всяке виріб такого роду має однакові характеристики. На його ефективність впливають такі параметри:
- Діаметр циліндра для намотування мотузки або ланцюга. Якщо він великий, для підйому води буде потрібно зробити менше оборотів, але зусиль - більше.
- На величину прикладених зусиль впливає співвідношення радіусу циліндра і рукоятки пристрої.
- Спосіб монтажу осі циліндра на стійки колодязя.
У класичному виконанні потрібно використовувати колоду правильної форми. Його діаметр може складати від 20 до 30 см. У торці вироби забиваються штирі. 1 штир повинен мати подвійний вигин під прямим кутом. Він буде служити ручкою вироби.
У найпростішому варіанті штирі забезпечують обертання циліндра навколо своєї осі. Їх вставляють в отвори дерев'яних стійок або іншим чином.
Для виготовлення виробу можна використовувати найрізноманітніші матеріали. Воріт може мати різну довжину циліндричної частини. Важливо просто забезпечити його обертання на осі і наявність точки кріплення троса, мотузки або ланцюга.
Останню потрібно розташувати точно по центру шахти. Серед варіантів варто згадати такі:
- Дерев'яний виріб. Можна отримати пристойний циліндр, якщо зняти з колоди кору і обробити рубанком або на спеціальному верстаті.
- Металева труба відповідного діаметру прекрасно виконає функцію підйомного механізму. З торців вона не чути за допомогою дисків з металу, що мають більший діаметр. До 1-го з дисків слід приварити металевий прут, до 2-го приварюється важіль, який послужить ручкою.

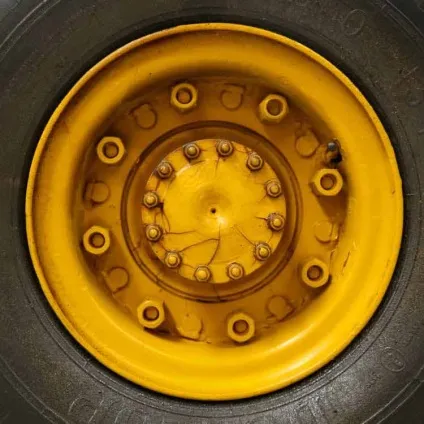

- Непоганий воріт вийде іздіска автомобільного колеса. Він насаджується на відповідну металеву трубу і приварюється. Ця конструкція обертається навколо осі труби. До її кінця потрібно прикріпити ручку, вона послужить для підйому води.
- Як підйомний пристосування можна використовувати рейкову конструкцію. Колода розпилюється на диски, що з'єднуються ребрами жорсткості. Вийде непоганий циліндр.
Читайте також: Декоративне оздоблення колодязя
Як виготовити дерев'яний варіант
Найбільш практичною і простою конструкцією є дерев'яна. Вона доступна, легка у виготовленні, має невелику вагу.
Для виготовлення дерев'яного ворота потрібно виконати деякі правила.
- Колода повинна мати меншу довжину, ніж відстань між колодязні стійками на 10 см.
- Необхідно передбачити металеві кільця на кінцях циліндра. Вони потрібні для вільної пресової посадки вироби. Його легко знімати при необхідності, але бовтатися нічого не буде після установки.
- Залишається передбачити піввісь для обертання. Їх можна приварити до дисків на торцях циліндра. Між колодою і стійкою потрібна втулка, яка буде регулювати зсув ворота уздовж його осі.
можливий варіант
Воріт використовується частіше, ніж журавель. З його допомогою легко дістати воду з глибини. Для цього потрібно мати будь-який предмет циліндричної форми. Його необхідно закріпити на осі. При обертанні ворота на нього намотується мотузка або ланцюг, яка міцно фіксована на ньому. Не менш важливо закріпити виріб над шахтою. Для цього потрібно мати мінімум 2 стійки, надійно укріплені по краях шахти колодязя.
Виїмки роблять з діаметром, який трохи менше діаметра прута, службовця віссю створюваної конструкції. Розмічати вісь потрібно дуже акуратно. Ріжеться вона за допомогою болгарки.
Там, де передбачається ручка ворота, вісь повинна мати велику довжину. Цей прут більшої довжини потрібно зігнути в 2-х місцях під прямим кутом, щоб отримати зручну ручку, використання якої дозволить легше піднімати воду з глибини.
Потім можна вчинити так: вирізати 2 кола з металу, діаметр яких в точності збігається з діаметром циліндричної заготовки з колоди. Цей же матеріал буде потрібно для вирізання смуг шириною 5 см. З них зварюються обручі, надіти які потрібно по краях колоди. Вони повинні міцно на ній триматися.
У готових металевих колах робляться отвори, відповідні діаметру прута. По краю просверливаются отвори, в які будуть забиватися цвяхи.
Додаткові можливості
Має сенс застосувати в конструкції КАПРОЛОНОВИЄ або фторопластові втулки. Перший матеріал є полімерним і має непогані антифрикційні властивості. Він призначений для конструкцій такого роду. Матеріал нечутливий до агресивних середовищ і нетоксичний.
Коефіцієнт тертя у капролона по металу дуже низький. Це забезпечує його довговічність при експлуатації. Він володіє всіма необхідними якостями, не схильний до корозії, зберігає низький коефіцієнт тертя навіть у присутності абразивів. Механізм буде працювати легко і абсолютно безшумно при будь-якій можливій температурі навколишнього середовища.
Читайте також: Що являє плита перекриття плита колодязя?
При виготовленні ворота не можна забувати, що більш довга ручка забезпечує більш легкий підйом води з дна шахти. Стійки для установки повинні бути міцними і надійними. Робити їх потрібно з урахуванням використання протягом багатьох років.
Власними зусиллями закріпити трос цілком можливо. Для цього існує як мінімум 2 способи. У першому варіанті на валу потрібно зробити отвір. У нього пропускається трос і закріплюється в місці приєднання.
Виготовлення рукояті для ворота
Дуже проста рукоять вийде подвійним вигином труби під прямим кутом. Вийде щось на зразок букви Г. Чим більше плече важеля, тим легше піднімати воду. Це означає, що середнє плече рукояті повинно мати максимально можливу довжину в межах розумного.
Рукоятка повинна бути зручна у використанні. З нею повинен впоратися навіть підліток. У її верхній точці вона не повинна перевищувати зростання бажає набрати води. Щоб не було непорозумінь, потрібно попередньо все накреслити і обдумати.
Існують і альтернативні варіанти виготовлення ручки. Можна поставити щось на зразок маховика, який використовується в якості запірної арматури трубопроводів. Можна виготовити щось схоже на штурвал корабля.
Як встановлювати готовий воріт
Для установки всієї системи на колодязь потрібно подбати про надійних опорах. Ними будуть 2 стійки з боків шахти. Опори можна зробити з бруса або дошки. Стійкість буде вище, якщо вкопати їх у грунт на деяку глибину. Цим способом стійки закріплюються найпростіше. На жаль, стійки з дерева швидко згниють, їх доведеться через деякий час змінити.
Довговічність стійок буде більше при їх обробці антисептиками або смолою. Якщо зміцнити стійки на кільці колодязя, то всі проблеми з довговічністю будуть вирішені. Зробити це дозволять технологічні отвори, які можуть бути у залізобетонних кілець. Можна зробити необхідні отвори самостійно, якщо їх немає. Для кріплення стійок використовують болти і гайки.
Має сенс поставити на кільце дерев'яну раму квадратної форми. Просвіти в ній не закладають. Вони забезпечать прекрасну вентиляцію простору всередині шахти. Щоб всередину неї не потрапляв сміття, всі отвори затягують металевою сіткою з дрібним осередком. Якщо все це зроблено, можна ставити заздалегідь підготовлений барабан.
Краще подбати про облаштування колодязя саме цим способом. Застосування насосів хоч і зручно, але не завжди можливо. В екстреній ситуації простий і доступний спосіб добування води обов'язково виручить.
