Про те, що в арсеналі кожного господаря повинен бути відрізний верстат, не варто навіть згадувати. Немає потреби описувати, наскільки необхідним і корисним є подібне обладнання. Це цілком очевидно. За допомогою відрізного верстата ви зможете швидко і акуратно розпиляти на необхідні заготовки будь-який матеріал - алюміній, пластик і сталевий прокат. Сьогодні будемо займатися виготовленням відрізного верстата своїми руками.

Конструкція відрізного верстата

Будь-яка робота, пов'язана з металом, вимагає його обробки і різання, для чого використовуються спеціалізовані пілочні. Застосування даного пристрою вкрай широко: від домашніх потреб до величезних підприємств і заводів.

Необхідно зауважити, що верстати даного типу являють собою пристосування, які дозволяють проробляти поперечного різання металу - заготовки куточка, швелера, прута, двутавра і інших виробів.

Відрізний верстат здатний розпилювати деталі з будь-якого виду металів - від алюмінію і ПВХ профілю до товстих заготовок зі сталі. Профіль можна відрізати під двома кутами: прямим і гострим в 45 градусів. За допомогою відрізного верстата можна пиляти і відрізати труби великого і малого діаметрів.

Найголовнішим елементом приладу, його «серцем» є електричний двигун і відрізний диск, які між собою з'єднуються за допомогою зубчастої або пасової передачі. Кожна з передач має свої переваги перед іншою. Наприклад, ремінна характеризується більш спокійним перебігом, є більш стійкою до перевантаження і видає менше шуму. Її можна встановлювати навіть на потужне відрізне обладнання.

А левередж здатна займати мало місця і завдяки цій характеристиці підійде для невеликого саморобного відрізного верстата. Тому при виборі відрізного верстата необхідно звертати увагу на тип передачі.

Практично всі моделі верстатів оснащені абразивним кругом, але іноді зустрічаються агрегати і з твердосплавними дисками. Крім цього, всі відрізні пили по металу обладнані лещатами, які здатні надійно фіксувати заготовки.

Вибір відрізного верстата

Якщо вам потрібно вибрати відрізний верстат, рекомендується звернути увагу на певні характеристики і можливості приладу, які залежать від умов його використання. Одна з них вже була названа вище - наявність зубчастої або пасової передачі. А тепер слід привести інші особливості.

Далі слід перейти до характеристики числа обертів диска. Чим частіше буде обертатися відрізний диск, тим швидкість роботи приладу буде вище в цілому. До того ж кількість оборотів впливає і на якість отриманих виробів.

Подивіться в документації, який діаметр має певний диск ручного відрізного верстата. Від максимального розміру буде залежати максимальна висота деталі, яку ви можете обробити на подібному пристрої. Залежність в цьому випадку прямо пропорційна: чим більше діаметр - тим більше висота, чим менше діаметр - тим менше висота. Зазвичай пілочні обладнані дисками, діаметр яких знаходиться в межі 400 міліметрів.

Ще одна найважливіша характеристика - кут різання, який здатний визначити положення деталі в процесі розпилювання щодо відрізного диска. Даний показник можна регулювати, як правило, від прямого кута до гострого кута в 45 градусів.

І останнє, на що ви повинні подивитися, - це вага відрізного верстата. В асортименті сучасних торгових мереж є мобільні моделі, а є досить громіздкі, більше ста кілограмів.

Класифікація відрізних верстатів по числу ріжучих головок

Різноманітні пілочні між собою різняться власними параметрами: числом ріжучих головок, можливостями різання під регульованим кутом, способом подачі пилкового диска. Залежно від кількості ріжучих головок, які присутні в конструкції відрізного верстата, виділяють одно- і двухголовочние верстати.

Судячи з назви, ви можете зрозуміти, що цей відрізний верстат обладнаний єдиним ріжучим інструментом - пильним диском. З цього випливає, що такий саморобний відрізний верстат по металу має в порівнянні з іншими меншу продуктивність. Для вирізання заготовки під деталь для рамного профілю, потрібно здійснювати не одну операцію, а дві.

Встановлюють на таких верстатах рольганги - пристосування, за допомогою якого вимірюють довжину оброблюваного профілю. Рольганги бувають вхідними та вихідними. Вихідний обладнаний упорно-вимірювальним пристосуванням, представленим у вигляді найпростішої метричної лінійки.

Однак буває і ручної агрегат оптичного виконання або спеціальний автоматичний, які застосовуються в більш високоточних моделях. Оснащення першого варіанту майже повністю виключає помилки при роботі і брак при виготовленні.

Двуголовочние пілочні, на відміну від одноголовочная, мають в своїй конструкції два ріжучих інструменту. Це дозволяє вирізати рамний профіль за одну операцію, іншими словами - за один прохід. В даному обладнанні одна ріжуча головка є нерухомою, а інша може пересуватися на бажану відстань.

Для вимірювання відстані, на якому розташовані головки, в обладнанні використовується = метрична лінійка, доповнена спеціальним цифровим табло або оптичним Візор. Також замість лінійки прийнято використовувати вбудовану можливість автоматичного переміщення робочої головки на певну відстань.

Класифікація верстатів з подачі ріжучого інструменту

По виду подачі інструменту, який здійснює різання, креслення відрізних верстатів бувають з маятникової, фронтальної та нижньої подачею. У відрізних верстатів з маятникової подачею пиляє диск подається зверху. Причому якщо відрізний верстат має один такий інструмент, то пильний диск подається в ручному або автоматичному режимі. Якщо верстат відрізняється двухголовочной оснащенням, то подача пили відбувається виключно в автоматичному режимі.

Для здійснення розпилу під кутом диски у вертикальній площині можуть провертатися. У деяких моделях передбачена можливість горизонтального нахилу пилки. У відрізному обладнанні з маятникової подачею, нахил і поворот пилкових дисків автоматизованого режиму не має. Все слід проробляти вручну.

У відрізних верстатів, які оснащені фронтальною подачею ріжучого інструменту, в автоматичному режимі відбувається зміна нахилу диска. У продажу є спеціальні моделі, обладнані спеціальними електронними блоками управління, що дозволяють в пам'ять верстата вносити до 99 різних видів профілів, що можна вирізати.

Є можливість розрахунку всіх параметрів розпилу, і це відбувається в автоматичному режимі. Пілочні з фронтальним подачею ріжучого інструменту запам'ятовують до 100 різних видів конструкцій вікон і дверей. У багатьох верстатах, за допомогою запису певних команд на дискеті, в пам'ять верстата можна завантажувати карти різів, на відміну від саморобних відрізних верстатів з болгарки.

Відрізним верстатів, які мають нижньою подачею диска, притаманне більш універсальне призначення. Робочий інструмент для різання подається в таких верстатах повністю автоматично. Його нахил може відбуватися в будь-якому напрямку. Завдяки даній характеристиці гнучкі верстати цього типу, не залежно від того, є вони одноголовочная або двуголовочнимі, здатні виконувати складні просторові рези, які використовуються при виготовленні світлопрозорих конструкцій.

Виготовлення відрізного верстата

У сфері торгівлі представлено безліч верстатів за різною ціною, але ви можете зібрати правильно своїми руками відрізний верстат з підручних матеріалів з характеристиками, які потрібні саме вам.

В процесі роботи вам знадобляться такі інструменти та матеріали: швелер, куточок, зварювальний апарат, дриль, котушка, вал, підшипникова пара, електричний двигун, автомат, пускова ланцюг, кнопка і електрокоробка для компонування електронних схем.

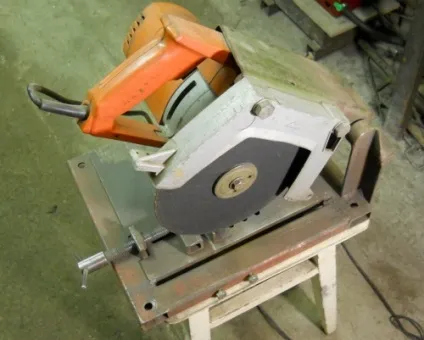

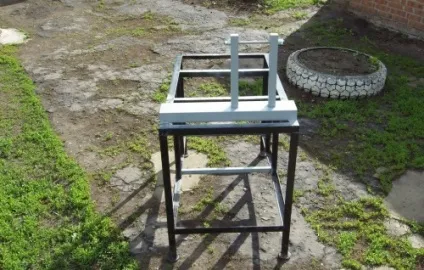

Виготовлення слід починати з каркаса-рами, розміри якої повинні бути 40 на 60 на 120 сантиметрів. Матеріалом для рами служить куточок №25, наріжте болгаркою заготовки і зваріть. Зваривши раму, необхідно приварити до неї ніжки з куточка або того ж профілю. Зверху приваріть до столу швелер №10, який виконує функцію напрямної і зміцнює раму і само собою всю конструкцію. До нього кріпляться болтами дві вертикальні стійки.

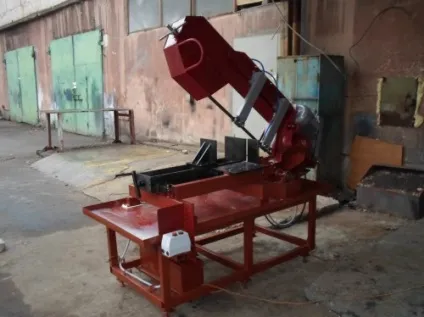

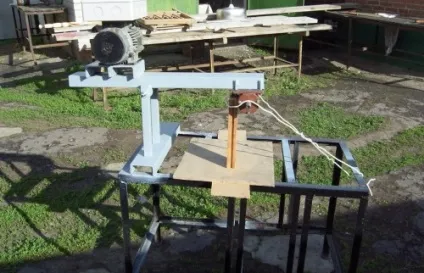

Потім потрібно з профільної труби розмірами 60 на 45 зварити другу раму, яка призначається для монтажу на ній електричного двигуна і вала для відрізного каменю. Встановіть в задній частині рами поворотну плиту, на якій слід закріпити електродвигун, що має потужність 1,5 кВт.

Перевага рекомендується віддавати асинхронних двигунів, які вважаються більш надійними і довговічними. Практика показує, що для щоб, саморобний відрізний верстат правильно функціонував, ідеально підійде «трьох тисячник», який має потужність 2,2 кВт і живиться від трифазної мережі.

Підійде і «півтора тисячник», але рекомендується передавальний показник пасової передачі вибрати таким способом, щоб на валу спостерігалося близько 6000 обертів на хвилину. У ситуації харчування від однофазної мережі, необхідно збільшити потужність двигуна на 30% і використовувати пусковий і робочий конденсатори.

Конструкція вала і принцип його кріплення можуть бути довільними, головне пам'ятати, що передача обертання від електричного двигуна до валу повинна передаватися за допомогою клинового ременя. Робочий вал з опорами, шкивом під ремінь і фланцями під диск краще замовити токареві, при цьому варто забезпечити виступ фланця Ø32 міліметрів.

На вал потрібно встановити шків і опорні підшипники. Зміцнити їх слід в гніздах плит, що є на верхній рамі. Для розташування електронних схем бажано купити коробку, прикріпивши її внизу рами відрізного верстата. Вал і двигун кріпляться за допомогою гайок і болтів.

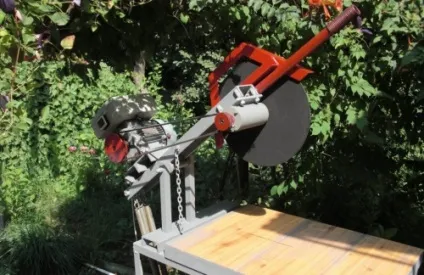

Стійки з'єднуються валом Ø12 міліметрів з одягненою втулкою. Для уникнення торцевих рухів диска вал і втулку з'єднують з мінімальним зазором з ковзаючою посадкою. До цієї втулки необхідно приварити коромисло з швелера №10, що має розмір 800 міліметрів, причому так, щоб плечі перебували в співвідношенні 1 до 3.

Хід коромисла обмежений ланцюгом, а з боку мотора для полегшення повернення встановлюють пружини, наприклад, від спортивного еспандера. Кріплення пружин і ланцюгів проробляють за допомогою болтів. Електродвигун кріплять на меншій частині коромисла, робочий вал - на більшій. Передача руху здійснюється за допомогою пасової передачі.

Для компонування електричної схеми необхідна готова коробка, вартість якої набагато дешевше, ніж при виготовленні своїми руками. Для підключення верстата вам необхідний пусковий трьохполюсний автомат, його слід підключати до двигуна, пускова ланцюг і кнопка екстреної зупинки. Мотор під'єднується через трьохполюсний автомат і коробку, кнопка екстреної зупинки - безпосередньо.

І наостанок запам'ятайте, що стіл прийнято виготовляти з стругали дошки, а з метою вирівнювання дрібних нерівностей - покривати фанерою. Після того, як зробили відрізний верстат, його можна підключити до електромережі і провести пробний пуск. Переконайтеся в правильній роботі відрізного верстата, закріпіть на вал відрізний диск і приступайте до роботи.
