Як зробити вентиляцію приточування в квартирі різними способами
Загальновідомо, що нормальна життєдіяльність людини багато в чому залежить від якості повітря в житло. Нормально функціонуючий повітрообмін може не нагадувати про своє існування роками. Але тільки в роботі вентиляції почнуться збої, в житло запотіють вікна, з'явиться цвіль і запах вогкості. Щоб запобігти появі цих неприємностей, потрібно знати, як зробити вентиляцію приточування в квартирі.
Влаштування вентиляції в квартирі

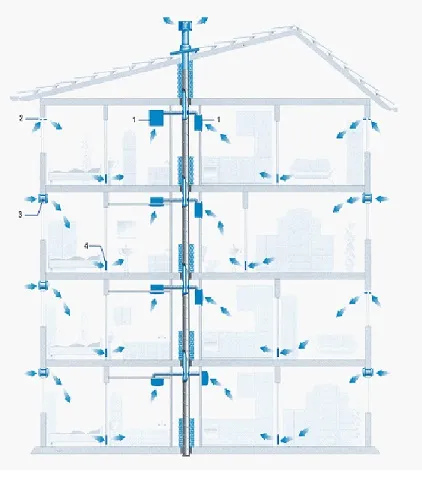

Організація вентиляції в системі повітрообміну
При зведенні багатоквартирних будинків в обов'язковому порядку закладаються системи вентиляції з природним спонуканням. Вони влаштовані за простою схемою: свіже повітря надходить через отвори в віконних рамах і балконних дверях і виводиться через витяжні шахти в санвузлах і кухнях.
Для вільного перетікання повітря з житлових кімнат в приміщення з витяжними отворами необхідно забезпечити циркуляцію повітряних потоків всередині квартири. Для цього в міжкімнатні двері врізають переточні ґрати. Також можна підрізати нижню частину про полотна (величина щілини - 2 см) або просто тримати двері постійно відкритими. Основна перевага природної системи - простий пристрій, мінімальна вартість, невимогливість до обслуговування. Головний недолік - нестабільна робота, залежність від погодних умов.
норми повітрообміну

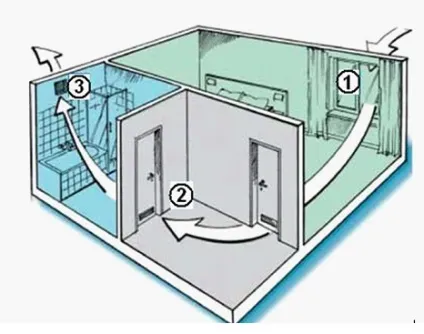

Схема руху повітря в квартирі
Згідно СНиП норма припливу становить від 3-х м³ / год на м² житлових приміщень, а витяжки - 110-140 м³ / год (залежить від типу кухонної плити). Для квартир з великою площею перераховані норми припливу вважаються невиправдано високими, на обігрів таких обсягів повітря йде багато теплової енергії. Тому в московських регіональних нормах вказана ще одна рекомендація розрахунку припливу - 30 м³ на одного мешканця.
Якщо на одну людину проживає в квартирі, припадає менше 20 м² площі, то кількість повітря, що поступає можна розраховувати за формулою 3-х м³ / год на м². Якщо ж на одного мешканця припадає понад 20 м² площі, то для визначення норми припливу користуються другий формулою (30 м³ / год на людину). При цьому кратність повітрообміну в годину (відношення обсягу припливу або витяжки до обсягу квартири) повинна бути понад 0,35.
Види припливної вентиляції
Природна припливна вентиляція
В силу певних причин ефективність природної вентиляції з часом помітно зменшується. Це може бути викликано відсутністю регулярного техобслуговування або самовільної переплануванням квартир (деякі мешканці збільшують кухонний простір за рахунок знесення повітряних коробів). Чи не найкращим чином впливає на повітрообмін заміна старих вікон на склопакети. З одного боку, вони перешкоджають проникненню холодного повітря в приміщення, з іншого - герметично закривають квартиру, залишаючи її без припливу. Тому для забезпечення житла свіжим повітрям потрібна припливна вентиляція.
Припливну вентиляцію в квартирі можна влаштувати декількома способами:
- Посилити природний повітрообмін;
- Змонтувати систему з механічним спонуканням.
Монтуємо природну вентиляцію
Стіновий припливне клапан
Проблеми з припливом свіжого повітря можна вирішити шляхом монтажу припливних клапанів. Пристрої встановлюються в зовнішню стіну або віконну стулку. Основна перевага припливних клапанів - проста установка і нескладне технічне обслуговування, яке полягає в періодичному чищенні фільтрів.
Віконний клапан монтується легше, але стіновий провітрювач має ряд переваг: кращу шумо- і теплоізоляцію, його можна встановити в кімнатах без вікон. Клапан рекомендують монтувати в стіну між склопакетом і батареєю. Завдяки такому розташуванню повітря, що надходить в зимовий час в приміщення, буде прогріватися до прийнятного рівня.
Встановлюємо стіновий провітрювач
Пристрій являє собою пластикову трубу, яка із зовнішнього боку закривається гратами з проти сіткою. Усередині клапана є тепло- і шумоізоляційні прокладка. З боку приміщення труба закривається фільтром і спеціальною заслінкою, що дозволяє регулювати кількість повітря, що поступає.
Пристрій стінового клапана
- Намічаємо місце;
- Висвердлюємо отвір необхідного діаметра з невеликим ухилом вниз;
- Трубу загортаємо в ізоляційний матеріал і вставляємо в готовий отвір, зовні кінець муфти повинен знаходитися врівень зі стіною і всередині - трохи виступати;
- Висвердлюємо отвори для кріплень;
- Встановлюємо фільтр і Шумопоглотители;
- Ставимо на місце корпус і зовнішню решітку з москітною сіткою.

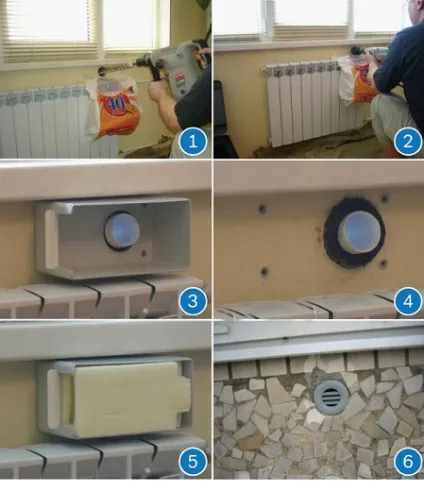

Установка стінового клапана
Важливо! Як мінімум два рази на рік необхідно очищати фільтр. Для цього його виймають з пристрою і промивають у теплій воді.

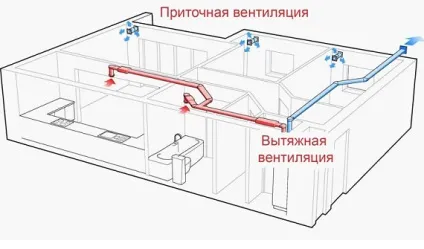

Монтуємо механічну припливну вентиляцію
Обмін повітря в примусових системах не залежить від зовнішніх факторів і здійснюється за допомогою вентиляторів. Крім цього, примусова система може не тільки подавати в квартиру чисте повітря, але ще зігрівати, очищати і зволожувати його. В умовах квартири вентиляцію з примусовим примусом влаштовують за допомогою монтажу складальної системи або моноблочною установки.
Складальні системи займають багато місця і вимагають професійного проектування, тому велике повсюдне поширення вони не отримали. У квартирах і невеликих котеджах частіше встановлюють компактні моноблоки.
Види припливних установок:
індивідуальні установки
Індивідуальна припливна установка
Індивідуальним моноблокам не потребують послуг мережі повітропроводів, так як вони призначені для вентиляції одного приміщення. Продуктивність більшості пристроїв розрахована на 100 м³ / год. Основна перевага індивідуальних установок: проста установка, що не порушує обробку кімнати. Недолік - недостатня ізоляція корпусу і як наслідок, високий рівень шуму.
На всіх моноблочних припливних установках встановлено стандартний фільтр класу G4 (грубої очистки). Він затримує великі частки пилу, тополиний пух. Для запобігання попаданню в приміщення дрібної атмосферного пилу та пилку рослин можна додати фільтр класу F7 (тонкої очистки).
Важливо! Майте на увазі, установка додаткового фільтра трохи знижує ефективність вентиляції.
канальні установки

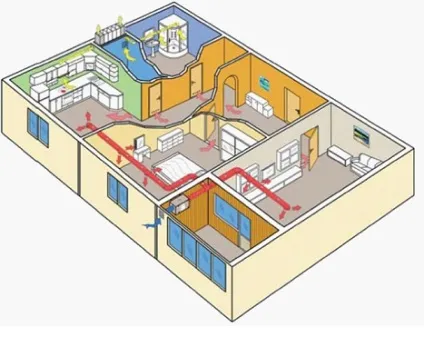

Канальний моноблок з розводкою повітропроводів
Канальні моноблоки розраховані на подачу повітря відразу в кілька приміщень. Для цього від установки по кімнатах розлучається мережу каналів. Щоб не псувати зовнішній вигляд квартири повітроводи приховують підвісними стелями. Для установки в квартирах підходять прилади з низьким рівнем шуму і продуктивністю до 500 м³ / год.
Канальні моноблоки краще встановлювати на балконі або лоджії. Якщо такої можливості немає, пристрій можна розташувати в коридорі. При виборі місця потрібно подбати про вільний доступ для технічного обслуговування: очищення і зміни фільтра, ремонту та заміни комплектуючих.
Важливо! Якщо ви вибираєте моноблок для установки на відкритому балконі або лоджії, переконайтеся що пристрій живиться роботу в кліматичних умовах вашого регіону.
