Як зробити світлодіодне підсвічування панелі приладів в автомобілі своїми руками

Чого тільки не роблять автолюбителі для того, щоб їх автомобіль став більш зручним і незвичайним. Деякі автовласники витрачають великі гроші на професійний тюнінг приладової панелі. А деякі майстри воліють зробити його самостійно. Такий тюнінг виконати досить просто. Для того щоб замінити звичайні лампочки на світловипромінюючі діоди (СІД), не потрібно мати спеціальних знань і умінь. Як зробити світлодіодне підсвічування панелі приладів в автомобілі своїми руками - ми зараз вам і розповімо.

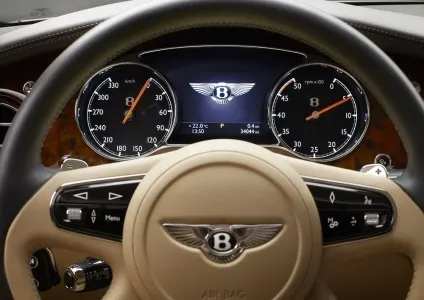

Якісно освітлена приладова панель не тільки більш інформативна в темний час доби, а й має кращий вигляд

розбираємо консоль

Спочатку необхідно розібрати приладову панель: знімаємо захисне скло, потім стрілочки, але врахуйте, що вони дуже крихкі, і щоб їх не пошкодити, краще подсуньте під викрутку щільний папір, багато зусиль докладати не потрібно.

А для зняття підкладки приладової панелі вам потрібно ніж, з його допомогою необхідно прорізати шар герметика по всьому периметру.

Після зняття «обкладинки» ножем акуратно сцарапать світлофільтр, він являє собою спеціальну фарбу. Після чого це місце знежирити за допомогою ацетону або спирту.

міняємо підсвічування

Першим що слід поміняти - це підсвічування одометра (показує пройдений шлях). Знімаємо екран і видаляємо захищає його плівку, прибираємо лампочку, а на її місце ставимо світлодіод. Можна поекспериментувати і поставити багатобарвний СІД, в майбутньому вибирати колір можна буде за настроєм. Після заміни екран одометра ставимо на місце.

Міняємо світло консолі повністю

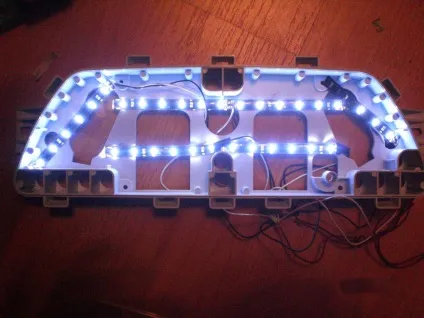

Замінюємо всі залишилися лампочки на приладовій панелі новими сідами. Можна так само, як і в випадку з одометром, вибрати багатобарвні.

Якщо ви вибрали світлодіоди для підсвічування панелі приладів багатобарвні, то додатково буде потрібно установка перемикача кольору. Зручніше його розташувати з правого боку від керма, але ви можете реалізувати і свій варіант.

Як зробити підсвічування стрілок приладовій панелі

Важливе значення має колір стрілок спідометра і тахометра. Якщо вони білого кольору, то можна залишити їх так, як є. А якщо ж ні, то необхідно за допомогою ножа видалити стару фарбу і обробити їх спиртом, після чого пофарбувати їх лаком білого кольору або звичайною фарбою.

Колір стрілочки повинен бути білим, тому що тільки він передає всю гаму світлодіодів.

Можна постаратися і зробити підсвічування стрілок окремо. Для цього необхідні світлодіоди діаметром 3 мм на 12 В.

Важливо! У мережі авто напруга становить 12 В, якщо світлодіоди розраховані на менше значення, то можна їх підключати безпосередньо. Слід підключати їх через стабілізатор.

Якщо діаметр світлодіодів буде більше, то доведеться робити під них додаткові отвори.

Світлодіоди рекомендуються розташовувати або по всій шкалі, або навпаки тих значень, біля яких стрілочка найчастіше знаходиться.

Схеми плавного включення підсвічування

Щоб зробити плавне включення підсвічування шкали і стрілок, необхідно затратити трохи зусиль, а якщо конкретно, то перепаять схему.

Нижче представлені дві схеми, в першому випадку - приладова панель, а потім - стрілочки. Схеми можна реалізувати на невеликих шматочках монтажної плати, яка продається в магазинах радіодеталей.

Врахуйте один важливий фактор, якщо світлодіоди будуть відрізнятися по потужності, то вони будуть загорятися не одночасно, одні з випередженням, інші з запізненням, але в загальному включення підсвічування буде плавним. Також це відноситься до світлодіодів на шкалі.

Коли все готово, починаємо потихеньку збирати консоль. Насамперед встановлюємо підкладку. Наносимо на тильну сторону герметик і приклеюємо до панелі.

Потім ставимо на свої місця стрілочки і захисне скло. Після модернізації щиток приладів виглядає яскраво і незвично.

Світлодіодне підсвічування виглядає не тільки незвично і яскраво, але є ще й хорошим доповненням авто в плані економії, яке допомагає економити заряд акумулятора, так як світлодіод споживають на 80% менше енергії, ніж звичайна лампочка.
