Як зробити стробоскоп
ЯК ЗРОБИТИ стробоскопа
Один добрий знайомий чоловік попросив зібрати йому простенький кольоровомузичний ефект. Подумавши гарненько, я взявся за справу. Вирішив знайти світломузику у вигляді нескладної схемки. Пару хвилин пошуку в інтернеті і відповідна принципова схема була знайдена. У ній виявилося мінімум деталей, що явно мене обрадувало і прискорило процес складання. Схема розрахована для початківців, а й досвідчений радіоаматор також з легкістю зможе її зібрати, якщо йому знадобиться змайструвати пристрій буде робити періодичні подає харчування на який-небудь девайс - лампу, світлодіодну стрічку, сигналізацію і т.д. Загалом застосовувати його можна де завгодно. Але у мого друга стробоскоп працює в клубі. Він створює спалаху лампочки (миготіння), що дає непоганий кольоровомузичний ефект для танцполу. Схема стробоскопа виглядає наступним чином:

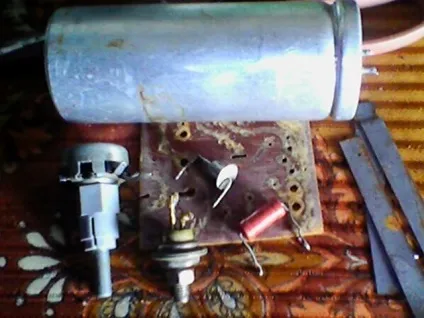

Переробив її в хорошій якості, так як на багатьох сайтах вона не зрозуміла і не коректна. Резистори на 2.4К ставити потужністю 2Вт. Хоча можна і більше. У мене двухваттний стояв, помітно грівся, але не виходив з ладу. Діод можна ставити теж мощее. Резистор на 10к будь-хто, особливої різниці це не грає. Даний змінний резистор контролює частоту спалахів лампочки. Чим більше збільшуємо опір - тим рідше спалаху, зменшуємо - підвищуємо кількість спалахів в секунду. Конденсатор ставте від 16 до 40 мікрофаррад. Але пам'ятайте, що його максимальне напруження повинно бути більше ніж 250В. Тиристор беріть серії до, л, м, н. Робив перший раз стробоскоп на КУ202Д, то тиристор попрацював близько 10 хвилин і згорів (що й потрібно було довести), так що краще брати допомогою. Мощості до 200Ват, потрібно більше, встановіть на радіатор. Ось і всі деталі, придатні для цього девайса:

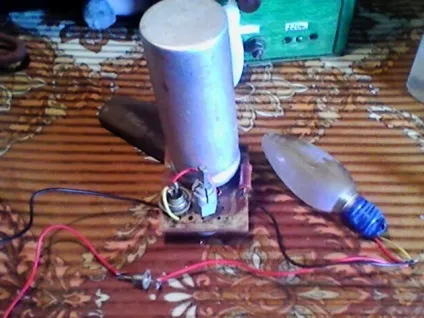

У своїй конструкції не брав стеклотекстолит з однієї причини: занадто мало деталей. Навіщо я буду його використовувати, якщо у мене є шматочок твердого дерева. Всі деталі, вставивши, відразу запаяв. Соєденіл товстим проводом, так як тонкі можуть від температури Поплава. А ось повній готовності до використання пристрій:
Для першого запуску стробоскопа ставив малопотужну лампочку і все працювало. Якщо правильно і без помилок зібрано - працювати буде без проблем. Всім удачі, Max.
