Як зробити стіновий припливне клапан своїми руками

Для забезпечення приміщення свіжим повітрям не обов'язково тримати відритим вікно. Куди зручніше - встановити в кімнаті припливне клапан.

Завдяки його простої конструкції, провітрювач не обов'язково купувати: при бажанні можна зробити подібний пристрій своїми руками.

опис конструкції

Більшість моделей пріточек влаштовані однаково, з наступних частин:

1. Повітропровід. Звичайна труба, яка вставляється в отвір в стіні. Через неї - буде проходити повітря.
2. Зовнішня решітка. Встановлюється на кінець труби, що виходить на вулицю. Не дозволяє проникати всередину великим комахою, листю, тополиного пуху, опадам.
3. Утеплювач. Запобігає промерзання труби і одночасно служить глушником шуму.
4. Внутрішній оголовок. Корпус клапана, розташований всередині приміщення. Містить фільтр.

Корпус пріточкі також повинен мати можливість повного закриття клапана: взимку, в лютий мороз (нижче -10º) проветриватель краще прикривати. Занадто холодне повітря просто не буде встигати нагріватися, навіть якщо клапан буде стояти поруч з батареєю. Як наслідок - температура в приміщенні впаде, і буде протяг.

Крім цих частин, припливне клапан може додатково оснащуватися:

1. Вентилятором (працюючим як на приплив, так і на видалення повітря).
2. Нагрівачем.

Що знадобиться для створення?

Новий припливне клапан коштує не менше 1200-1500 рублів. Більш якісні моделі - обійдуться приблизно в 3-4 тисячі. Підрахуємо, скільки коштуватиме зробити саморобний проветриватель.

Нижче - розглянемо детальніше, як правильно вибирати ці деталі для створення припливного клапана своїми руками.

Труба - буде грати роль воздуховода. Довжину пластикової труби - вибираємо по товщині стіни. Якщо товщина невідома - можна брати з запасом метровий відрізок, і вже в процесі роботи - відрізати потрібний шматок.

Діаметр воздуховода - до 100-120 мм. Більше - не рекомендується: надто велика кількість повітря не буде встигати нагріватися. До того ж отвір в стіні великого діаметра - може привести до серйозного порушення мікроклімату всередині приміщення.

Для створення стіновий пріточкі своїми руками підійде звичайна безнапорная ПВХ труба. Ціна - 150-250 рублів (за метр).

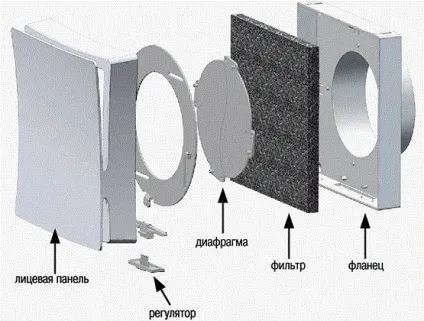

Пристрій стінового припливного клапана

Решітка - буде вдягатися зовні на трубу. і захищати її від різного сміття і опадів. Виріб повинен бути пластиковим, в ідеалі - мати внутрішню захисну сітку. Форма - не має значення.

Розмір решітки - повинен перекривати діаметр труби (тобто якщо воздуховод діаметром 100 мм - решітка повинна бути не менше 120 х 120 мм). Вартість - близько 150-250 рублів.

Утеплювач - вставляється всередину труби. Завдяки теплоізоляції, стіна навколо клапана не буде замерзати взимку. Виконуватися утеплювач може з пінопласту, екструдованого пінополістиролу, пінополіуретану або мінеральної вати.

Підійде будь-який трубний утеплювач, відповідний по діаметру (тобто для приточування діаметром 100 мм - необхідно брати «шкаралупу» такого ж діаметру). Довжину не обов'язково брати по довжині труби - досить буде утеплити третину воздуховода, розташовану ближче до приміщення. Товщини утеплювача буде досить в 20 мм. Укластися можна в 200 рублів.

Фільтр - вставляється всередину корпусу клапана. Служить для затримки пилу і пилку. Зробити фільтр можна з пористого матеріалу, що називається поліфом, або зі звичайного поролону. Необхідний невеликий шматок, розміром приблизно 110 х 110 мм (щоб перекривав трубу). Коштувати буде до 50 рублів.

Корпус клапана - встановлюється всередині кімнати. Зробити його своїми руками непросто, тому найзручніший варіант - придбати готовий оголовок провітрювача. Такі, наприклад, виробляються компанією Вентс, і продаються в магазинах вентиляційного обладнання. Вартість - близько 300-450 рублів.

Як варіант - внутрішній корпус можна замінити вентиляційною сіткою, що має регульовані жалюзі. Таким чином можна буде змінювати кількість повітря, що поступає, або повністю перекривати потік.

Оголовок клапана Вентс

Підрахуємо загальну суму:

1. Повітропровід - до 200.
2. Решітка - до 200.
3. Утеплювач - до 200.
4. Фільтр - 50.
5. Оголовок - до 450.

У сумі - 1100 рублів. Це - усереднена цифра: насправді зробити стіновий припливне клапан можна і дешевше.

Як поліпшити пристрій: вентилятор або підігрів

Доповнити саморобний припливне клапан можна, встановивши в нього вентилятор. Підійде звичайний канальний, головне - щоб він збігався по діаметру з трубою воздуховода. Підключається він до мережі, управляється - через вимикач, що виноситься на стіну.

Встановити вентилятор можна двома способами: в сторону кімнати або в сторону вулиці. Повітря може як нагнітатися всередину приміщення, так і навпаки - віддалятися. У другому випадку клапан буде працювати як пасивна пріточка, а при включеному вентиляторі - як витяжка.

За вартістю: осьової канальний вентилятор діаметром 104 мм, який має датчик вологості і таймер виключення, буде коштувати приблизно 1200-1400 рублів. Продуктивність по повітрю у такої моделі (наприклад, Vents 100 ВКО) - близько 100 м³ / год.

Ще один варіант - це пріточка з підігрівом. Такий пристрій особливо актуально в умовах нашого клімату: навіть якщо клапан встановлюється в стіну біля батареї - при -10º і менше повітря вже не буде встигати нагріватися.

Щоб зробити вентиляційний клапан з підігрівом повітря, потрібно спіральний нагрівальний елемент у вигляді дроту. При його виборі слід уточнити його потужність і створювану температуру. ПВХ плавиться при температурі + 150º, а деформуватися починає - вже при + 70º.

Тому при використанні нагрівального дроту рекомендується замінювати пластиковий воздуховод на металевий.

Скільки повітря пропустить?

Розрахувати, скільки точно повітря буде пропускати такий саморобний проветриватель (без вентилятора) - складно.

Якщо врахувати, скільки повітря пропускає КПВ-125. близько 36 м³ / год при діаметрі труби 133 мм - приблизно можна прикинути і продуктивність саморобної пріточкі. Значить, що при 10 Па перепаду тиску між вулицею і кімнатою (середньостатистичний показник, актуальний при нормально працюючій витяжної вентиляції) клапан (з воздуховодом діаметром 100 мм) буде пропускати близько 25 м³ / год (без працюючого вентилятора).

Необхідні інструменти та матеріали для роботи

Крім згаданих вище деталей, для створення і установки клапана припливної вентиляції своїми руками потрібно:

1. Ножівка (відрізати потрібний за розміром шматок труби).
2. Болти або клей (для кріплення зовнішньої решітки та внутрішнього оголовка).
3. Монтажна піна (для герметизації щілини між трубою провітрювача і стіною).

Щоб краще утеплити припливне стіновий клапан - трубу зовні можна обклеїти теплоізоляційної плівкою.
