Як зробити стіл зварника своїми руками інструкція і креслення

Під час зварювання невеликих за розміром деталей виникають проблеми з їх фіксацією. Згодом вони позначаться на якості шва, надійності з'єднання. Для вирішення роблять спеціальні столи, конструкція яких розрахована для підвищення зручності роботи зварника. Важливо правильно вибрати креслення і скласти схему зборки.

креслення стола

Проблема самостійного виготовлення столу для зварювальних робіт полягає в мінімальної інформації про подібні конструкціях. Заводські моделі не можуть служити базою для складання креслення, так як складні, багато функцій незастосовні в умовах домашньої майстерні. Альтернатива - взяти за основу найпростіший креслення і поліпшити його.

• не встановлювати коліщатка, так як вони позначаться на стійкості;
• на робочої зварювальної поверхні зробити своїми руками поздовжні прорізи (30 мм) для фіксації струбцин;
• під ними встановити похилу пластину для захисту інструменту від іскор і окалини;

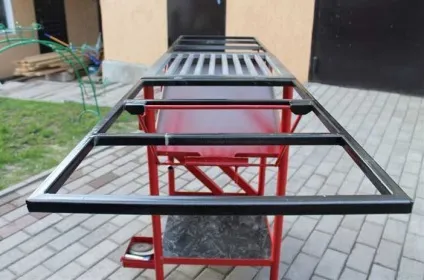

• монтаж підйомних боковин для збільшення робочої поверхні столу.

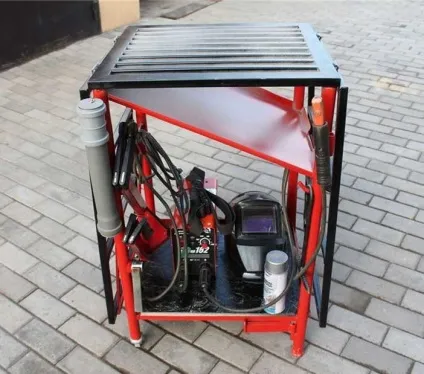

У результаті повинно вийти подібний пристрій для зварювальних робіт:

Рекомендована висота - 90 см, ширина і довжина робочої поверхні - 50 і 55 см. Розмір внесених боковин - 80 * 50 см.

Матеріали і комплектуючі

Для виготовлення можна застосовувати будь-який підручний металопрокат - куточки, труби профільного перетину, листовий матеріал. Важливо, щоб стіл зварника був стійкий, витримував не тільки вага заготовки, але і можливе зростання тиску на поверхню під час роботи.

Поради щодо вибору матеріалів:

• Опорні стійки (ніжки). Робляться з профільної труби або куточка, перший варіант кращий, оскільки підвищується механічна міцність. Товщина - від 1,5 мм і більше;
• Робоча зварювальний поверхню. Сталева пластина з прорізами для струбцин, товщина - від 2 мм. Краї округлені, щоб зробити рівну поверхню.
• Додаткові конструкції для збільшення робочої площі столу з труб квадратного або круглого перетину.
• Захисний екран робиться з листового заліза, бажано - з бортами.
• Нижня полиця - з ДВП або ДСП. Для кращого захисту можна покласти тонкий сталевий лист.
• Ребра жорсткості - куточки або труби.

Додатково буде потрібно грунтовка і фарба. Робочий стіл краще обробити методом порошкового фарбування - так збільшиться термін його служби.

порядок складання

Для виконання робіт буде потрібно зварювальний апарат, електроди, «болгарка» з дисками по металу, вимірювальний інструмент, болти для кріплення. Попередньо складається креслення конструкції, обчислюються розміри заготовок. В останньому випадку потрібно враховувати товщину зварювального шва.

Інструкція по збірці:

1. Формування заготовок, перевірка їх розмірів за кресленням.
2. Збірка каркаса, зварювання опорних стійок, кріплення ребер жорсткості.
3. За габаритами готового каркаса виготовляють робочу стільницю. Після замірів її не кріпляться.
4. Монтаж захисного екрану. Кут нахилу - до 45 °, додатково роблять жолоб для зсипання відходів зварювання.
5. Встановлення базової робочої поверхні.

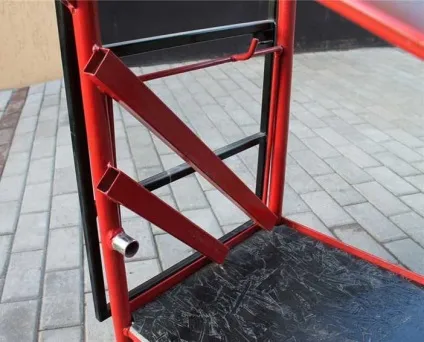

6. Виготовлення боковин, вони кріпляться до конструкції на шарнірах. Рухливі упори з труб невеликого діаметра.
7. Грунтовка і фарбування.
8. Установка листа ДВП або ДСП.

Додатково на стіл зварника можна встановити гачки, ящики або коробки для зберігання і фіксації інструменту. Вибір залежить від вимог до функціональності і зручності експлуатації.

Що ще необхідно для комплектації

Для створення максимально комфортних умов роботи буде потрібно купити додаткові інструменти для зварника. Їх функція - надійна фіксація заготовки, можливість оперативного зміни положення. Вимоги - стійкість до перепаду температур, механічна міцність.

Набір додаткових інструментів:

• Струбцини. Необхідні для фіксації заготовки на поверхні для точної зварювання;

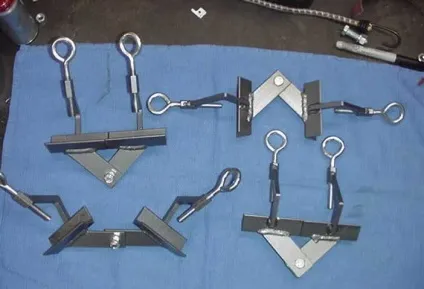

• Затискачі. Виконують тугіше функцію, але більш спеціалізовано - установка потрібно кута меду зварюються деталями, складне з'єднання.
• Магнітна підстава. Рекомендовано для обробки невеликих за розміром деталей, фіксація яких механічним способом утруднена.

В останньому випадку потрібно враховувати масу допоміжного магнітного інструменту і максимально допустима вага деталі.
