Як зробити спідометр на світлодіодах з крокової двигуна

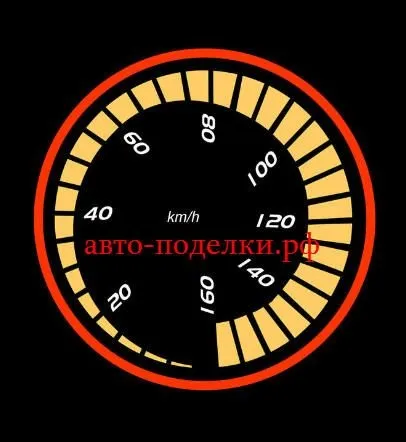

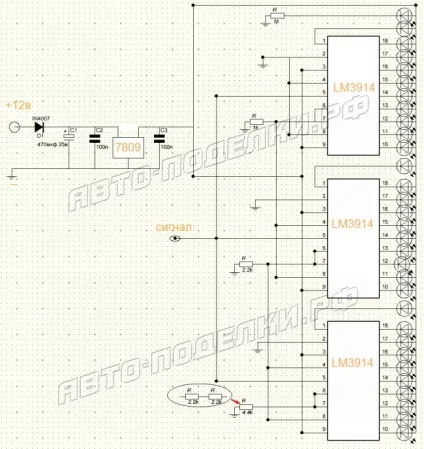

Сигнали з датчика необхідно перетворити в напругу, для цих цілей використовується LM2917. При збільшенні напруги будуть послідовно включатися 30 світлодіодів, які підключаються через три мікросхеми типу LM3914.

Матеріали і інструменти для виготовлення:
- кроковий двигун (можна знайти в струменевому принтері);
- дроти;
- паяльник з припоєм;
- мікросхеми LM3914;
- підлаштування потенціометр на 47 кОм;
- 31 світлодіод;
- щільний папір для створення дисплея (картон);
- два резистора на 1 кОм;
- три резистора 2.2 кОм;
- електролітичний конденсатор 470 мкФ / 25В;
- два поліпропіленових конденсатора на 100 нФ;
- ножиці та інші дрібниці.

Процес виготовлення спідометра:

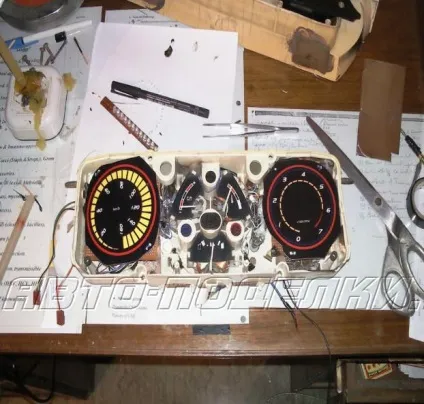

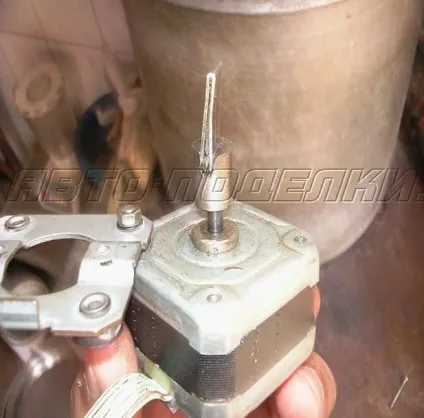

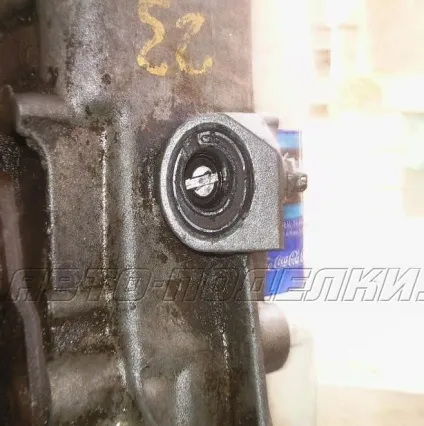

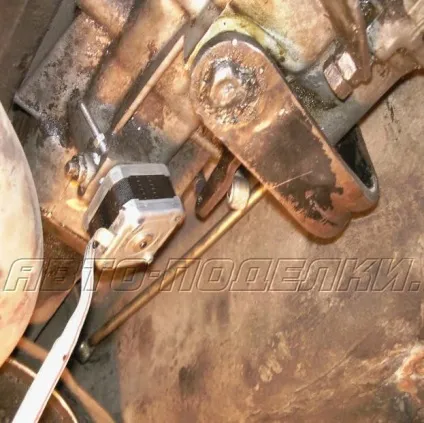

Для того щоб з'єднати обидва валу, був використаний шматок мідної пластини, яка була вирізана під потрібний розмір. Вона вставляється в пази і таким чином забезпечується відмінна зв'язок між валами. Сам двигун потрібно також добре закріпити, оскільки він важкий і буде скакати по салону при їзді, а це може порушити конструкцію. У корпусі моторчика можна просвердлити отвір і потім прикрутити його в потрібному місці за допомогою болта з гайкою.

Мікросхеми LM3914 є драйверами світлодіодного дисплея. Кожен з цих драйверів потрібен для управління десятьма світлодіодами, це може бути як сегментна режим, так і точковий. Режими перемикаються по прикладеної інструкції. Що стосується контролера 7809 (9В), то він регулює напругу.

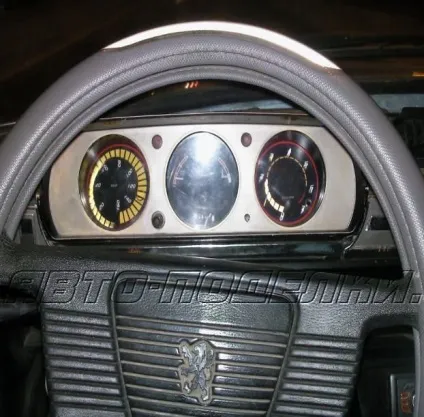

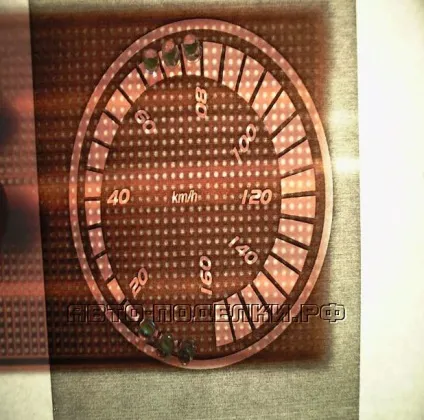

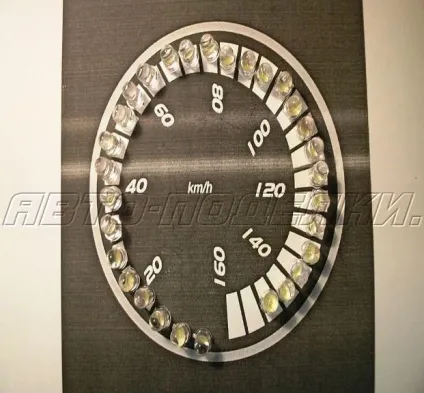

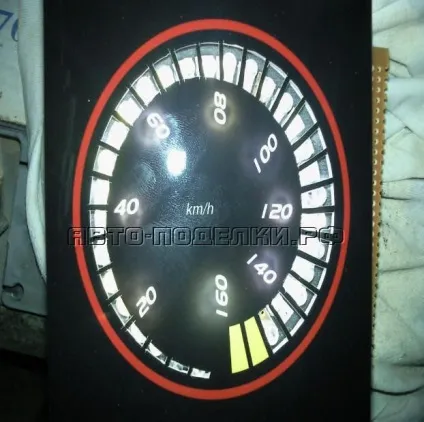

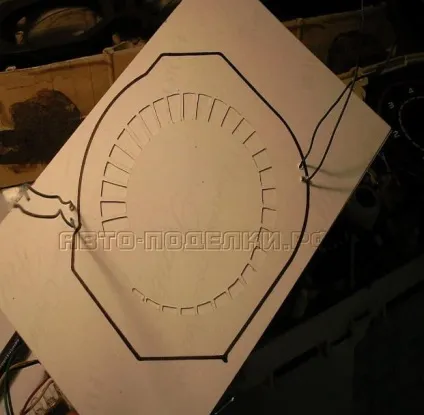

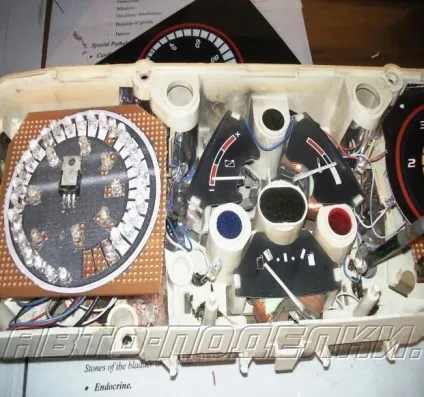

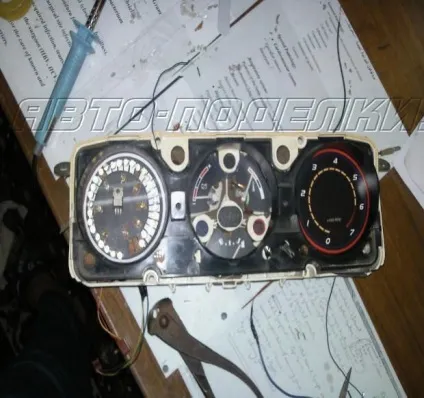

Перший світлодіод повинен безперервно горіти при підключенні живлення + 12В. Решта ж 30 включатимуться послідовно при зростанні швидкості автомобіля. Основа для світлодіодів робиться з картону, навпаки них вирізаються прямокутні відсіки, на які потім приклеюється більш тонкий папір. При роботі світлодіодів світло буде проходити тільки через тонкий папір, утворюючи ефект, який можна побачити на фото. Папір можна пофарбувати в будь-який колір. Природно згодом вся ця конструкція ставиться замість нутрощів старого стрілочного спідометра.

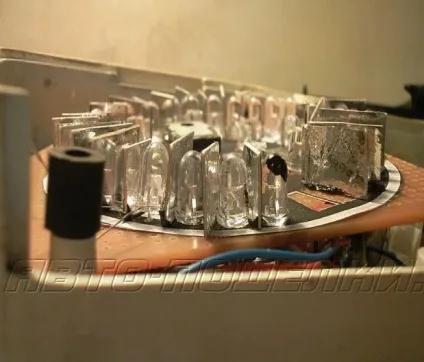

Між діодами потрібно зробити перегородки, щоб світло не поширювався по всій стрічці. Найкраще використовувати алюміній, він буде відмінно відбивати світло.
