Як зробити різьбу в компасі

Привіт шановні Новомосковсктелі! Продовжуємо вивчення теми «Різьблення», і сьогодні подивимося, як зробити різьбу в Компасі на 3d моделі.

Для зображення різьби в Компасі застосовується команда Умовне зображення різьби. викликається з панелі Елементи оформлення.

Вказуємо ребро, задаємо довжину різьблення, її крок і все готово - умовне зображення різьби готове.

Але це всього лише умовне зображення. А хочеться наочності, ефектності, щоб різьблення виглядала натурально, рельєфно.

Для вирішення цього завдання в Компасі є можливість вирізати будь-який профіль кинематически. І кручені лінію різьблення в тому числі. Досить створити ескіз і задати траєкторію руху це ескізу.

Як зробити різьбу в Компасі рельєфною

Створимо зовнішньою і внутрішню метричну різьбу М42 × 2 на валу і втулки.

Профілем цієї різьби є рівносторонній трикутник з кутом 60º при вершині. Висота трикутника розраховується за формулою

де р- крок різьблення.

створення вала

2 Створюємо Деталь, вал діаметром 42 мм, изометрия XYZ, площину XY. Видавлюємо його на 60 мм.

3 Робимо на валу фаску 2 × 45º

4 Виділяємо торець вала, натискаємо на компактній панелі кнопку Просторові криві. Вибираємо інструмент Спіраль циліндрична.

Вказуємо її параметри: кількість витків - 15, крок -2, напрямок зворотне, діаметр - 42.

5 Виділяємо площину ZX, т. К. Саме їй перпендикулярний один з кінців спіралі.

Збільшуємо масштаб рамкою в місці, вказаному на малюнку.

Проектуємо ребра вала на площину, при спрацьовуванні прив'язки Вирівнювання ставимо крапку в кінець спіралі.

Правою кнопкою миші викликаємо контекстне меню, натискаємо команду вставити.

6 На панелі Редагування моделі викликаємо команду Вирізати кінематично (там же де і вирізати видавлюванням).

Вказуємо в дереві моделі Ескіз 3 і Спіраль циліндричну. Створюємо різьблення.

Приховуємо спіраль, виділивши її в дереві моделі правою кнопкою миші (команда Приховати).

7 Збільшимо точність відтворення моделі (щоб всі лінії були плавні). тиснемо

Сервіс → Параметри → Точність відтворення МЦХ → встановлюємо максимальне значення.

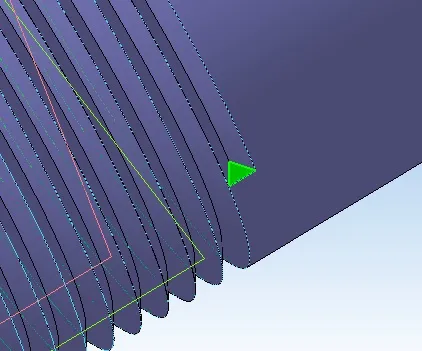

8 Зробимо сбег різьблення.

Створюємо ескіз, спроектувавши об'єкти.

Вирізаємо ескіз через все.

Вал готовий. Міняємо колір, задаємо назву, зберігаємо. Питання - як зробити різьбу в Компасі на валу вирішили.

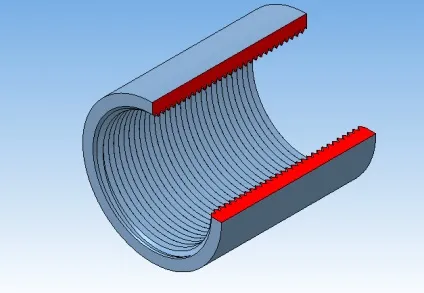

створення втулки

1 Створюємо втулку із зовнішнім діаметром 54 мм, внутрішнім 42 мм, робимо фаску 2 × 45º.

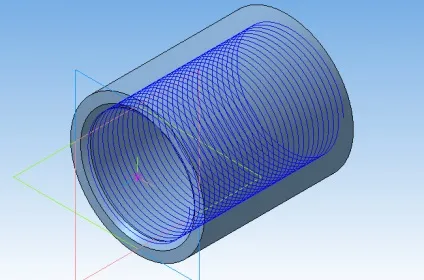

2 Виділяємо торець втулки, створюємо спіраль циліндричну, кількість витків вказуємо через всю деталь.

3 На площині ZX створюємо ескіз. Ставимо крапку початок спіралі.

4 Вставляємо трикутник в ескіз на моделі.

5 Вирізаємо кинематически ескіз, приховуємо спіраль.

Створення збірки Вал-Втулка

Створимо збірку. Ізометрія XYZ. Спочатку вставляємо втулку: Редагування збірки → Вставка з файлу.

Додаємо вал, який потрібно повернути різьбовій стороною до втулки. Для цього натискаємо кнопку Повернути компонент.

Задаємо співвісність вала і отвору втулки.

Для створення ефекту Ввернути вала під втулку задамо сполучення на відстані.

Виділяємо торці вала і втулки. Регулюючи відстань, «вкручувати» вал під втулку.

Можливо, вас зацікавить урок зі створення збірки різьбових з'єднань з використанням бібліотеки.

Смію сподіватися, що тепер питання - як зробити різьбу в Компасі не буде вас мучити своєю нерозв'язністю.
