Як зробити рідинне охолодження процесора

Один самодельщиков вирішив своїми руками змайструвати рідку систему охолодження для свого комп'ютера. В цей статті можна буде дізнатися, які нюанси має така саморобка і наскільки вона може бути ефективна. Потреба в рідкому охолодженні з'явилася через те, що було вирішено розігнати процесор, а чим швидше він працює, тим сильніше гріється. Тобто стандартного кулера вже не вистачало, а магазинні системи охолодження коштують досить дорого.

Матеріали і інструменти для саморобки:
- теплообмінник або водоблок;
- радіатор охолодження (від автомобіля);
- помпа (водяний насос відцентрового типу з потужністю 600 літрів на годину);
- розширювальний бачок (в нашому випадку під воду);
- чотири вентилятора розміром 120 мм;
- блок живлення для вентилятора;
- різні інші витратні матеріали та інструменти.

Процес виготовлення саморобки:

Ще важливо розробити структуру водоблоку для ефективного відводу тепла. Водоблок повинен мати кілька каналів, по яких буде циркулювати вода. Теплоносій не повинен застоюватися і вода повинна циркулювати через весь водоблок. Також важливо зробити площу зіткнення з водою якомога більше. Щоб збільшити площу зіткнення з охолоджувальною рідиною, на стінки водоблока можна нанести часті надрізи, ну а ще можна встановити невеликий голчастий радіатор.

В результаті водоблок вийшов досить великих розмірів, що відбилося на його вазі, в зібраному стані на материнську плату йшла навантаження в 300 грам. А це призвело до додаткових витрат. Щоб полегшити конструкцію, знадобилося придумати додаткову систему кріплень для шлангів.

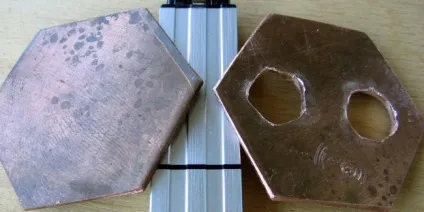

Матеріал водообменніка: мідь і латунь

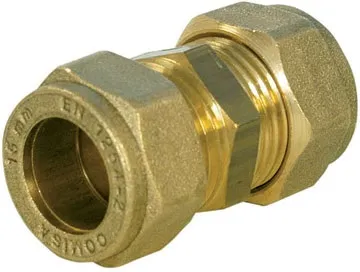

Діаметр штуцерів становить 10 мм

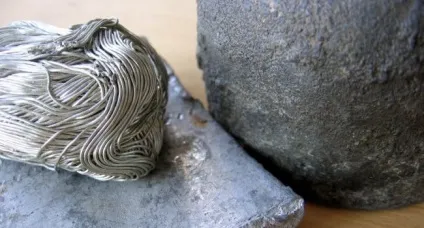

Збірка шляхом пайки олов'яно-свинцевим припоєм

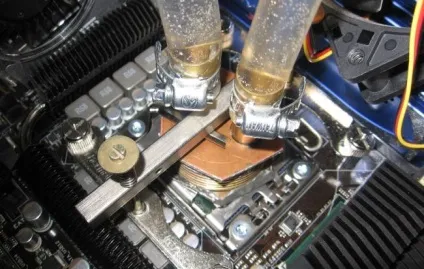

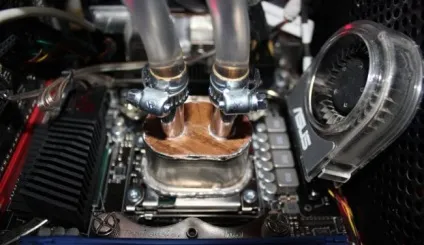

Кріпиться конструкція за допомогою гвинтів до магазинного кулеру, шланги додатково фіксуються за допомогою хомутів
Вартість саморобки на цьому кроці в районі 100 рублів.

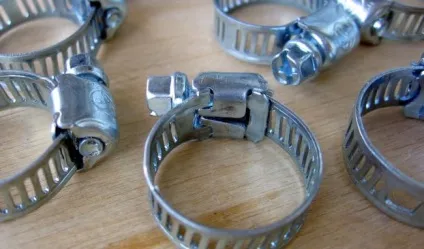

Щоб знизити шум, помпу потрібно встановлювати на поролон або інший подібний матеріал. Резервуаром послужила банку, в яку була поміщена помпа. Щоб підключити силіконові шланги, знадобилися металеві хомути на гвинтах. Щоб в майбутньому легко надягати і знімати шланги, можна застосовувати мастило без запаху.

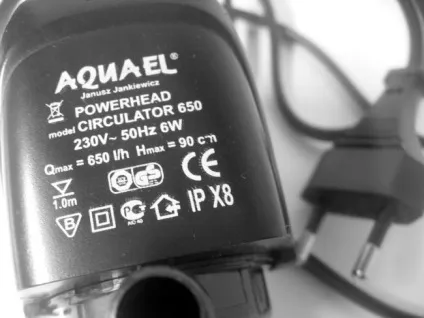

В результаті максимальна продуктивність насоса становила 650 літрів на годину. Висота, на яку насос може підняти воду, дорівнює 80 см. Необхідне напруга - 220В, потрібно пристрою 6Вт. Вартість складає 580 рублів.

Характеристики радіатора:
- трубки виготовлені з міді;
- ребра радіатора алюмінієві;
- розміри 35х20х5 см;
- діаметр штуцерів становить 14 мм.

Крок четвертий. обдування радіатора

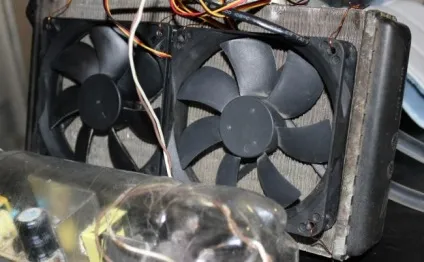

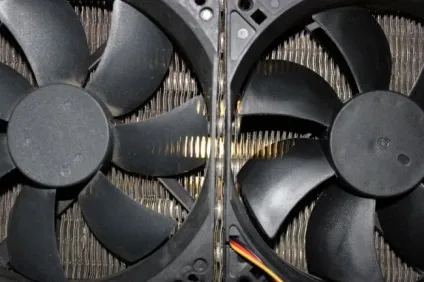

Для охолодження радіатора використовуються дві пари кольорів по 12 см, два встановлюються з одного боку і два з іншого. Для вентиляторів використовувався окремий блок живлення на 12В. Підключаються вони паралельно з урахуванням полярності. Якщо переплутати полярність, вентилятор можна зіпсувати. Чорним кольором позначено мінус, червоним плюс, а по жовтому передаються значення швидкості.
Струм вентилятора становить 0.15А, один коштує 80 рублів.

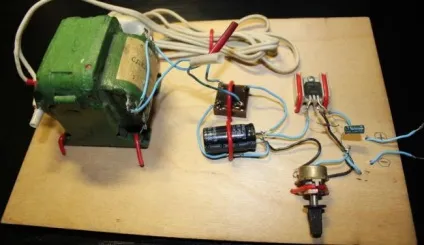

Інструменти і матеріали для блоку живлення:
- паяльник з припоєм;
- мікросхема;
- радіодеталі;
- ізоляція і дроти.
Ціна питання складає 100 рублів.

Крок шостий. Завершальний етап. Установка і перевірка

Піддослідний комп'ютер:
- процесор Intel Core i7 960 3.2 ГГц / 4.3 ГГц;
- термопаста АЛ-СИЛ 3;
- блок живлення OCZ ZX1250W;
- материнська плата ASUS Rampage 3 formula.

Робота з програмним забезпеченням: Windows 7 x64 SP1, RealTemp 3.69, Prime 95, Cpu-z 1.58.

Відразу перші тести показали, що система охолодження погано справляється зі своїм завданням і потребує доопрацювання. Спершу були підключені тільки два вентилятори і не були розсунуті пластини в радіатор для кращого продувки. При стандартному кулері з нульовою навантаженням температура процесора становить 42 градуси, а при саморобної системі охолодження 57 градусів.

Тестом prime95 процесор був навантажений до 50%, температура при повітряному охолодженні становить 65 градусів, а при саморобному водяному 100 С всього за 30 секунд. Звичайно, при розгоні результати ще куди гірше.
