Як зробити ремонт рульової рейки діагностика і регулювання

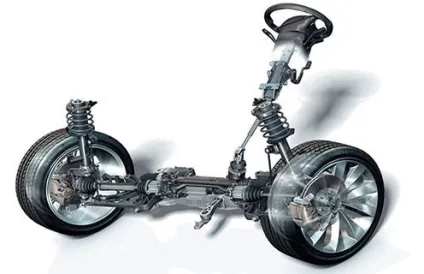

З чого складається рульова рейка

Якщо простими словами, то рульова рейка - це те, що з'єднує кермо з колесами. Тобто пристрій, без якого управління автомашиною неможливо. Завдяки рульовій рейці від повороту "бублика" колесам передається адекватне напрямок руху.

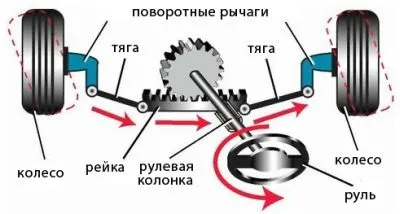

Складається вона з вала рульової колонки з зубчастої шестернею на кінці, якою передається крутний момент від шестерні на самій рейці. За допомогою цього вузла поворот керма призводить в рух кермові тяги, що повертають колеса і змушуючи автомобіль рухатися в заданому водієм напрямку.

Кермові рейки можуть бути з підсилювачем або без. Принцип роботи перших досить простий - поворотний момент керма передається безпосередньо. Однак, це змушує водіїв прикладати більше зусиль, і такі рейки все більше відходять в минуле зі зняттям з виробництва застарілих моделей.

Велика частина сучасних автомобілів має кермові рейки з підсилювачами. Серед них розрізняють два типи - пов'язані з гідравлікою (ГУР) і електроенергією (ЕУР). Вони значно скорочують зусилля при повороті керма і в цілому в управлінні автомашиною.

Але поломок схильні і ті, і інші, незалежно від наявності або відсутності додаткових елементів конструкції. І як би не був досвідчений водій, від стану рульової рейки залежить рівень безпеки управління авто.

Ознаки несправності рульової рейки

У разі необхідності ремонту рульової рейки вашого автомобіля, перш за все, на це вам вкажуть звуки, нехарактерні для її нормальної роботи:

По-перше, стукіт, що виходить з боку передньої осі, зазвичай видається саме рульовою рейкою. Перевірити легко - цей звук повинен посилюватися при повороті керма. Але є один нюанс - на рівній дорозі з асфальтовим покриттям стукіт може практично повністю зникати, в той час, як на дорозі з поганим нерівним покриттям він буде наростати. Тягнути з ремонтом не можна - це може привести до заклинювання керма.

По-друге, якщо ви керуєте автомобілем з гідравлікою керма і чуєте гул. При цьому в розширювальний бачок все частіше доводиться доливати рідини. Так само при зовнішньому огляді видно текти, її можна помітити, заглянувши під капот. Варто зауважити, що гудіння виникнути може тільки в рейці з гідравлікою. У конструкції електричного підсилювача керма масло відсутній, тому виникнення течі виключено.

Увага! На несправності рульової рейки вказують: підвищений люфт, обваження, мимовільне підрулення, неповернення керма в нульове положення, нерівномірність зусиль при його повороті вліво і вправо, особливо це помітно при довгій поїздці і в жарку погоду.

Основні причини поломки і зносу рейок

Знос будь-яких вузлів і деталей безпосередньо залежать від умов їх експлуатації. З урахуванням стану українських доріг, особливо в регіонах, термін експлуатації рульової рейки без ремонту може знизитися дуже істотно.

Але, як то кажуть, нарікати лише на «першу біду вУкаіни» може тільки її «друга біда». При ощадливому догляді і експлуатації автомашини рульова рейка прослужить набагато довше. На вихід з ладу при їзді впливають:

• швидкий перетин ям, трамвайних колій, «лежачих поліцейських» та інших нерівностей дороги;
• різкий заїзд на бордюр, естакаду і інше піднесення;
• різкий старт з місця з поворотом коліс до упору.

Якщо автомобіль не експлуатується, це не говорить про те, що рульовій рейці нічого не загрожує. На її працездатність впливають:

• залишення на морозі автомашини з вивернутими колесами;
• відсутність контролю за гідравлічної рідиною;
• відсутність профілактичного огляду стану пиляків, тяг і т.д .;
• простий авто тривалий термін (через це може заіржавіти вал, що ходить по сальникам);
• використання низькоякісних масел і запасних частин.

Підвищений знос деталей настає:

• коли в системі не вистачає мастила (зубці через тертя стираються, чому знижується зчеплення);
• коли порушена герметичність системи (пил, вода і бруд - перші вороги будь-якої деталі, вузла і пристрої);
• коли кріплення елементів системи ослаблені (це можуть провокувати удари і вібрації, які в свою чергу призводять до руйнування цілісності деталей).

Діагностика рульової рейки

Основна мета діагностики - виявити причини поломки і визначити методи її усунення. Умовно вона поділяється на поверхневу, «зовнішню» і точну, «внутрішню». Першу легко може провести будь-який водій, мало-мальськи вміє знаходити причинно-наслідкові зв'язки. Робиться це просто, виходячи з визначення ознак поломки і знання причин її виникнення.

• Під машиною в області рульової рейки з'являються сліди крапель маслянистої складу - значить, порушена герметичність системи і могли вийти з ладу гумові ущільнювачі.
• Індикатор вам занадто часто став нагадувати про необхідність доливання рідини в розширювальний бачок - значить, з ладу вийшов насос. Він не створює необхідного тиску, через що управління автомобілем ускладнюється все більше і більше.
• Відчувається люфт - вказує на зношування штока розподільника або зубів черв'ячної пари.
• Кермо туго обертається, чути скрегіт при повороті - значить, корозія руйнує деталі рульової рейки, або вона пошкоджена.
• Чути стукіт. Він може бути поверхневим - значить, стався розрив пильовика тяги. Або може бути внутрішнім, більш глибоким, - значить, сталося пошкодження поршнів, що направляють втулки або зубців зубчастої пари. Поломка більш серйозна, що вимагає проведення точної внутрішньої діагностики.

Причини можуть бути і інші. Які - покаже діагностика. Але точну діагностику несправностей рульової рейки досить складно проводити самостійно, навіть маючи чималий досвід. Якщо вам потрібно дійсно точна і якісна діагностика, це зажадає не тільки знань, а й спеціального устаткування, яке є в спеціалізованому автосервісі. Діагностика не завадить навіть в тому випадку, якщо жоден з перерахованих симптомів ще не проявляється, - профілактика, тобто своєчасне виявлення навіть дрібних пошкоджень, позбавить від дорогого ремонту у майбутньому.

Регулювання системи управління автомобілем

Регулювання рульової рейки - процес безпосередньо пов'язаний з діагностикою. І той і інший етапи пов'язані з оглядом, перевіркою і, можливо, наступною частковою або повною розбиранням механізму.

Люфт усувається за допомогою регулювання притиску рульової рейки. Для того, щоб визначити, чи перевищує люфт гранично допустиме значення (це 0 - 10 міліметрів), необхідно встановити передні колеса прямо і виміряти відстань повороту керма при нерухомих колесах. Краще це робити на естакаді і двом - один затягує або послаблює регулювальний гвинт, інший перевіряє результат обертанням керма. Після регулювання необхідно провести перевірку під час їзди. Якщо регулювання не дала ефекту - доведеться знову-таки приступати до розбирання механізму і перевіряти на справність всі деталі.

Щоб просто відрегулювати положення керма вручну, необхідно натиснути на важіль спеціального фіксатора, вирівняти кермо, як вам було б зручно їм керувати, потім просто відпустити важіль. Кермо залишиться в обраному вами положенні. У сучасних автомобілях є також автоматичне регулювання, яка забезпечується електронним пристроєм, підстроєним під водія.

Якщо ж відбувається витік, чути стукіт доведеться рейку розбирати повністю. Опис процесу розбирання може налякати початківця водія, який вирішив самостійно відрегулювати рульову рейку. Однак сам процес не настільки складний ... якщо, звичайно, у вас є час, терпіння, досвід і бажання.

Для початку необхідно ретельно оглянути абсолютно всі деталі - від вала і втулок до ущільнювачами та манжет. Після огляду і дефектації деталей, вони очищаються від бруду, оцінюється їх стан. Береться до уваги знос, наявність корозії і деформацій. Потім - заміна елементів (бажано виключно новими і високоякісними матеріалами, які можна знайти в автосервісі), мастило, збірка, прокачування.

Як проходить ремонт рульової рейки в автосервісі

При появі перших симптомів зносу рульової рейки відкладати її ремонт не варто - це може бути чревате серйозними наслідками. Стук, гул, підтікання рідини, неслухняність керма - це сигнали до дії. Сьогодні або завтра елементи конструкції прийдуть в повну непридатність, і найгірше, якщо машина втратить управління прямо на дорозі.

Здача автомобіля на короткий термін в спеціалізований автосервіс з перевіреною репутацією, досвід його майстрів, порівняно невеликі вкладення у власну безпеку - і ваша машина буде слухатися вас, як новенька.

Зазвичай цей трудомісткий процес ремонту прихований від очей більшості автовласників. Тим часом, було б не зайвим кожному ознайомитися не тільки з ціною і терміном проведення робіт, але і всіма нюансами ремонту: станом деталей кермової рейки на момент здачі авто в автосервіс, якістю запасних частин і особливостями процесу розбирання-збирання.

Відбувається він так:
Майстер обов'язково опитує автовласника про ознаки несправності. Під час бесіди з'ясовується, що його турбує і які він має побажання на цей рахунок.

Далі проводиться первинний огляд і пошук несправності, найчастіше попутно виявляються додаткові «симптоми», які не помітив водій.

При необхідності може бути проведено попереднє тестування на справність за такими параметрами, як: механіка і гадравліка.

Рульова рейка знімається і демонтується. Проводиться розбирання - повна або часткова, залежно від необхідності; в ході даної процедури фахівець перевіряє стан валів, сальників, рухливих механічних пар, зубчастих зачеплень, ущільнювачів тощо

Різні моделі вимагають кілька різний підхід (порядок виконання робіт, використання обладнання і деталей різних типів), однак принцип залишається один і той же: очищення корпусу, злив рідини гідропідсилювача, установка машини на підставках безпеки, знімання коліс, керма, кожуха рульового вузла, від'єднання рульової хрестовини, роз'єднання рульової тяги і шарніра і т.д.

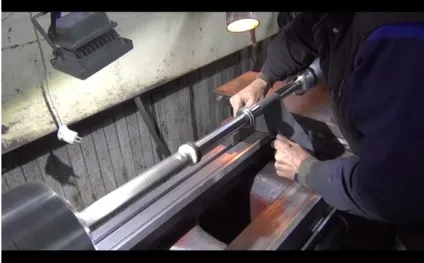

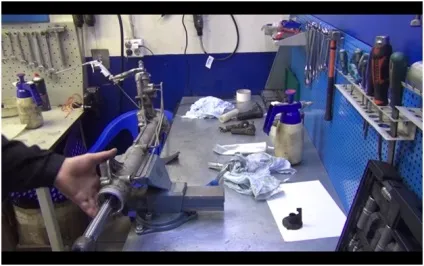

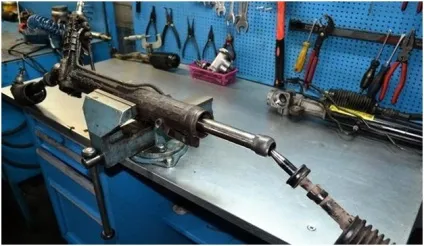

Знятий механізм встановлюється на верстак, а далі йде його розбирання, перевірка, шліфування, мастило і заміна непридатних деталей. Всі нові запчастини призначені саме для тієї або іншої моделі і поставляються від офіційних дилерів.

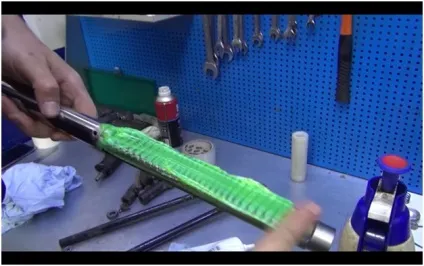

Незалежно від зношеності зазвичай змінюються гумові прокладки і сальники. А зняті запчастини, які будуть встановлені назад, обов'язково промиваються в розчині, наноситься мастило.

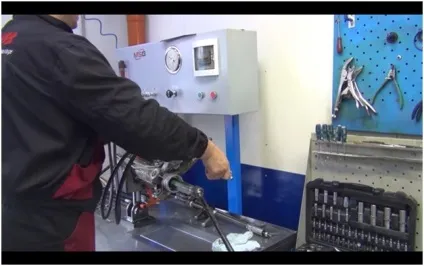

На стенді проводиться перевірка якості, виконаної роботи, а також герметичність зібраного вузла, і після закінчення всіх робіт в справну систему заливають нові технологічні рідини, далі систему прокачують.

До слова, якщо знос всіх деталей кермової рейки занадто високий, краще замінити її новою. З урахуванням того, що робіт майстрами з розбирання, заміну, шліфовці, збірці і т.д. буде проводитися менше, а нове завжди працює краще і довше нехай і відремонтованого старого, в цьому є своя вигода.

Якщо всі роботи майстрами автосервісу виконані якісно, ​​в цьому скоро переконається і сам водій, як тільки сяде за кермо.

Поради автолюбителів

Водії зі стажем знають не тільки, наскільки важлива нормальна робота такого вузла, як рульова рейка, але і секрети продовження терміну її експлуатації:

• У холодну пору року перед виїздом потрібно повільно і плавно прокрутити кермо в різні боки. Таким чином, прокачується масло через всі деталі і відбувається його розігрів. Тільки робити це варто вже після прогріву двигуна.
• У граничному положенні кермо потрібно утримувати не довше 3 секунд. Якщо почується дзижчання насоса, це говорить, що навантаження на систему гранично.
• Боротьба за чистоту масла підручними засобами (наприклад, підвіс магніту в бачку для захоплення залізної пилу і стружки) може, навпаки, позначитися на ньому негативно. Якщо масло змінює свій колір незабаром після заливки або в ньому з'являються сторонні предмети, краще провести повноцінну діагностику. Це ознака несправності елементів рейки.
• Завжди використовуйте якісні масла, мастила та запчастини. Тільки рекомендовані виробником і у перевірених постачальників.
• При парковці не виставляти рульове колесо в крайні положення.
• Намагайтеся вчитися водити автомобіль найбільш акуратно, вповільнюючись перед подоланням перешкод у вигляді ям, бордюрів, трамвайних рейок.

• Регулярно проводите профілактичні огляди, в тому числі на цілісність ущільнювачів, пиляків. Незначні зазори можуть привести до значних пошкоджень валу і інших деталей.
• Якщо помітили, що рульова рейка почала проявляти ознаки поломки (стук, гул, погана віддача керма і т.п.) - не чекайте. При виникненні причин, що вказують на необхідність кваліфікованої допомоги, зверніться в спеціалізований центр.

Увага! Несправність рульової рейки - ризик і для авто, і для водія, і для всіх учасників дорожнього руху.

• ви з закритими очима можете розібрати і зібрати рульову рейку,
• досконально знаєте всі ознаки її несправності,
• можете сказати, чим вони викликані, як їх виявити і усунути ...

• у вас немає впевненості, що ви самостійно зможете привести цей найважливіший в авто вузол в нормальний робочий стан,
• ви бажаєте, щоб діагностика, регулювання і ремонт були зроблені на вищому рівні,
• вам потрібна тверда гарантія якості ...

ЗВЕРТАЙТЕСЯ! Вам з радістю допоможуть фахівці сервісних центрів «Zet-Авто», що надають послуги технічного обслуговування і ремонту автомобілів різних класів і моделей на високому якісному рівні.
