Як зробити подовжувач своїми руками

Подовжувач дуже часто використовується в повсякденному житті, а особливо це корисна річ на будівельному майданчику, де, як правило ще немає повноцінно працює електричної мережі. Звичайно ж, простіше піти в магазин і купити собі потрібно подовжувач, але не завжди можна знайти той, який підходить саме вам з тих чи інших технічних характеристик. Тому зараз я розповім вам, як зробити подовжувач своїми руками всього за 15 хвилин, та й по грошах він буде значно дешевше покупного.

Перш ніж приступити до виготовлення подовжувача потрібно знати для чого він буде використовуватися, а вірніше яка максимальна потужність буде до нього підключатися. Від цього буде залежати перетин дроту та інші комплектуючі. Але все ж я рекомендую зробити невеликий запас по потужності, щоб потім, якщо потрібно буде підключити якийсь потужний прилад, не купувати новий подовжувач.

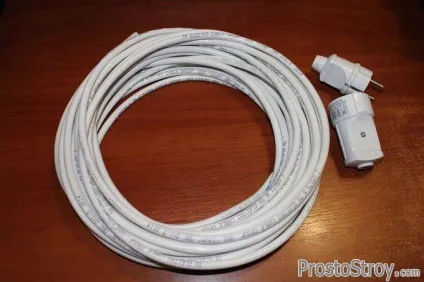

Подовжувач буде складатися з трьох компонентів:

• кабель (ПВС);
• електрична вилка;
• гніздо або розетковий блок.

Як же правильно підібрати комплектуючі? Як я вже говорив раніше все залежить від потужності, що підключається. Якщо планується підключати прилади загальною потужністю до 2,2 кВт, то розетку і вилку потрібно брати на максимальний струм 10 А, а провід перерізом не менше 1,0 мм 2. Якщо навантаження на подовжувач буде до 3,5 кВт, то вилка і розетка повинні бути розраховані на струм 16 А, а провід перетин не менше 1,5 мм 2.

Що ж станеться, якщо у цей подовжувач з малим переріз проводу підключити прилад великої потужності? Подовжувач просто перегорить. Це відбудеться тому, що провід невеликого перерізу при великих навантаженнях буде сильно грітися через великий опір. Будьте уважні і не допускайте даних ситуацій.

Як приклад я розповім, як зробити подовжувач своїми руками для підключення приладів до 3,5 кВт. Вилка та гніздо на 16 А, провід ПВС-2х1.5 мм2.

Зачищаємо дроти з обох сторін кабелю.

Розбираємо вилку і приєднуємо дроти до контактів.

Залежно від будови вилки не забудьте на початку завести кабель в корпус вилки.

Перевіряємо чи надійно зафіксовані дроти і збираємо вилку назад.

Точно таку ж операцію проробляємо і з гніздом. Розкручуємо його, протягуємо кабель і прикручуємо дроти до контактів.

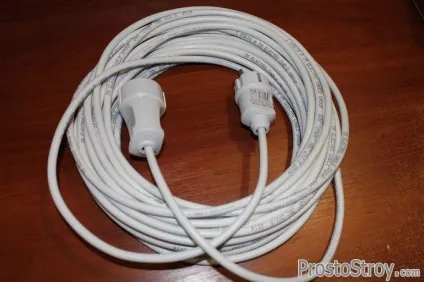

Ось таким чином можна за кілька хвилин зробити собі подовжувач.
