Як зробити підсвічування коліс велосипеда

Для монтажу світлодіодним стрічки на колесо Ви повинні володіти первинними навичками радіомонтажу. Вміти користуватися паяльником, облужівать дроти із застосуванням каніфолі, тобто все те, що вміє початківець радіоаматор.

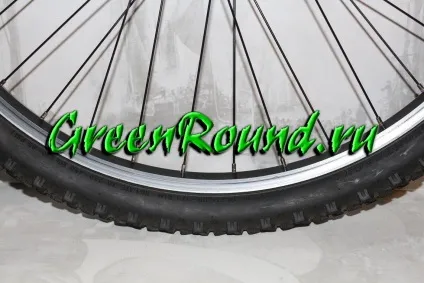

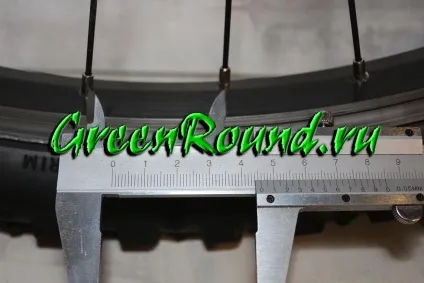

На фото вище представлено колесо велосипеда з 36-ю спицями. Основною особливістю даного колеса є відстанню між спиць, воно менше 5 сантиметрів, в зв'язку з чим виникає ряд складнощів і плюсів в процесі установки світлодіодного підсвічування.

Відстань між центрами спиць на даному колесі становить 46мм. Профіль обода з кутом по центру і спиці зміщені від центру профілю, але це не критично.

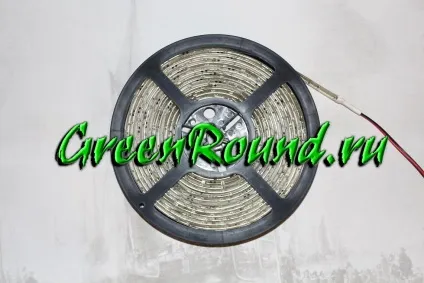

Для підсвічування двох коліс досить однієї котушки світлодіодної стрічки. Довжина стандартної котушки 5 метрів.

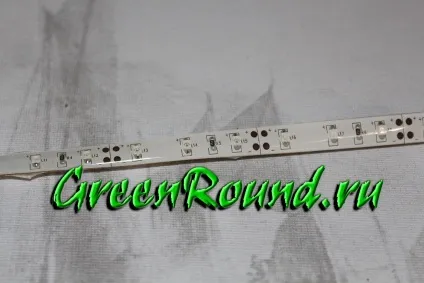

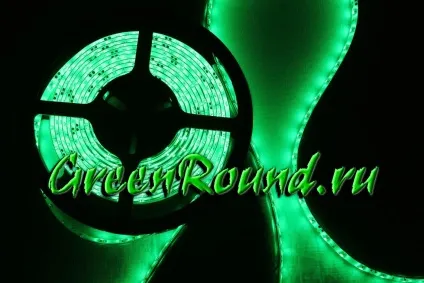

Для початку включимо світлодіодну стрічку від блоку живлення або акумулятора для перевірки на працездатність і виявлення можливих дефектів. Світлодіодна стрічка для установки на колесо з 36-ю спицями обрана відповідно до статті (за вибором світлодіодної стрічки).

Перевіряємо зроблений вибір: Герметична світлодіодна стрічка залита епоксидною смолою, на самоклеющийся підкладці, кількість світлодіодів 300 шт на 5 метрів, корпус світлодіодів 3528, кратність різу 5см по 3 світлодіода, ширина стрічки 1 см, напруга 12 вольт, колір підкладки білий. (RTW-5000E 12V 3528 300 LED)

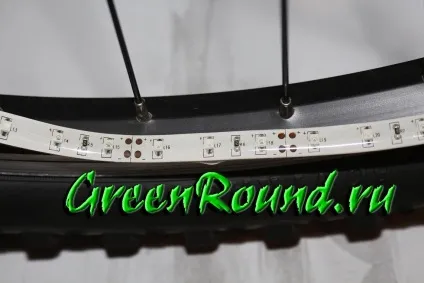

При монтажі світлодіодним стрічки ми не будемо розрізати її на модулі. За рахунок її ширини виріжемо отвори для спиць і просто одягнемо її на спиці, але поки не випереджаючи події почнемо по порядку:

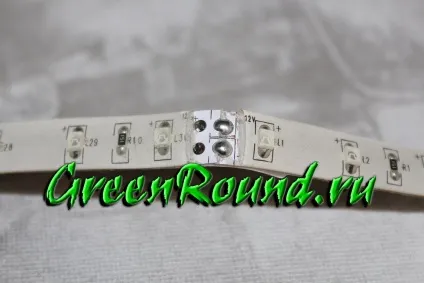

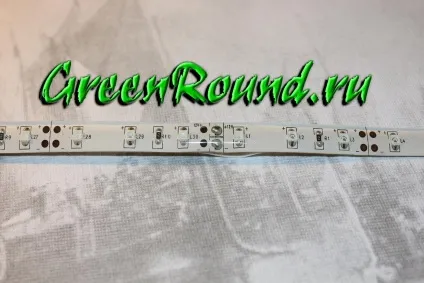

Світлодіодна стрічка представляє собою відрізки по 50см з'єднані в котушку (5 метрів). Ці місця з'єднання відрізняються від звичайних місць розрізу стрічки. На них видно сліди пайки.

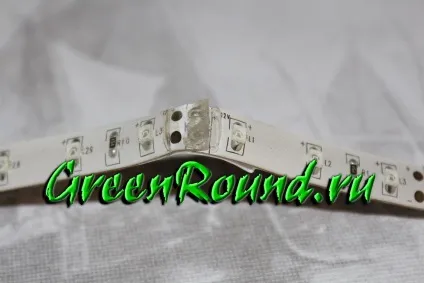

Надрізаємо не глибокий рухом канцелярського ножа герметизирующий шар, ріжемо не на всю глибину. Робимо це акуратно, щоб не пошкодити друковану плату стрічки. Відколупували епоксидне покриття.

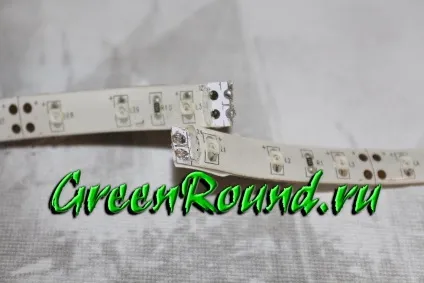

Під розпаяно монтажною платою розрізаємо самоклеючу підкладку і її захисну плівку.

На одне колесо 4 відрізка світлодіодної стрічки буде досить (4 х 0,5 м = 2м), це з запасом в 25 см. А за фактом 36 спиць - це 35 модулів світлодіодної стрічки по 5 см кожен, разом - 175 см світлодіодної стрічки.

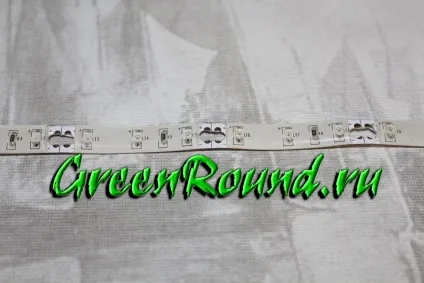

Далі багаторазово повторюємо ряд операцій: Надрізаємо епоксидний шар відступивши від світлодіода приблизно 2,5-3 мм. Ріжемо неглибоко, не доводячи лезо до друкованої плати стрічки.

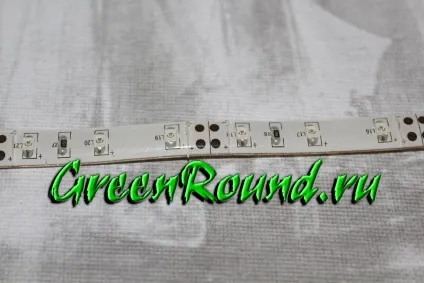

Зачищаємо епоксидне покриття, воно ж герметизирующий шар. Воно легко виколупується руками.

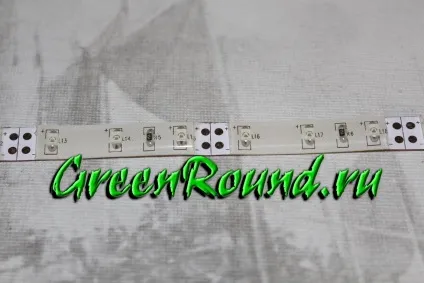

Тепер стрічка готова для прорізання в ній отворів. Це можна робити ножицями, але такий спосіб дуже трудомісткий.

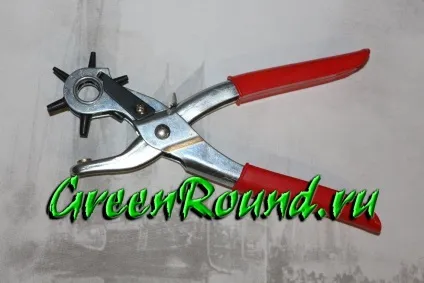

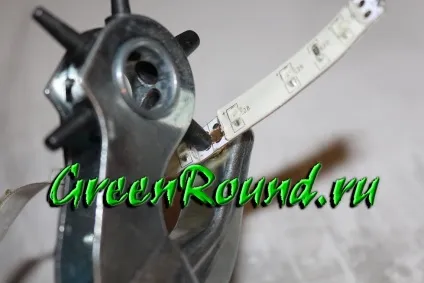

Для економії часу скористаємося діркопробивачем, його можна купити в будівельному магазині, даний екземпляр коштував близько 100 рублів.

Проробляємо овальні отвори, діаметр насадки 4,8 або 5 мм. УВАГА даний розмір тільки для стрічки шириною 10мм.

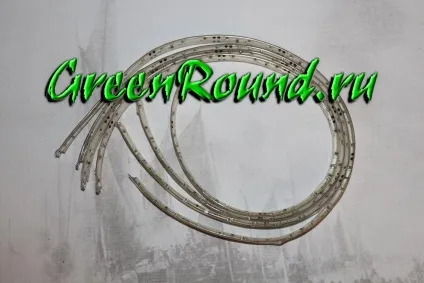

Стрічка з пророблену отворами для спиць.
