Як зробити окучник для мотоблока своїми руками, креслення, відео, фото
види окучников
Підгортальники, діляться на два види звичайний (лістерний, плугообразний) і дисковий окучник. Звичайний окучник, все більше втрачає свої позиції, на воне дискового, за допомогою якого, картопля та інші культури підгортати набагато легше і зручніше. Нижче, піде розмова саме про виготовлення дискового підгортальника своїми руками. За правильного виконання даного виду робіт, дивіться тему «Підгортання мотоблоком».
Робимо окучник для мотоблока своїми руками
На сьогоднішній день, в продажу є маса дискових окучников від різних виробників. Але найчастіше їх ціна, відлякує. Набагато практичніше. Буде зробити окучник до мотоблока своїми руками.
Складається окучник з наступних деталей:
- 2 гвинтових талрепа
- Т - образний поводок
Перед виготовленням. Необхідно знайти підходящий матеріал, для дисків, можуть послужити сталеві листи товщиною 2-3 мм, яким надається опукла форма.

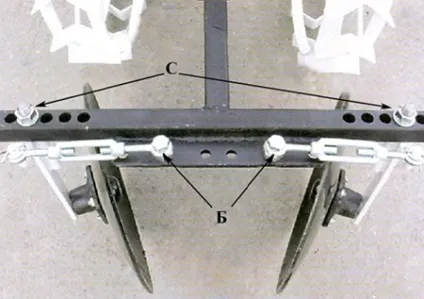

Гвинтові талрепи, виконують функцію регулювання кута повороту дисків уздовж вертикальної осі. Підігнати диски під необхідну ширину міжрядь, досить просто, це робиться шляхом переміщення вертикальних стійок. Ці стійки «С» показані на фото нижче, там же, можна побачити, як за допомогою болтів «Б», регулюється кут атаки дисків щодо ходу руху мотоблока.
Важливо! Щоб при роботі мотоблок не виводила в сторону, диски підгортальника. Повинні бути встановлені строго симетрично.

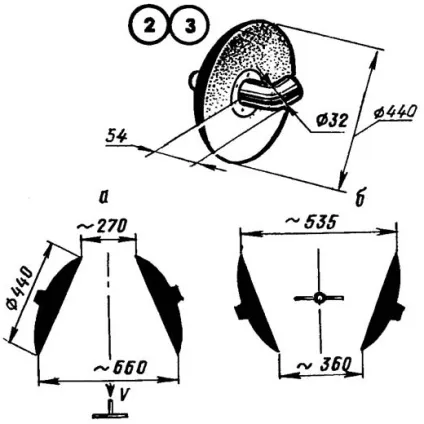

Креслення підгортальника для мотоблока

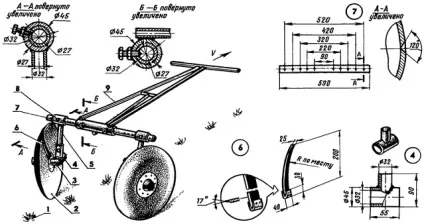

При складанні виготовлених деталей, дотримуйтеся їх розмірів, зазначених на кресленні. На кресленнях нижче, досить доступно описані всі нюанси конструкції підгортальника, розміри, і складнощів у виготовленні підгортальника своїми руками, виникнути не повинно.
Для кріплення підгортальника до мотоблока, використовуємо кронштейн зчіпки без гряділя. Повідець зібраного підгортальника кріпимо до кронштейну двома болтами і стопором. Стопор вставляємо всередину квадратної труби і притискаємо його зовні. Використовуючи два болта, потрібно повернути кронштейн зчіпки і виставити поводок уздовж поздовжньої осі. Гайками фіксуємо положення.
