Як зробити кульову млин руками - винаходи

В одному з минулих випусків каналу «Make Fire» можна було побачити саморобну кульову млин. У цьому випуску ведучий розповість про те, як зробити своїми руками. Для цього знадобляться два ролика, з зламаного картриджа лазерного принтера. Взяти можна будь-які ролики. З того ж картриджі взяв шестерінки з капролона (зносостійкий матеріал) і підшипники ковзання. Також потрібен двигун від старого принтера. Потужність 80 ватів. Робоча напруга 12/24 вольта. Два дерев'яних брусків довжиною 150 метрів. З ним будуть кріпитися підшипники ковзання.

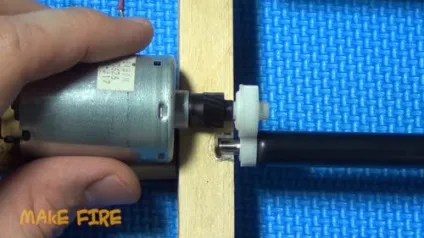

Поєднавши два бруска майстер висвердлив посадочні місця під підшипники. Допрацював дремелем. Посадив на епоксидний клей. Приміряємо шестерні. Внутрішній діаметр збігається з зовнішнім діаметром вала. Зачищаємо поверхні. Садимо на епоксидну смолу. Приміряємо двигун на передбачуване місце установки.

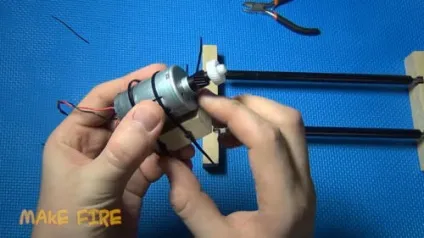

Щоб закріпити мотор кульової саморобної млини, майстер зробив з невеликого бруска підстави. Просвердлені 2 наскрізних отвори, вставив у них стяжки, закріпив двигун. Далі розміщуються місце, де виходить провід живлення, що йде до движку. Також для установки вимикача і роз'єм для блоку живлення. Після обробки дремелем вийшли посадочні поглиблення під вимикачі роз'єм БП.

Для додання жорсткості конструкції використовувати два алюмінієвих куточка довжиною 300 міліметрів.

Кріпити куточки будемо за допомогою 4 міліметрових смушкових гайок.

Попередньо висвердлив торці дерев'яних брусків - отвори під гвинти. Відрізавши капелюшок гвинта, вклеїв решту епоксидною смолою. Приєднав моторчик до дерев'яної основи. Припаяв кнопка в роз'єм джерела живлення.

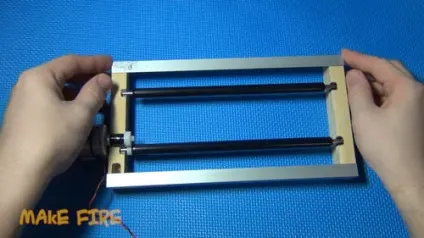

Збираємо всю конструкцію кульової компактної млини і тестуємо.
