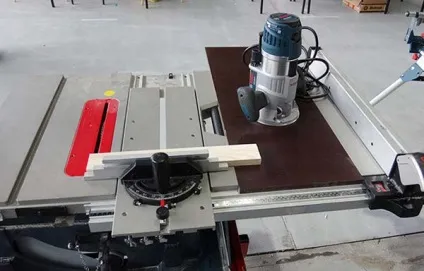

Як зробити каретку для фрезера своїми руками
Для того щоб сконструювати верстат ЧПУ, необхідно використовувати кілька варіантів агрегатів. Пристрою не заводського виробництва часто мають рейки з каретки машинки для друку, а також принтера. Основні якісні показники впливають незворотнім чином на показники обробки та пристрої на базі фрезерного верстата з шипорезной кареткою, тому зайва економія може тільки нашкодити.
Найчастіше використовуються поліровані вали, які відрізняються невисокою ціною. Купівля цих елементів труднощів не складе. Вони підлягають монтуванні і обробці. Найчастіше виготовляються з міцної сталі.
Після цього верхні шари підлягають загартовуванню індукцією, що благотворно впливає на період використання і показник зносу. Ідеальна гладкість дає можливість переміщатися каретці по полірованому шару гранично вдало. З обох країв вали можна кріпити двома руками без зайвих проблем.
Але також на ринку є чимало підроблених елементів з низькоякісного металу, тому що ймовірність точної перевірки на місці дорівнює нулю.
- Підстава не фіксується. Вал можна підтримувати тільки на підставі двох кріпильних пристроїв. Це дає можливість значно полегшити інсталяцію власноруч, але при цьому в незалежності від настільної опори. Через це підвищується можливість допущення дефектів під час обробки виробу. Після закінчення часу напрямні для каретки токарного верстата скочуються і викривляються.
- Є провисання на довгих проміжках. Через провисів вал з довжиною більше 100 см не використовують при обробці для верстата. Мають також значення товщини і довжини валовий поверхні. Найкращий варіант - це 0, 05, а ще вигідніше 0,06 - 0,1.
Підшипники в каретці для фрезера
Виділяють два різновиди підшипників при інсталяції напрямних:
- Втулки для кулькових елементів.
- Підшипники для забезпечення ковзної поверхні.
Кулькові циліндричні обтічники, а також деталі для забезпечення кочення в порівнянні з рейковими каретками мають два значних мінуса: незначний рівень вантажопідйомності і немаленький люфт. Для забезпечення підтримки ваги шипорезная каретка встановлюється на направляючу лінію по кілька валів.
Недоліки такого роду підшипників:
- Витримують невелике навантаження.
- Освіта високого тиску внаслідок невисокого ресурсу функціонування. Необхідність періодичної заміни валу через утворення канавки.
- Тирса і липка пил забивають слоти.
Підшипники для забезпечення ковзання по поверхні виробляють з нетвердих металів, таких як капролон. У разі витримування всіх допусків показники вантажопідйомності і прецизійності підшипника ковзання достатні високі. Проте тирсу і бруд не здатні нашкодити агрегату. Але це стосується лише до деталей з бронзи, які якісно оброблені.
Згодом відбувається знос вироби, який вимагає періодичної підгонки, щоб позбутися для позбавлення від зазорів. Як правило, для виготовлення власними руками застосовують більш доступні підшипники.
Вали для шліцьових втулок
Усередині поздовжнього вала рухаються певні втулкові кульки. Конструкція має високий рівень жорсткості, набагато жорсткіше, ніж звичайні вали після шліфувальної обробки. Мають також більш тривалий період використання. Посилення крутильного вала мають додаткове значення. Вони дуже вдало можуть бути інстальовані на кріпильну конструкцію вала.
Значним недоліком шлицевого направляючого є дорожнеча. Це є причиною рідкісного використання в стандартних агрегатах ЧПУ.
Вали з перетином у формі циліндра
Циліндрична конструкція дає можливість утримувати рівновагу по всій довжині, не допускаючи провисаючих елементів через вагу, який має шипорезная каретка. Даний вид напрямних отримав ще назву лінійних опорних валів. Мають точну фіксацію уздовж корпусу механізму завдяки різьбовим отворів. Такі напрямні дозволяють пересувати каретки з великою вагою, не допускаючи провисання.
Недоліки, пов'язані з циліндричними валами верстатів:
- Недовгий період експлуатації.
- Значний показник люфту стрижнів.
Якщо в лінійних підшипниках в рівній мірі взаємодіють з навантаженнями різних направляючих векторів, то на валах з циліндричним перетином шипорезная каретка не так стійка.
Це є наслідком закритої втульной поверхні, якою не володіє шипорезная каретка. А тому необхідно враховувати той факт, що апаратна частина з ЧПУ буде функціонувати менш стійко, ніж схожий верстат, використовуючи звичайні круглі рейкові рушії.
Сучасні циліндричні рейки виробляються і відомими компаніями, і невеликими кустарями. Це впливає на вартість апарату і його технічні складові. Трапляється, що каретки і рейки одного виробника не відповідають загальним стандартам.
Напрямні на рейках для профільних цілей
Даний вид напрямних встановлюється в високоточних металорізальних верстатах з ЧПУ.
Основні різновиди: з кульками і роликами.
Напрямні з конфігураціями
Стандартні направляючі мають доріжку, на якій встановлені спеціальні каретки. Це дає можливість розподілити навантаження по всій довжині доріжки - кулька прикріплюється до рейкового рушія по дузі з високою часткою точності. Каретки з важкою вагою не перестають рухатися прямолінійно. Мають високу довговічність з низьким рівнем люфту.
Недоліки рейок на кульках:
- Місця кріплення повинні бути прямолінійними і без всяких шорсткостей.
- Важкий процес монтування на верстат.
У відкритому продажі є безліч моделей кареток дуже неоднозначних за вантажопідйомністю і натяжним елементам. З цієї причини їх виробництво не є домашнім, більшою мірою ринкова продукція високої якості. Найкращі напрямні елементи випускаються під брендом ТНК, а також Хівін.
Профільні напрямні з роликом всередині
Одне з кращих напрямних, яке має плоскі качають пази. Замість кульок вбудовані ролики.
Це позначається на ефективності роботи направляючих модулів. Найкраще підходять для обробки каміння, а також для таких металів, як сталь і чавун.
Рейки з призматичним перетином
Основне місце установки: обробна промисловість. Рейки не підлягають демонтажу, входять в структуру станини.
Дуже складно проводити і ремонтувати. Не підлягають демонтажу своїми руками. Використання: обладнання для професіоналів на базі ЧПУ.
Як зробити каретку для фрезера своїми руками
Що можна використовувати для виготовлення саморобної каретки або санчата в домашніх умовах:
Використовується тільки куточок зі сталі, і ніколи алюміній. Сталь або кругляк можна ще більше загартувати або нічого не змінювати. Але обов'язково відшліфувати. Для інсталяції не треба вибирати широкі підшипники, краще вузькі, але з високою часткою тертя. Діаметр болтів не може бути більше, ніж внутрішній діаметр свого катка.
