Металеві ворота для гаража

Металеві ворота для гаража воліють встановити більшість власників. Адже це довговічна і надійна конструкція. Як зробити гаражні металеві ворота - ми сьогодні розглянемо поетапно. Все можна буде зробити своїми руками, і тому ціна виробу обмежиться вартістю матеріалу.

Правильне виготовлення металевих воріт

Якщо зробити неправильно креслення, тоді ви просто їх не вставите в отвір. Якщо не правильно зробити зварювання, тоді ви отримаєте ненадійну конструкцію. Тому варто поставитися серйозно до кожного етапу.

що знадобиться

Гаражні ворота металеві своїми руками треба починати робити з вибору робочого місця, інакше ви не зможете зробити правильну геометрію конструкції.

Також з закупівлі інструменту і матеріалу:

В першу чергу, шукаємо рівне місце. Воно повинно бути більше габаритів воріт на метр. Адже ви повинні вільно переміщатися.
Кладемо швелер. Його треба виставити в одній площині. Інакше після зварювання ви отримаєте пропелер. Для цього можна застосувати гідравлічний рівень або просто будівельний, але великої довжини.

Тепер треба буде запастися інструментом і матеріалом:

рулетка;
Апарат для зварювання;
болгарка;
рівень;
Металеві куточки для виготовлення кріпильної (несучої рами);
косинець;
засувка;
Обшивка (дерево, сталевий лист, профнастил, кування - на ваш вибір);
петлі;
Профіль - 60х20 або 60х30.

робимо креслення

Перший крок - виконання креслення. Зробити його легко: намалюйте на паперовому листку ескіз, вказавши при цьому всі розміри і матеріали.

Ворота металеві для гаража треба робити по необхідній висоті і ширині (див. Оптимальний розмір гаражних воріт в різних варіантах):

Мінімально допустимі значення: від ворітної рами до корпусу машини (з обох її сторін) має бути вільна відстань не менш 30 см. І чим це простір більше, тим комфортніше буде заїжджати в гараж.
Зазвичай ширину гаражних воріт роблять від 2.5 до 3м. Але все ж доцільною і максимальної допустимої шириною вважається показник в 5 м.

Важливо: перед тим, як вибрати ширину воріт, обов'язково врахуйте той факт, що від ворітної рами до стіни, розташованої перпендикулярно, необхідно залишити, як мінімум, 80 см відстані.

Висота конструкції буде залежати від габаритів автомобіля і, як правило, вона дорівнює 2-2.2м. Але, якщо Ви власник мікроавтобуса, то ці параметри збільшуються - отвір 2.5м.

У цій статті розглянемо, як робляться металеві гаражні ворота своїми руками з рамою і двома стулками. При цьому рама охоплює собою гаражний підйом і в'їзд.

Зробити таку раму можна з сталевого куточка товщиною не менше 65 мм.
Для створення каркаса підійде профіль прямокутного типу або куточок 50 мм.
Готову конструкцію обшивають бляхою (товщина 2-3 мм). Петлі повинні бути посиленими і перебувати зовні.

Далі можна приступати до обчислення необхідної кількості матеріалів і відправлятися за ними в магазин. При цьому враховуються параметри намальованої раніше схеми гаражних воріт.

Воротна рама

Ворота металеві для гаража повинні кріпитися на рамі, яка обрамляє отвір. Тут варто застосувати потужний куточок. Адже ворота не легкі. Також це буде корисно і з точки зору безпеки.

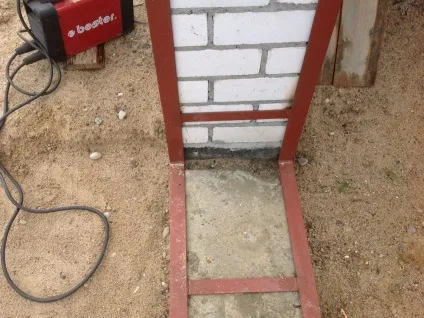

Бажано зробити таку раму ще при зведенні фронтальної стіни. Після того, як буде готова певна частина кладки (50 см), роботи з будівництва стіни потрібно тимчасово відкласти для установки воріт.
Гаражна рама являє собою дві частини: внутрішню і зовнішню. За допомогою болгарки нарізаємо з куточка 4 частини, висота яких дорівнює отвору воріт, і ще стільки ж частин з довжиною, що відповідає отвору по ширині.
Розкроїти куточок рівно допоможе такий спосіб: відрізають з запасом 10 см або відміряють бажане відстань відразу, далі внутрішню сторону куточка (розташовується зсередини отвору) підганяють за розмірами так, щоб вона відповідала проемним габаритам, а з зовнішньої і внутрішньої сторін стіни (вгорі і внизу) залишають смужки довжиною 5 см або просто обрізають їх кутом - це забезпечить більш зручний процес зварювання їх між собою.
Готові полотна розкладіть на рівній площині (використовуйте для перевірки рівень) і заміряйте всі кути. Не забувайте виконувати радіус в 90 гр. (Перевіряйте косинцем).

Щоб зробити каркас, куточки зварює один з одним.

В цьому випадку можна використовувати кілька варіантів зварювання:

Один край куточка накладається іншим і заварюється.
Сварка знаходиться в одній площині - край зрізають кутом. Але і характеристики міцності даного зчеплення будуть нижче, ніж внахлест.

Увага: Якщо куточок «мотає» при зварюванні, усунути це можна, використовуючи обрізки куточка і важіль, приварені до нього, що забезпечить правильну геометрію рами. Куточки слід приварити до нього, одночасно утримуючи в необхідному положенні.

Від зварювання часто залишаються будь-які огріхи. В даному випадку шліфуємо зовнішню сторону рами (з максимальною обережністю), так як саме тут прилягання стулки буде максимально міцним.

Робимо коробку для стулок

Металеві ворота на гараж включають в себе дві стулки. Коробка або рама для стулок повинна бути трохи менше, ніж сам каркас гаража, щоб стулка щільно стикалася з його зовнішньою стіною і входила без праці в отвір.

Робимо раму стулок

Увага: Виготовити такий короб ви можете з прямокутного профілю або сталевого куточка (як і для ворітної рами). Різниця тільки в зручності виконуваних робіт і вантажопідйомності.

Ріжемо матеріал на 4 частини, довжина кожної з яких менше, ніж висота ворітної рами на 10-15 см. Цей зазор дозволить стулок легше заходити в отвір.
Стулок планується дві, тому необхідно зробити 4 полотна в горизонталі - ширина дорівнює ворітної рами.
Цю ширину розділіть навпіл і відніміть 30 або 35 см.

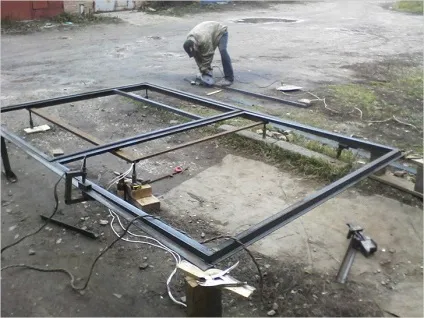

Тепер знову розкладаємо відрізки на рівній площині і заміряємо всі кути з особливою ретельністю. Більш оптимальний варіант - відразу ж помістити їх усередину готової рами для воріт, що дозволить побачити всі наявні огріхи. Кути 90 гр.

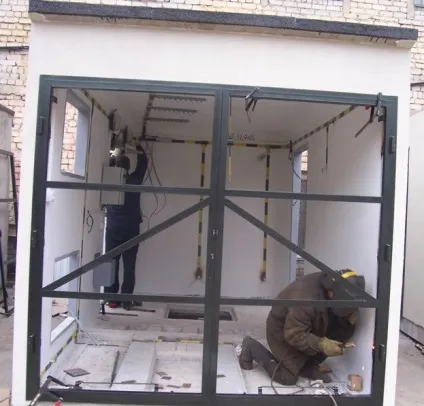

Зварює з металевих полотен каркас. Якщо хочете підсилити конструкцію, можете приварити до неї ще один лист матеріалу (горизонтальний) - буде виступати в якості розпірки і збереже правильну геометрію стулок. Підсилює деталь повинна бути розташована по центру каркаса.

обшивка стулок

Для того, щоб виготовити стулки, візьміть той же листовий матеріал. Врахуйте наступний факт: максимальну надійність має лист сталі товщиною, як мінімум 2 мм.

Розріжте даний лист на дві частини різні по ширині. Висота кожної з них повинна бути на 3-4 см більше висоти гаражного отвору. Крім того, перша частина має меншу ширину, ніж у каркаса на 1-2 см, друга - повинна бути на 2 см більше.
Потім обидві цих частини приваріть до каркасу на будь-яку із стулок (як вважаєте за потрібне, вона завжди буде розчинятися другий) так, щоб їх виступ знизу і зверху за його межі становив 1-2 см.
Ми залишаємо зазор 1 см, щоб полотно не доходило до крайніх меж каркаса, а друга стулка максимально міцно до нього прилягала. Другу стулку приварюють так: за межами каркаса залишаємо виступ 2-4 см.

Важливо: Якщо в процесі зварювання лист металу поведе, то прихопіть полотно по центру і кути, потім, рухаючись точковим методом, приварите полотно на відстані 10-15 см. Після закінчення робіт зварювання в куточках зріжте, щоб запобігти в майбутньому деформацію листа.

Монтуємо петлі з навантаженням (див. Петлі для гаражних воріт: їх види і особливості вибору). Спочатку до рами гаражних воріт приварюють нижню половину, а потім до розорювати стулці - верхню. Якщо хочете підсилити кріплення, можете приварити на петлі металеві смужки або арматурну вкладку.
Тепер візьміть смужку з металу товщиною 5-7 мм, зігніть її і приварити до стулки, а також до верху петлі. Арматурну вкладку приварюють з внутрішньої частини.

ставимо ворота

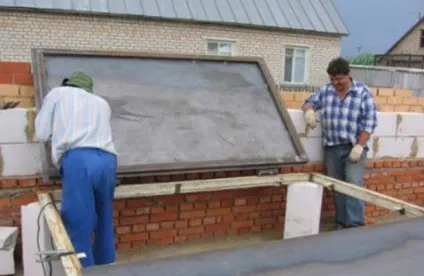

Спочатку виконують монтаж рам для воріт: внутрішньої і зовнішньої. Коли є вже 50 см стіни, встановіть в отвір гаражні ворота і перевірте, наскільки рівним є їх розташування: по горизонталі і вертикалі.

Робимо установку воріт

Далі з'єднайте рами один з одним, використовуючи металеві смужки шириною 4 см - приварювати їх потрібно з кроком 60 см.
Потім поверніться до створення гаражної фронтальної стіни за такою схемою: закладіть цеглою простір між внутрішньою і зовнішньою рамою. Одночасно замурую раму в кладку - приварити до неї прути з арматури завдовжки 20-30 см і закрийте їх між цеглинами в шов. Даних прутів треба, як мінімум, 3 шт. по висоті.
Як тільки досягнете верхній частині рами, закрийте її бетонної або металевої балкою перекриття. В кінці протестуйте роботу конструкції: добре чи функціонують воротні стулки, не "скрипить» чи метал і т.д.

Обшивають ворота правильно

Тут слід знати кілька важливих моментів, для того, щоб приварити ворота до гаражу правильно:

Обшивка стулок листом

Розмір залізного оцинкованого полотна повинен відповідати розміру стулок. Не забувайте, що левосторонняя стулка йде на профіль правої внахлест (на 1-2 см).
Лист приварюється знизу в декількох місцях (для кріплення до каркасу).
Обшивка правого боку на 1-2 см обрізається, тобто стає лівої - відстань, на яке лист заліза не доходить до кінця профілю.
Щоб в процесі зварювальних робіт полотно «не йшли» по каркасу, його приварюють по центру і по кожним кутах гаражної конструкції. В кінці дані точки обрізають, інакше один з куточків полотна може вигнутися назовні, тоді, швидше за все, знадобиться кувалда, щоб виправити це.

Нижні і верхні ділянки петель

Петлі слід підготувати заздалегідь. Перевагу віддайте кульковим конструкціям.

Приварите нижню частину петлі до рами, а верхню - до стулки зовні.
Щоб підсилити зчеплення, використовуйте смужку металу товщина 5-7 мм: необхідно вирізати її, зігнути і прикласти до ворітної стулці і до верхнього ділянці петлі.
Щоб зробити кріплення петель міцнішим, приварите з внутрішньої сторони арматурну вкладку.

Як утеплити розсувні ворота

Якщо проігнорувати цей пункт, то з теплого гаража через металеві ворота піде більшу кількість тепла - не найкращий варіант.

Тому зробіть утеплення:

Розташувавши на внутрішній поверхні стулок обрешітку з дерева. Утеплити можна скловатою, пінополістиролом або мінеральною ватою (див. Утеплення воріт гаража: як зробити правильно). Головне, щоб не залишалося жодних повітряних зазорів - заповнюйте всі проміжки ретельно.
В даному случає вистачить утеплювача шаром в 5 см. Зверху закрийте обрешітку вагонкою або плитами для облицювання. Всередині можна повісити завісу з пластика або брезенту.
Також можна це робити і без дерев'яних рейок. Для цього утеплювач просто наклеюється по площині і після цього зашивається оздоблювальним матеріалом.

Захист від злому

Навіть наявність хорошого і дорогого замку не є гарантією безпеки для вашого автомобіля і навряд чи зможе повністю захистити від грабіжників. Адже не важко зняти петлі або зрізати їх болгаркою. Саме так і надходили в лихі 90-е. Але вихід все ж є.

Приварите до каркасу (зсередини) в районі петель відрізок куточка. Виходить в результаті так:

При закриванні стулки куточок на 1-2 см заходить в стіну (для цього трохи вищербіте цегла) і чіпляється за раму гаража.
Навіть в тому випадку, якщо злочинці зріжуть петлі, у них не вийде відкрити стулки, адже вони будуть практично «намертво» триматися за верхню частину гаражної рами.

Установка замка-павука з наявністю штирів, міцно входять в підлогу, стіни і стеля гаража.

Крім самого «павука», бажано мати фіксуючий механізм, який буде гальмувати «павука» в закритому стані до тих пір, поки його не відкриють спеціальним ключем.
Але все ж, плануючи захист власного гаража, не перестарайтеся, адже в тому випадку, якщо Ви втратите ключі, ви просто не зможете потрапити в нього і доведеться зносити стіни.

Ремонт воріт і реконструкція

Буває так, що в процесі використання виникає необхідність коригування розташування гаражних воріт:

Металеві ворота в гараж цілком під силу зробити своїми руками. Інструкція допоможе врахувати всі нюанси виконання цієї роботи.
