Як зробити димар для лазні через стіну своїми руками

Щоб лазневі процедури не захмарювалися періодичною появою в мийному відділенні чадного газу, потрібна хороша зроблена згідно з усіма технологіями і нормам труба, для відводу продуктів горіння. Прокладають їх в стельовому просторі, що не дуже зручно, або через стіну. Другий варіант вигідніший.

Його простіше зробити

тому, що печі зазвичай розташовують біля стін, відповідно магістраль буде простіше вивести назовні.

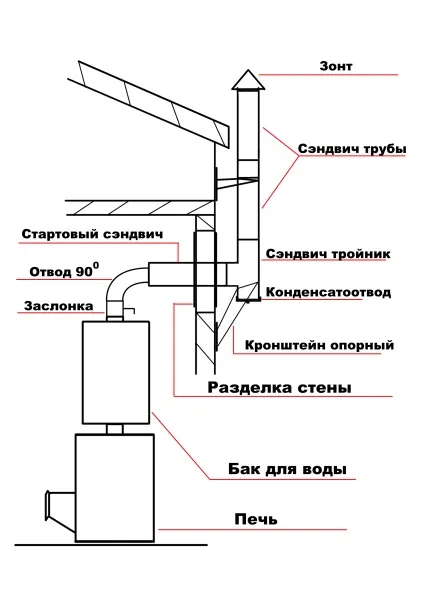

На малюнку показана схема правильного розташування димоходу через стіну. Труба повинна бути вище рівня покрівлі.

Два варіанти виведення димоходу

За конструктивною складовою димохід в бані виконується в двох варіантах: внутрішнім або зовнішнім. У тих чи інших ситуаціях, кожен вид працює по-своєму і перед облаштуванням необхідно правильно підібрати тип. Найпростішим і таким, що відповідає всім умовам експлуатації вважається внутрішній трубопровід монтується на будь-яку обрану піч для лазні. Його легше провести і утеплити. Але в той же час, він більш пожежонебезпечний. Зовнішній варіант організації димоходу, складніше в прокладці, але простіше в експлуатації і не має ніяких нарікань з боку пожежної служби. Але його складніше утеплити, і він сумісний не з усіма моделями печей.

Матеріали для влаштування

Головний критерій, згідно з яким і визначається тип димоходу. Внутрішній димохід, зазвичай викладають безпосередньо від печі, через стельове перекриття і роблять його з цегли. Це складна робота, супроводжувана попутними демонтажними процесами перегородок, прокладки через стельові перекриття і покрівельну конструкцію. Можна зробити внутрішній трубопровід і з оцинкованих труб. Але складність процесу при цьому, знижується незначно.

Зовнішній димохід, виводиться від печі через стінові перекриття, і піднімається над покрівельної конструкцією. Монтаж не обтяжений особливими складнощами, і зробити його можна в будь-якій стіні цегляного будови або лазні з бруса. На додаток до основних матеріалів, будуть потрібні наступні допоміжні механізми:

• хомути і куточки:
• кілька перехідних коліна по 45 градусів;
• кронштейни під опори;
• азбестове полотно;
• керамічний перехідною патрубок;
• кріпильні елементи, болти і гайки.

Набір може змінюватися в залежності від обраного матеріалу для виготовлення димоходу.

Правильна схема виходу димоходу через стіни. Відстань від печі повинно бути мінімальним.

Параметри димоходу для лазні

Перед початком роботи, потрібно правильно розрахувати вихідну потужність банної печі і підібрати до неї трубу відповідного діаметру. Занадто широкий відведення, буде виганяти разом з димом і тепло. У той же час, вузький діаметр не справлятиметься зі своєю роботою і дим стане просочуватися в парну або відділення для миття. Незручності створять і додаткові перегородки в лазні. через які доведеться прокладати труби. Зайві метри і загини, в обхід стін, знижують тягу.

Прямий тип димоходу має мінімум вигинів, але він не ефективний в плані теплосохранності. Якщо прокладати складну магістраль, то є ймовірність що вона не буде належним чином виводити продукти горіння. Потрібно знайти золоту середину. Горизонтальні проміжки відведення, краще зробити не довше 1 метра і не захоплюватися великою кількістю переходів і загинів. Максимум 3-4 вставки зі зміною напрямку.

Розмір труби виходить зі стіни наверх, повинен бути більше тягового каналу з печі. Така конструкція буде краще виводити конденсат, і не дозволить йому затримуватися на простінках. Переходи роблять не дуже круті, під кутом в 45 градусів. У таких з'єднаннях не буде накопичуватися сажа, що перешкоджає постійному відтоку диму. Коли зовнішні стіни лазні обшиті сайдингом. необхідно подумати про додаткове ізолювання, якщо димохід обладнаний прямий. Труба буде загострюватися на виході і розплавить обшивку. Якщо обладнаний багатоступінчастий димовідвод, то ізоляція використовується на розсуд.

Сендвіч труби для монтажу димовідводів. Внутрішня ізоляція покращує показники теплосохранності.

Розберемося з розміром труб

Товщина матеріалу, з якого виготовлені ступені димовідведення, не повинні бути менше 2 мм. Вони більш надійні і прослужать довше. Матеріал оцинкування або нержавіючий метал. Широку популярність сьогодні придбали сендвіч-труби. Усередині звичайної труби розташована ще одна, а в проміжку між ними знаходиться базальтова вата. Це додаткова ізоляція захищає димовідвод від загоряння і служить утепленням. Згідно складної конструкції, зовнішній і внутрішній діаметр зазнали зміна. Тому потрібно заздалегідь розраховувати вибір, з огляду на їх. Припустимо, висновок від печі дорівнює 15 см, якщо купувати звичайний димовідвод, внутрішній діаметр не зміниться, а в сендвіч трубі він буде менше. Необхідно це враховувати і купувати перехідники. А в цілому, такі труби відмінно підходять для дерев'яних лазень. коли необхідна додаткова ізоляція на виході.

Такі димоходи дорого коштують, і якщо вам необхідна економія, то можна використовувати звичайний варіант, і самостійно ізолювати з'єднання. Для цього продаються спеціальні кожухи, усередині якого додатково прокладається шар азбестового полотна або іншого термозащитного матеріалу. Для надійності можна на виході зі стіни облицювати місце керамічною цеглою. Але ця робота більш трудомістка і доведеться робити в стіні отвір великих розмірів.

Кріплення кронштейна для установки димовідводу до стіни лазні зовні.

установка димовидалення

Процес починається від джерела горіння, тобто від банної печі. Від неї відводиться патрубок з металу на відстань приблизно одного метра, тільки після нього можна буде приєднувати оцинковані труби. Дотримуйтесь правило з'єднань труб: кожне наступне коліно, має вставлятися усередину попереднього. Таким чином, створюється плавний перехід від кожного сегмента, без перешкод для вихідних газів.

На малюнку показаний ізолюючий короб, що вмонтовується в дерев'яних стінах. Усередині нього укладаються термоизолирующие матеріали.

Кілька порад з техніки безпеки

Дотримуючись нескладних рекомендацій по установці димоходу в лазні, можна в кілька разів знизити можливість загоряння і ймовірність неправильного функціонування:

• Намагайтеся по мінімуму використовувати пожежонебезпечні матеріали, в продажу є маса варіантів, ніж їх можна замінити.
• Підвищити ефективність і ККД роботи дозволить дефлектор для димоходу. Він є хорошою підмогою, якщо немає можливості використовувати труби широкого діаметра для збільшення тяги.
• Не нехтуйте додатковим утепленням, якщо використовується звичайна витяжна магістраль. Це знижує час прогріву і зменшує утворення конденсату на внутрішніх стінках, що сприяє осіданню на них гару.
• На виході з печі труба більш схильна до забруднення, тому потрібно передбачити установку невеликий дверки для періодичної чистки.

В цілому особливих проблем з монтажем димоходу бути не повинно. Якщо запланувати його розташування ще на стадії проектування, то можна в корені змінити часові витрати і знизити витрати на придбання додаткових матеріалів.
