Як зробити димар для газового котла

Багато людей задаються питанням, як зробити димоходи для газових котлів. Конструкція даного пристрою дуже специфічна. Будь-які газові котли - невід'ємна частина будь-якої опалювальної системи. Якщо зробите найменшу помилку при монтажі - вам доведеться перебудовувати всю систему опалення. Абсолютно всі види обігрівальних систем мають однакову особливість, а саме - утилізацію основних продуктів горіння, принесені з котла разом з газом.

З чого почати

Спочатку ви повинні визначитися з формою перетинів. Зовсім необов'язково, щоб вона була круглою. Безперечно, можна використовувати котли прямокутного перетину, проте вони відрізняються незручністю в монтажі. Також потрібно правильно вирахувати «корисну» площу опалення. Робиться це досить просто. Для початку внутрішній периметр кімнати помножте на загальну довжину майбутнього димовідведення.

Після підбору потрібного діаметра, необхідно вибрати оптимальну довжину димоходу.
Перед тим, як почати поетапне будівництво своїми руками, ви повинні визначитися з місцем розташування димоходу. Є лише два варіанти:

При виборі оптимального місця розташування слід враховувати - установка всередині будинку комфортніше, так як не вимагає утеплення. Однак, існує ряд недоліків:

Монтаж в будинку може спричинити за собою пропуск газів або займання.
Таку систему набагато складніше правильно встановити своїми руками, так як складові елементи дуже різноманітні.
Внутрішні димовідводи складно піддаються ремонту.

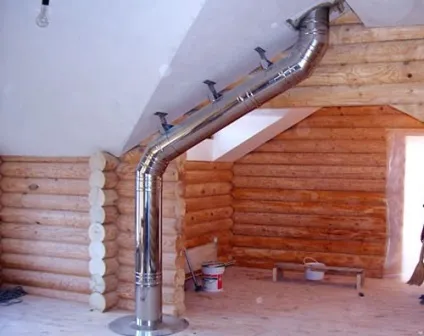

Внутрішній димовідвод не вимагає утеплення, але має ряд недоліків

Збірка системи досить трудомістка робота, тому перед початком установки ознайомтеся з правилами експлуатації.

Не забувайте про те, що всі складові системи повинні добре і правильно ізолюватися. Крім того, в стінах, перегородках, перекриттях, не можна нехтувати монтажем спеціальних елементів, що встановлюються для захисту від загоряння.

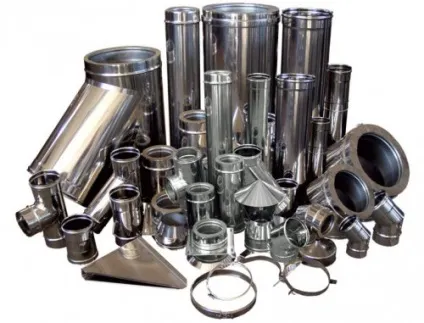

Будівництво або установка газового відводу диму зазвичай виконується з наступних елементів:

Перехідник. Він повинен пов'язувати патрубок котла і трубу.
Конічні наконечники.
Кріплення. Найчастіше використовують звичайні кронштейни або стінні хомути.
Трійник. Його функція - видалення зайвого конденсату.
Прохідні патрубки.
Відводи. Вони потрібні для виключення можливості зниження тяги газового котла.

При монтажі своїми руками слід пам'ятати наступні правила:

Ухил більшості ділянок всієї конструкції не повинен перевищувати 30 градусів.

Максимальна відгалуження в сторони має становити близько 1,5 м.

Ніколи не можна використовувати різноманітні елементи мають уступи, звуження.

Уникайте прогинів частин димоходу.

Максимальна кількість фрагментів (колін) має бути 3 або менше.

Радіус заокруглення труби повинен бути більше її калібру.

При складанні не варто забувати про встановлення люків.

Форма димоходу не повинна бути витягнутої.

Внизу конструкції подбайте про встановлення ревізії і крапельників.

Не забувайте, що у всій конструкції не повинно бути навіть мінімальних зазорів.

Ухил газового трубопроводу в сторону котла не повинен бути менше 0,01 градусів.

Труба ні в якому разі не повинна мати стиків в місці проходження покрівлі будівлі.

Внутрішня поверхня фрагментів димоходу повинна бути гладкою. Всі шорсткості повинні бути повністю виключені.

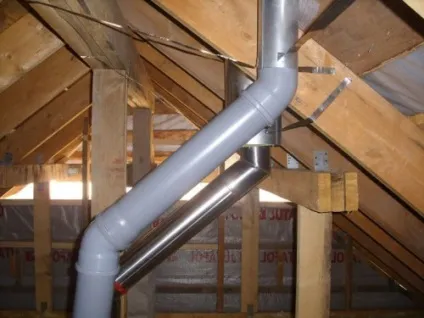

Важливо, щоб внутрішня поверхня фрагментів димоходу була гладкою

У місці приєднання трійника повинен бути «кишеню». Це потрібно для того, щоб в майбутньому була можливість прочищати систему.

У разі, якщо труба проходить в неопалюваному приміщенні, подбайте про її теплоізоляції.

16. Обов'язково встановіть заслінки. У разі, якщо у вашому приладі є стабілізатор тяги, ними можна знехтувати.

Кріплення конструкції всередині будинку і поза приміщенням

Установка димоходу поза домом своїми руками включає в себе наступні етапи:

Для початку до патрубку, який відходить від газового котла, потрібно приєднати прохідний елемент. Перед тим, як вирізати виїмку в стіні не забудьте нанести розмітку.
Далі виведіть димохід назовні. Не забувайте, що отвори в стінах повинні бути теплоізольовані.
Потім щільно закріпіть трійник з ревізією, і правильно надіньте заглушку.
Після цього починайте поступово приєднувати ланки. Закріпіть їх в стіні будинку за допомогою кронштейнів.

Далі приєднаєте конусний наконечник.

Всі стики обов'язково підсильте за допомогою хомутів. Їх в свою чергу стягніть за допомогою металевого дроту або болтів.

За бажанням можна забарвити все елементи. Найкраще це зробити термостійкої фарбою, так як вона захистить матеріал від окислення.

Встановлювати димовідвод в будинку потрібно дещо по-іншому, а саме:

Насамперед нанесіть розмітку для отворів. Найкраще порівняти розмітку з розмірами вашого прохідного патрубка.
Далі акуратно виріжте виїмку під трубу.
Потім з'єднайте патрубок з перехідним адаптером.
Після цього прикріпіть трійник і ревізію. Не забудьте закріпити сталевий лист і кронштейн. Якщо труба проходить крізь перекриття - скористайтеся спеціальними патрубками.

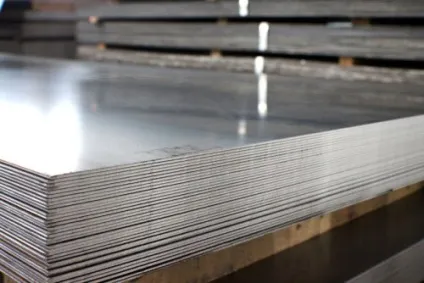

Далі слід надіти оцинкований лист на трубу. Варто відзначити, що діаметр листа повинен бути трохи більше.
Потім всі стики підсильте за допомогою хомутів. Кріплення здійсните за допомогою хомутів і кронштейнів.
Після складання, надіньте конусний наконечник. Він захистить вашу конструкцію від вітру і опадів.

Варто зазначити, що незалежно від місця розташування димоходу, після складання слід подбати про його ізоляції. Не секрет, що дотичні частини опалювальної конструкції схильні до займання. Для якісної ізоляції своїми руками необхідно покрити прохідний патрубок фольгированним базальтовим матом з вогнетривом.

По всьому периметру виїмки бажано своїми руками укласти ватний утеплювач. Після закінчення монтажу переконайтеся в тому, що шви димоходу герметичні. Не завадить виготовити простий мильний розчин і нанести його на всі стики.

У разі, якщо після пробного включення ви виявили бульбашки на газовому котлі - ваша конструкція не герметична.

На закінчення відзначимо, що всі димовідводи досить складно встановити своїми руками. При монтажі слід враховувати конструктивні особливості конкретного приміщення. Не варто забувати про своєчасне ремонті димовідводів і про якісну теплоізоляції труб. Також у всій опалювальної конструкції не повинно бути зазорів, так як вони можуть стати причиною пожежі.
