Як зробити чотирьохскатну дах розрахунок проекту, монтаж покроковий
Все в будівництві починається з планування необхідних дій, тому свої намітки, як зробити чотирьохскатну дах, зраджують спочатку папері.
Проект четирехскатной даху: розрахунок всіх параметрів ↑
Перш ніж створити проект подібної даху, знадобиться визначити її форму, виконати виміри і розрахувати всі необхідні параметри. Безпосередньо до будівництва приступають, вже маючи на руках креслення конструкції майбутнього даху, на якому в деталях буде відзначена вся необхідна інформація - кут нахилу четирехскатной даху, конструкція, довжина, крок, порядок складання крокв, розташування і кількість додаткових опорних деталей і інше.
Розрахунок четирехскатной даху можна провести за допомогою спеціальних програм, викладених в інтернеті. Але якщо ви ще не забули ази шкільної геометрії можна вчинити по-іншому - накреслити на папері прообраз вашої майбутньої даху і з допомогою найпростіших геометричних форму провести розрахунки крокв, бруса, кількості матеріалу для покриття і багато іншого.
Починаємо з кута нахилу четирехскатной даху
Теоретичний спочатку визначають кут нахилу четирехскатной даху з урахуванням від особливостей клімату даної зони, тим більше що від його значення залежить і висота четирехскатной даху. [Stextbox id = "infotxt»] Згідно з правилами, для районів з рясними опадами ухил збільшують (відповідно збільшиться і витрата всіх матеріалів). [/ Stextbox]
Визначивши ухил, наступним кроком математично виводять висоту коника, помноживши половину ширини прольоту будівлі на відносну величину (її значення беру зі спеціальних таблиць згідно куту нахилу). Наприклад, для 30 ° ухилу значення відносної величини дорівнює 0,59, при 25 ° - 0,47.

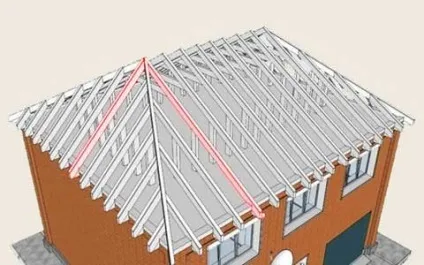

Крокви четирехскатной даху - це система, що складається з кроквяних ферм двох типів: типових ферм зі скатами, з'єднаними в конику, і бічних трикутних крокв, що упираються верхньою точкою в коник. Таким чином, в кінцевих точках коника стикуються три крокви: одне центральне і два з основних скатів.
Досить просто можна розрахувати центральне розташування коника четирехскатной даху по центру: заміряють довжину коника, довжину стін, паралельно яким він буде розташований, і порахувати їх різницю. Поділивши різниця навпіл, відкладають отриманий результат від країв паралельних стін.
[Stextbox id = "Marker-Push»] Важливо, щоб був забезпечений прямий кут між коником і рейками скатів, що автоматично забезпечує правильність установки кутових ковзанів. [/ Stextbox]
розташування коника в центрі
Розрахунок цих параметрів вальмового даху можна зробити простіше, якщо попередньо виконати розмітку місць стиків стін і крокв. Місця кріплення бічних стропильних трикутників можна визначати, поділивши довжину поперечної стіни навпіл.
Монтаж четирехскатной даху: точність і міцність ↑
Установка даху починається з монтажу кроквяних ніг і ферм, згідно попередньо виконаним розрахунками і позначок. Ферми збирають за шаблоном. Домогтися жорсткості кожної з них, як і в цілому всієї конструкції допомагають різні додаткові елементи: бабки, підкоси, ригелі, шпренгелів зі стійкою, стійки.
Як зробити чотирьохскатну дах не буде занадто складно, якщо слідувати готовим проектом і дотримуватися правильний порядок виконуваних робіт.
Роботи починають з укладання брусчатой або дерев'яної мауерлатного конструкції (у разі крокв з деревини) - найбільш поширений варіант в приватному будівництві. Якщо передбачається використовувати металеві крокви, мауерлат виконують з профільного матеріалу з металу. Мауерлат надійно кріплять до стін, використовуючи відповідні анкери.
[Stextbox id = "Marker-Push»] Важливо, щоб між основою і стіною була забезпечена якісна гідроізоляція. [/ Stextbox]
При необхідності встановлюється також поперечна балка, яка стане опорою для стійок і, відповідно, коньковому прогону, закріпленому на них. При установці коника необхідно строго витримати його «горизонт» і висоту, тому при його монтажі обов'язково використання схилу і рейки. Стійки під коник закріплюють укосинами.
Установкою діагональних крокв формують площині скатів майбутнього даху. Головна вимога при цьому - точна однакова довжина накосних крокв і ідеально рівна площина кожного отриманого ската. В цей же час закладається також розмір свеса. Його середня величина - порядку півметра.
На відкритих місцевостях, де можливий сильний поривчастий бічний вітер, розмір свеса доцільно збільшити (аж до 1 м).
Далі, врубкой на мауерлат і коник, паралельно встановлюють однакові за розміром центральні крокви.
Особливої уваги потребує врізка елементів в складних вузлах. Скажімо, з кінцем коника стикуються відразу три елементи: діагональні крокви (2 шт.) Центральні крокви (2 шт.) І центральне (рядове) крокви вальми (1 шт.). Для виконання цього вузла на коньковом брусі робиться спеціальний підріз (подвійний скіс).
Монтаж четирехскатной даху включає також пристрій обрешітки під дахове покриття. Чи буде вона суцільний, так і розріджена з дощок, брусків або жердин залежить від обраного матеріалу для покрівлі.
