Як зняти фару на калині 2 регулювання, налагодження та заміна лампи ближнього світла відео
У головній оптиці найчастіше доводиться міняти лампи ближнього світла. Для автомобіля Лада Калина лампа ближнього світла - це галогенка з патроном «H7», потужність якої дорівнює 55 Ватт (максимум). Із заводу можуть йти лампочки фірми Osram, але підійдуть і інші. Після заміни нитка розжарення буде займати нове положення, і настройка фари може збитися. Так що, перевірка налаштувань, а при необхідності і регулювання фар виконується відразу після заміни ламп, яка на Ладі Калині проводиться без демонтажу блок-фари.
Покрокова інструкція по заміні
Кожна лампочка стандарту «H7» має залізний цоколь, який до блок-фарі притиснутий дротяної скобою. Щоб відігнути цю скобу, достатньо підібратися до площини фари ззаду. Відкриємо капот і подивимося, що саме буде нам заважати.

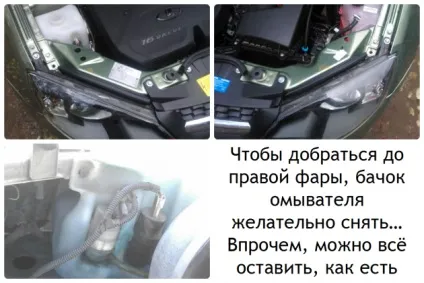

За фарою справа встановлений бачок омивача. Його демонтують так: відключають клеми електродвигунів, закручують пробку сильніше, знаходять одну гайку і один болт кріплення. Елементи кріплення викручують ключем «на 10», потім бачок розміщують на двигуні. Далі ми могли б розглянути, як зняти фару на Калині-2, але в даному випадку це не потрібно.
Перед тим, як проводити будь-які маніпуляції з електрообладнанням, завжди відключають мінусову клему АКБ. Підключення цієї клеми краще виконувати в останню чергу (перед закриттям капота). Будьте уважні.
Послідовність дій по заміні:
- Знімають гумову кришку, що закриває відсік лампи ближнього світла;
- Відключають обидві клеми від контактів лампи;

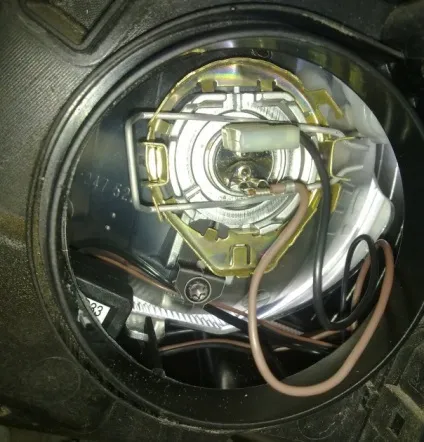

- Підвідний скобу виводять з пазів, попередньо натиснувши на неї, потім скобу відводять в сторону;
- Виймають лампу, встановлюють на її місце нову, повертають скобу на місце.
Далі, проведіть дії «2» і «1» в зворотному порядку. Схема підключення не важлива - контактів всього два, і обидва йдуть до нитки напруження. Ось якби ми підключали світлодіоди. тоді все виглядало б складніше.
Встановлюючи галогенний джерело світла, необхідно пам'ятати: поверхню скла лампи повинна бути ідеально чистою. Не можна допустити, щоб на колбі залишилися жирові відбитки. Монтаж виробляють в тільки х / б рукавичках. Скло колби чистять технічним спиртом або засобом «Секунда».
Регулювання пучка світла фар
Правильно відрегулювати фари можна тільки в умовах СТО. Проте, розглянемо, як цю операцію виконують досвідчені майстри.

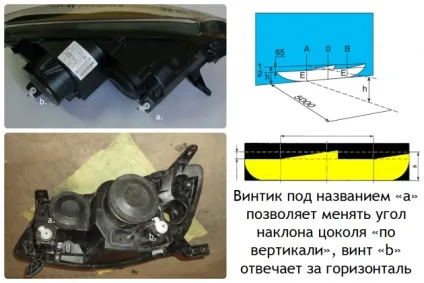

На задній стінці вузла під назвою «блок-фара» є два регулювальних гвинта. Перший з них, розташований ближче до радіатора, дозволяє відхиляти світловий пучок «вгору-вниз», а напрямок «по горизонталі» регулюють другим гвинтом. В ідеалі, має вийти ось що: коли автомобіль знаходиться в 5-ти метрах від екрану, межа світлової плями зачіпає лінію «2» (див. Рис.). Лінія «1» відстоїть від землі на відстані, рівному висоті розташування центрів фар. Другу лінію проводять на 65 мм нижче.
Виконуючи регулювання, перемикач коректора переводять в положення «0». Зрозуміло, потрібно включати тільки ближнє світло. Ще зауважимо, що налаштовують фари по черзі ( «зайвий» світловий джерело закривають тканиною).
Ось ще декілька порад, які будуть корисні:
- Центри пучків повинні виявитися на лініях AE, BE;
- Лінія «0» в такому значенні: вона перетинається з лінією «1» в одній точці, так ось, межа плями повинна пройти якраз через цю точку;
- Капелюшки пластикових регулювальних гвинтів сумісні з викруткою-шестигранником. Втім, підходить і хрестова викрутка.
Отже, ми повністю розглянули, як відрегулювати фари на Калині-2. Звичайно, заміна ламп разом з наступним регулюванням - операція менш трудомістка, ніж підключення магнітоли. Однак, тут важлива точність. А спецобладнання, яке використовується для виконання налаштування, є тільки на станціях техобслуговування.
Питання-відповідь: чого не можна допускати ні в якому разі
В: Що буде, якщо купити лампи, що мають цоколь не "H7», а інший?
В: Не вийде виконати установку ламп в штатну фару.
В: Якщо використовувати потужність більше 55 Ватт, це не призведе до перегріву?
Про: Перевищення потужності веде до того, що згоряє запобіжник в ланцюзі лампи ближнього світла. Для кожної з ламп використовується окремий запобіжник, так що «обдурити» автоматику не вийде.
В: Чи бояться галогенки стрибків напруги в мережі?
Про: Для ламп розжарювання шкідливим фактором є перевищення напруги. У разі використання галогенок, шкідливих чинників буде два: перегарту, недокал. Власне, тому час напрацювання на відмову можна вважати відносною, а не абсолютною величиною. Від стабільності напруги ця величина залежить, і залежить сильно.
