Як зібрати зварювальний осцилятор своїми руками - схеми, поради та відео

Воно необхідне для перетворення пром / напруги з метою отримання більш високих значень U (до 3 000 В) і f (до 300 кГц), в залежності від конкретної схеми і використаних деталей. По суті, осцилятор - це генератор високочастотного напруги підвищеного номіналу.

Що дає його використання?

Стає можливий безконтактний розпал дуги, а при накладенні струму в / ч на Iраб її параметри підтримуються на незмінному рівні. Тобто, забезпечується її стійкість. Це особливо важливо, якщо напругу живлення нестабільно, а зварювальний апарат є не найдосконалішою моделлю. Без осцилятора не обійтися і при обробці «проблемних» металів або сплавів, таких, як алюміній і «нержавійка». Робота з першим, наприклад, утруднена його інтенсивним окисленням, що негативно відбивається на адгезії в робочій зоні і якості одержуваного шва.

Осцилятори дозволяє використовувати електроди = I при зварюванні апаратом

I. Це забезпечується тим, що генератор модулює потужний імпульс, що подається на дугу.

Якщо працювати вольфрамовим електродом. то без осцилятора він буде просто прилипати до деталі.

Складові частини осцилятора

• Трансформатор (підвищує).
• Коливальний контур.
• Розрядник.

Популярні схеми осциляторів

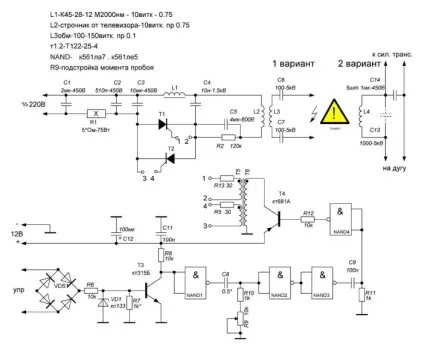

Привабливість схеми в тому, що не знадобляться будь-які дефіцитні або дорогі деталі (матеріали).

Особливості

• Підключіть - в паралель зварювального кола (точки приєднання - «маса» і держак), так як даний осцилятор - безперервної дії.
• Пристрій живиться тільки через Тр. Його під'єднання до мережі безпосередньо не рекомендується через, що навіть при відключенні трансформатора схема генератора залишиться під напругою.
• Заміна електрода проводитися при перекладі перемикача S1 ​​у положення «викл».
• Тиристори підбираються дослідним шляхом. Орієнтуватися слід на стійкість дуги.

Зрозуміло, що ця схема не найдосконаліша, але для побутового застосування такої осцилятор цілком підійде. Тим більше що зібрати генератор своїми руками великих труднощів не складе.

Ще одна схема, також досить проста у виконанні.

Успіхів у збірці осцилятора своїми руками!
