У підсумку вийшло так.
Якщо ви не профі в фотографії то напевно звикли до автофокусу, стаб і зуму, а цей об'єктив не вражає.

Ви можете собі дозволити скло за такі гроші?
Це полтинник, а у мене краще 28 f / 2. (Жарт, він не мій)
Ось і я про те.

Сфотканная, що під руку попадеться.

Ну, як би картинку дає.

Якщо не втомив, ще один.

Об'єктив історичний, прям за Ільфом і Петровим.
За часів непу артіль взяла у держави кредит і пообіцяла завалити молоду радянську республіку фотоапаратами.

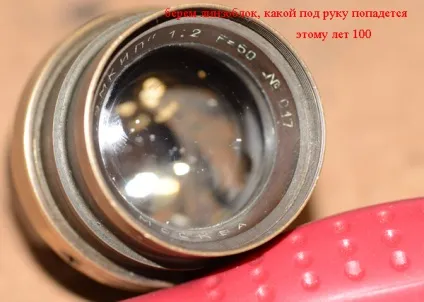

Скло купили в Німеччині, це під номером 017.
Більше напевно і не зробили, гроші сперли.

Ось власне і все.

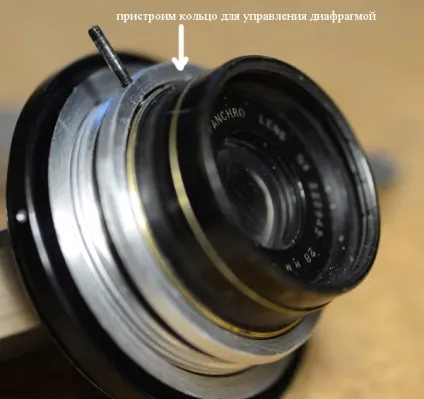

Просвітлення на лінзах ніякого.

Перейдемо до другої частини.

Ну зробили і зробили, але треба ж щось знімати.

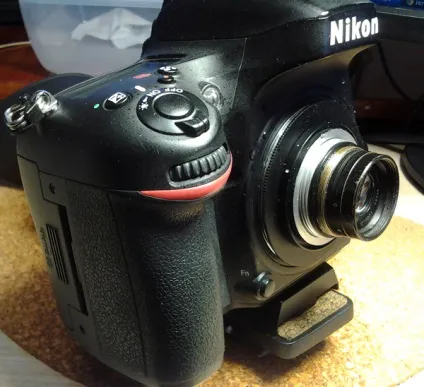

Я тестував на своєму Никона D600 з піднятим дзеркалом, у об'єктивів дуже маленькі робочі відрізки.
Як знімати зеркалкой з далномернимі об'єктивами, в самому кінці.

Один об'єктив з байонетом М42 інший з М39
Величину робочих відрізків я не знав, байонети вибирав тільки з технічних можливостей переробки.
Байонети камер жорстко прив'язані до робочих відрізків, робочий відрізок - це відстань від посадкової поверхні об'єктива до матриці камери.
Є поодинокі винятки М 39 відрізок 45.2 мм це дзеркальна камера, у далекомірної лійки М39 28.8 мм, правда крок різьблення трохи інший.
Для визначення велчіни робочого відрізка, я використовував болванку радянської камери "Чайка 2", у неее знімний об'єктив Индустар 69 - не зміна, інших об'єктивів не випускався.
Байонет М 39 і робочий відрізок 27.5 мм така собі радянська лійка далекомірна з кропнутих кадром 24х32.
Я вибрав цю камеру тому що на неї зручно посадити об'єктив М42 і М39 і у неї короткий робочий відрізок вона далекомірна.

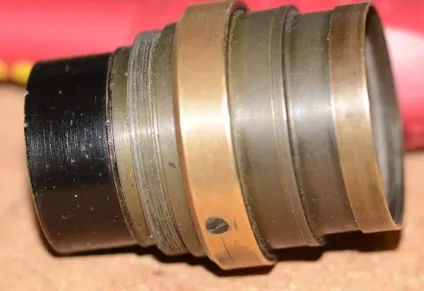

Мої перероблені об'єктиви з короткими робочими відрізками, cooke взагалі кінокамерний.
Байонети вибиралися тільки з міркування зручності переробки і ціни донора.

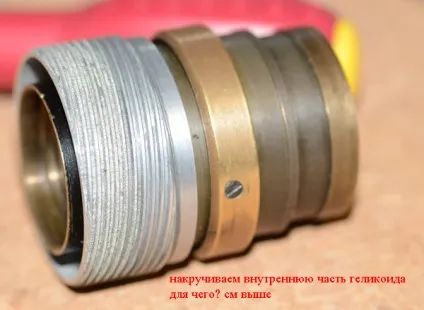

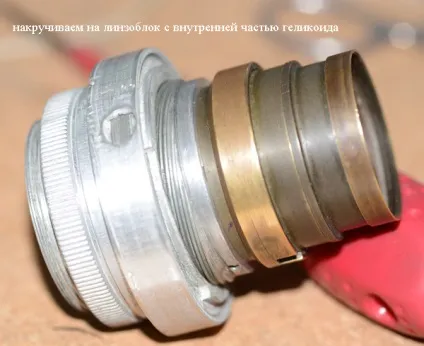

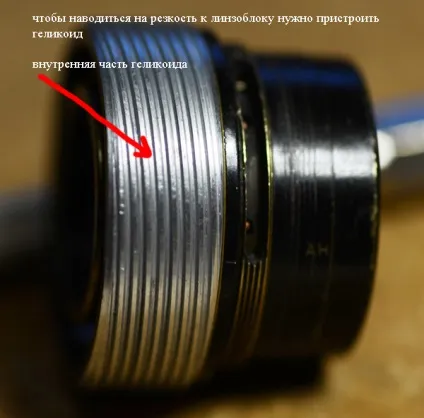

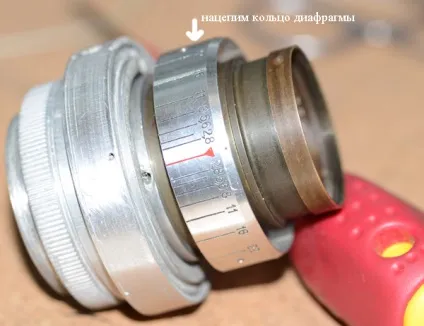

Индустар 50 з якого я взяв гелікоїд коштує 200 рублів.
Об'єктиви робилися під micro 4/3, але робочі відрізки я їх не знав.
Є перехідники M 42 - 4/3 і M39 - 4/3, але вони зроблені для об'єктивів з робочими відрізками 45.5 мм і 45.2 мм.
Такі об'єктиви через перехідник можна поставити на micro 4/3.
Це, наприклад: Цейс, Геліос, юпітери, світи і тд.

перехідник імееттакой вид

Камери формату micro 4/3 мають майже найкоротший робочий відрізок 20 мм, у sony E - 18 мм.
Теоретично на камери цього формату можна посадити будь-який об'єктив.
Тепер про опеделеніі величини робочого відрізка в моїх об'єктивах.

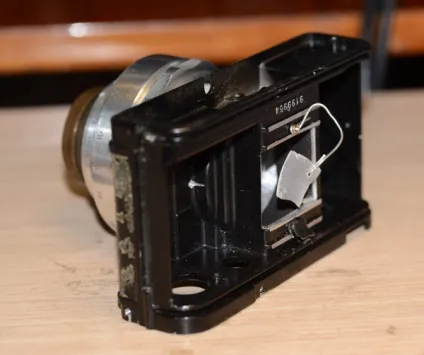

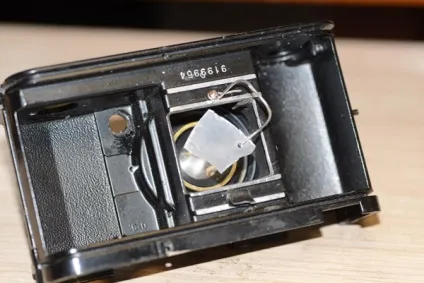

Я беру болванку з Чайки 2 і встановлюю в площину плівки матове скло, таке саморобний, шматок пластику наждачкою потер.

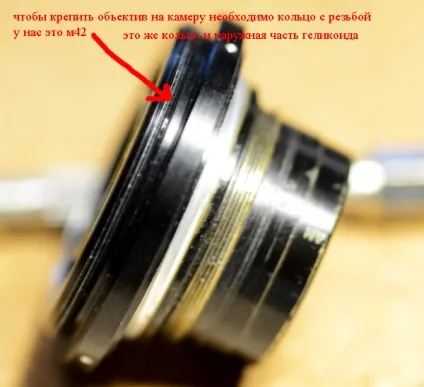

Встановлюю об'єктив з М42, на чайці кільце м 39, я його зняв і трохи розширив отвір для установки кільця М42

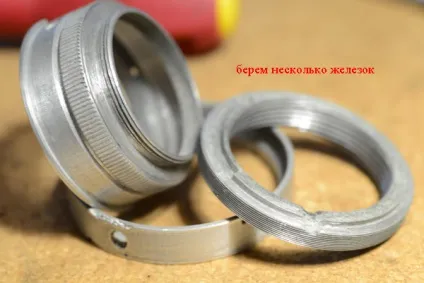

вийшло 2 змінних кільця.

Виводимо кільцем установки дистанцій об'єктива на нескінченність, задня лінза максимально виступає,
і дивимося у вікно

На матовому склі отримуємо зображення далекого будинку, вважаємо, що він на нескінченності.
Так для нас все, що далі 50 метрів - нескінченність.

Матове скло на гнучкій дроті і його можна рухати, ближче до задньої лінзи об'єктива або далі.
Коли зображення далекого об'єкта виходить максимально різким, зупиняємося.
Заміряють відстань від площини скла до посадкової поверхні об'єктива - це робочий відрізок.

Результати замірів дали

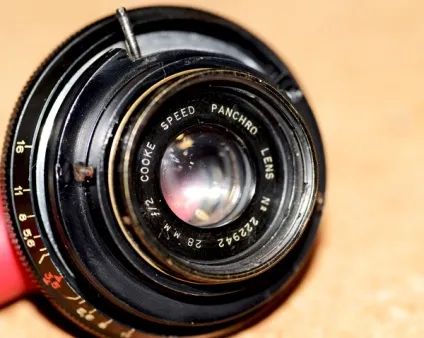

Робочий відрізок COOKE 28мм f / 2 - 25 мм.
Робочий відрізок Київ - 29.5 мм.

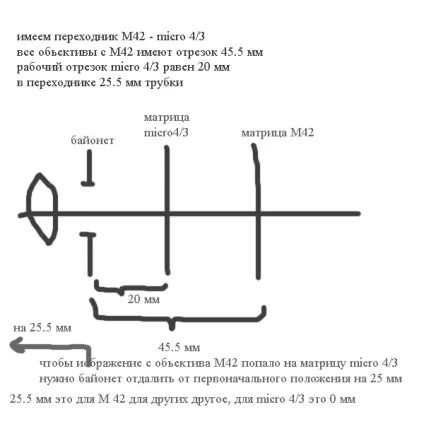

І маємо перехідник під робочий відрізок 45.5 мм.
Якщо поставити ці об'єктиви на камеру 4/3 з цим перехідником ми отримаємо зображення перед матрицею.
Елементарні розрахунки дають необхідні розміри перехідника.
Для cooke 5мм, тобто від штатного (25.5 мм) відрізати 20.5 мм.
Для Київ 45.5 - 9.5 = 15 мм.

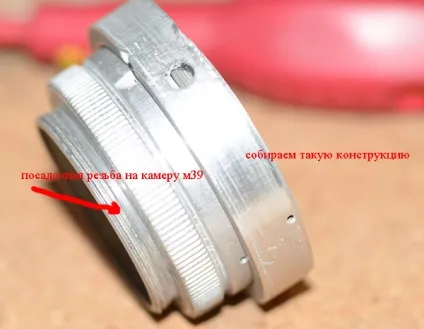

Отримуємо два перехідника для двох об'єктивів.
Можна зробити і один зі змінною довжиною.

Ну і заодно, як я тестував ці дальномірні об'єктиви на дзеркальному Ніконов.
буває трапляється гарна даоьномерная лійка за розумною ціною, а робоча камера дзеркальна.
Познімати дуже хочеться і це можна зробити. Криво, звичайно, але леечное скло того варто.

Робочий відрізок мікро 4/3 дорівнює 20 мм.
Будь-об'єктив з великим робочим відрізком можна поставити на мікро 4/3 через перехідник.
Можна поставити і з меншим відрізком, через перехідник з коректує лінзою.
Так ставлять на Никон об'єктиви від зеніту М42, М39 і кеноновскіе.
Я ці випадки не розглядаю, погана китайська лінза в переходнике зводить нанівець якість скла об'єктива.
У мого об'єктива відрізок 25 мм.
Але я хочу зробити фотки на дзеркальний Никон з відрізком 46.5 мм.

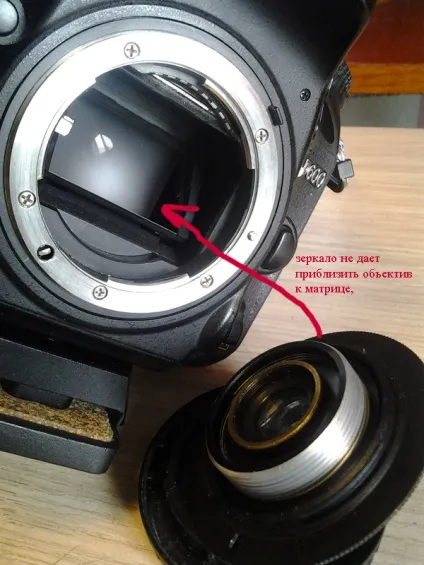

А у мене в об'єктиві 25 мм, його потрібно впритул наблизити до матриці.
Виникає питання. Чого паритися? Ну і сфоткай на далекомірну камеру з коротким відрізком.
А ви багато знаєте віддалемірних цифрових камер з повним кадром?
Я знаю, але у мене їх немає, а купити для цього досвіду, жирно буде.
Переваги повного кадру не обговорюємо
Пробуємо зняти в режимі LIVE VIEW.

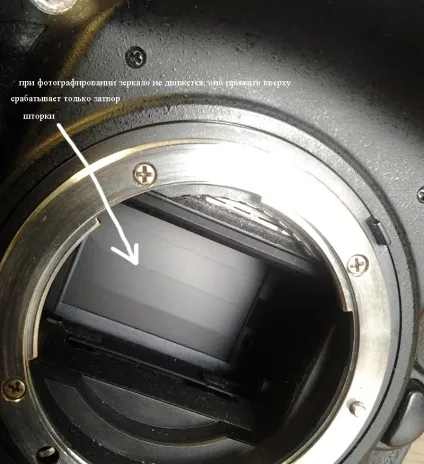

В цьому режимі дзеркало піднято весь час, зображення з матриці потрапляє на екран.
Під час зйомки спрацьовує тільки затвор.

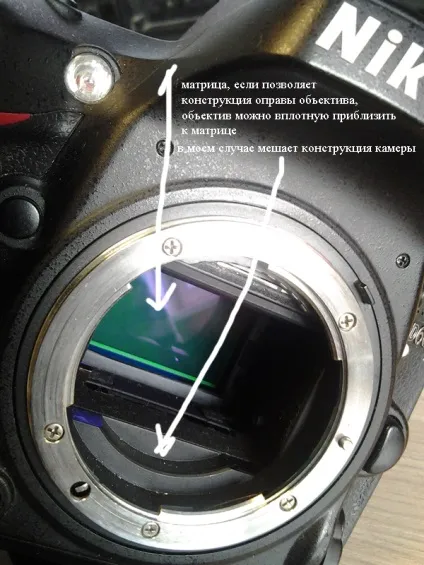

Якщо констркуціі об'єктива і камери дозволяє наблизити об'єктив до матриці, то можна знімати.

Лінзоблок вдалося викрутити на 15 мм, плюс робочий відрізок самого об'єктива 25 мм разом 40 мм, а потрібно 46.5.
Але конструкція шахти об'єктива не дозволяє втопити лінзоблок максимально.
А це вже не виправити для цього об'єктива.
Хоча, якби це була дуже хороша моя лійка і я робив би її під свій Никон, можна було б знайти гелікоїд меншого зовнішнього діаметра.

Сфоткали парочку знімків, об'єктив не макро фокус 28 мм і зовсім ніякого просвітлення.
Він взагалі від телекамери.

Але як є, в результаті на зеркалку можна знімати далекомірними об'єктивами в режимі live view, а якщо пощастить, то і нескінченність буде.
