Як зібрати металевий стелаж з металевого профілю

Металеві стелажі мають надзвичайно широке застосування у всіх галузях виробництва і в побуті. Стіни будь-яких приміщень (офісів, виробничих цехів, магазинів, гаражів, підвалів, складів, лоджій і т. П.), Якщо не розмістити на них будь-яких полиць, будуть простоювати без діла. Стелажі полегшують побут і допомагають підтримувати порядок в приміщенні, позбавляють людей від хаосу розкиданих речей і, навіть, впливають на психологічний клімат в колективі (читай - на взаємини з тещею).

На виробництві для складання стелажів застосовують, як правило, заводські готові комплекти. У побуті, найчастіше, всю комплектацію для полиць виготовляють самі умільці. Пояснення такого явища дуже просте:

• по-перше, це значно дешевше (будуть використані вже наявні у запасливо господаря «на всякий випадок» матеріали);
• по-друге (а, може бути, і, по-перше?), готова конструкція полиць буде точно відповідати бажанням господаря, і виготовлена ​​вона буде «за місцем» ( «самоделкиних» знають, як це важливо).

І, крім того, у другому випадку є, де «розгулятися» фантазії! Як же зібрати побутової металевий стелаж з металевого профілю?

Гіпсокартонна металевий профіль.

Смуги і профілі для монтажу стелажа.

Конструктивні переваги побутового металевого стелажа

У побуті, для зберігання відносно легких речей і предметів домашнього ужитку, застосовуються легкі, що забезпечують вільний доступ, стелажі. Вони виготовляються з металевого профілю. Найчастіше для цього застосовують профілі, призначені для:

• облаштування несучих каркасів гіпсокартонних покриттів;
• електромонтажних робіт.

Чому для виготовлення стелажів рекомендується застосовувати профіль? Причин кілька:

• перш за все - це досить довгі в стані поставки відрізки профілю, які мають гарну конструктивної жорсткістю і високою механічною міцністю. Ми говоримо про заготовках, що мають товщину матеріалу стінок:
  • для гіпсокартонного металевого профілю - ≥ 0,45 мм. У полегшеного профілю (товщина матеріалу стінок близько 0,35 мм) конструктивно-технологічні можливості істотно обмежені. Тому, вони, для виготовлення стелажів, застосовуються в обмеженій кількості випадків і в цій статті не розглядаються;
  • для електромонтажних профілів - 2 ... 4 мм;
• наявність спеціального антикорозійного покриття. Покриття профілів існує двох видів:
  • цинкове;
  • цинко-полімерне. Стелаж, що має таке покриття, можна, без особливих проблем, експлуатувати в приміщеннях з підвищеною вологістю (комори, підвали, лоджії і т. П.);
• вельми помірна вартість металевого профілю;
• при складанні використовуються стандартні монтажні вузли і деталі і звичайні металовироби (болти, гвинти, гайки, шайби гладкі і гровер і т. п.);
• що виникають в процесі складання стелажа помилки можна легко усунути;

в ході складання не застосовуються зварювальні роботи. Переваги відсутності зварювання:

• не потрібно спеціальне зварювальне обладнання та вміння ним користуватися;
• не руйнується антикорозійне покриття профілів;
• легкос'ёмние полки і кріплення на гвинтах дозволяють конструкцію легко розібрати, перенести в інше місце і знову зібрати;

завжди є можливість доопрацювання і декорування стелажних конструкцій: панельної деревиною, склом і навіть декоративною плиткою. Можна створити, оригінальний по влаштуванню і разом з тим гарний, стелаж, який буде служити зонується перегородкою в приміщенні. Цю імпровізовану стіну можна оснастити світильниками, обладнати наскрізними нішами та іншими компонентами, що формують внутрішній інтер'єр приміщення;

• стійкість і жорсткість конструкції стелажа забезпечується простими по конструкції розпірками і косинками. Це дозволяє, в цілому ряді випадків, монтувати металеві стелажі без кріплення до стіни.

Схема стелажа з металевого профілю.

Розглянемо можливі варіанти конструкцій і розмірів профілів на прикладі електромонтажних компонентів.

Електромонтажний профіль для побутового стелажа

Зауважимо, що побутовим називається стелаж, призначений для зберігання невеликих і середніх вантажів. Що це означає, пояснимо на прикладі. Професійний складський стелаж здатний витримати навантаження на полицю (на кожну), створювану масою вантажу від 1000 кг і вище. У побуті на стелажі такого навантаження, напевно, не буде. Звичайний побутовий стелаж призначений для зберігання:

• декількох кейсів (ящиків) з інструментом;
• десятка банок з соліннями-вареннями;
• запасних частин для свого «сталевого коня»;
• упаковки мінералки (пива) і т. п.

Як видно з цього прикладу, навантаження - не порівнянні. Тому, і вимоги до побутового стелажу значно нижче, ніж до професійного. В середньому, як показує практика, для побутового стелажа приймається навантаження на полицю, створювана масою вантажу від 30 до 60 кг. Тому, для побутового стелажа буде цілком логічним застосування не таких потужних металевих конструкцій, як для професійного. Вони і коштувати будуть значно менше (ви зберігаєте свій бюджет), і побудувати їх буде простіше.

Як приклад розглянемо електромонтажний профіль. Він відповідає технічним умовам ТУ 36-1434-82 «Профілі гнуті і смуги перфоровані сталеві електромонтажні». Необхідна механічна міцність і стійкість елементів конструкції з цього профілю забезпечується наявністю поздовжніх згинів, які, в даному випадку, є ребрами жорсткості. Форма отворів і крок перфорації створюють широкі можливості для фантазії при конструюванні стелажа. Для монтажу стелажів застосовується профіль наступних видів:

Смуги виготовляються довжиною: 1,0; 2,0; 2,5 м.

Основні розміри смуги наведені в таблиці № 1.

Примітка. Тут і далі під терміном «Основні розміри» маються на увазі найбільш популярні типорозміри. При монтажі, в разі необхідності, ви можете використовувати смуги і профілі з іншими параметрами, зазначеними в технічних умовах ТУ 36-1434-82.

Розробка конструкторської документації стелажа

При проведенні підготовчих робіт перед будівництвом стелажа слід не тільки остаточно визначитися з його конструкцією, але і виконати ескізне проектування зовнішнього вигляду (складальний креслення) і окремих вузлів і деталей (накреслити деталировки). При проектуванні зовнішнього вигляду необхідно вирішити: буде стелаж стояти весь час на одному місці або його будуть переносити. Слід мати на увазі, що мобільність стелажа істотно впливає на складність конструкції і металоємність:

• мобільний (пересувний) стелаж має більш складну конструкцію і, отже, він більш матеріаломісткі;
• стаціонарна конструкція може мати можливість кріплення до стіни. Це позитивно вплине на зменшення матеріалоємності та на збільшення її вантажопідйомності. Вибираючи цей варіант, слід врахувати високу складність можливого демонтажу і подальшої установки на новому місці.

Розрахунок конструкції слід починати з визначення величин експлуатаційних навантажень:

• розподілене навантаження на полицю;
• повне навантаження на стелаж. При прийнятті величин вихідних міцності (для розрахунку розмірів конструкції) слід враховувати, що майбутній стелаж повинен мати, як мінімум, полуторократное запас міцності. На підставі отриманих результатів розробляється ескізний комплект конструкторської документації майбутнього стелажа (без наявності ескізних креслень, т. Е. «На око», будувати що-небудь, взагалі, не рекомендується).

Виготовлення рами металевого стелажа з металевого профілю

На підставі ескізів виготовляються всі деталі, і здійснюється складання стелажа. Один з варіантів збірки побутових стелажів з металевих профілів представлений на малюнках.

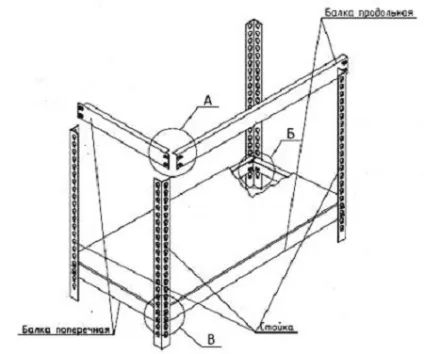

Схема збірки побутових стелажів.

Збірка проводиться за допомогою полиць-кронштнйнов, підсилювачів, болтів М6 х 10, гайок М6, шайб гладких і гровер-шайб Ø6. При необхідності здійснюється кріплення стелажа до стіни.

виготовлення полиць

Полиці для стелажів діляться на два класи:

• гратчасті. Ці решітки зручні тим, що знизу видно, що на них варто. Недоліком є ​​неможливість утримувати на полиці прокидається або пролився продукт (провалиться або проллється до самої підлоги з усіма витікаючими наслідками). Крім того, висока трудомісткість виготовлення;
• суцільні. Виготовити значно простіше, але на верху нічого не видно.

Як матеріал можна використовувати будь-який з наявного:

• широкі дошки;
• багатошарову фанеру;
• листовий метал і інші матеріали.

Самі практичні - це металеві полки. Найбільшою популярністю користуються полки, зображені на наведеному нижче малюнку.

Настил полиць зі сталі.

Така полку для металевого стелажа має дуже просту конструкцію. Вона являє собою настил із сталевого листа товщиною 2 мм, який спирається на фронтальні і бічні балки каркаса. Її легко зняти, очистити і поставити на місце. Такі полки найчастіше застосовуються для зберігання предметів, які можуть зруйнувати або забруднити поверхню:

• вузли механізмів з виступаючими гострими кутами;
• інструмент, ріжучі кромки якого не мають захисних чохлів;
• посуд з фарбами, розчинниками, мастилами та іншої подібної «хімією».

Велике значення мають внутрішні розміри полиць і відстані між ними. Слід звернути увагу, що глибина стелажів і відстань між полицями визначаються максимальними розмірами предметів, які передбачається зберігати на них. Плюс ширина долоні господаря, що б його рука могла вільно проникати в будь-яку точку стелажа. А відстань межу двома нижніми полками слід вибирати з розрахунку можливості зберігання на них великих предметів:

• автомобільних покришок;
• каністр і т. п.
