Напевно не тільки ви зіткнулися із завданням як зібрати личинку від замка капота під свій ключ, тому наведу невелику інструкцію з фото зі збору замку капота Форд Фокус.

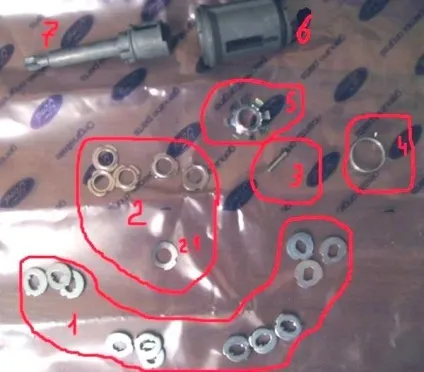

- Складальні кільця (на рис. Під номером «1») (щоб підібрати під свій ключ, вони пронумеровані в такому порядку: 0 (б \ н) - з найбільшим поглибленням на ключі; 3 - найменше або найбільша опуклість ключа).
- Прокладки під складальні кільця (на рис. «2» і «2.1»).
- Стопорна «паличка» - потрібно щоб замок не провернули з чужим ключем (під ном. «3»).
- Пружинка (ном. «4») потрібна для повернення ключа в початкове положення.
- Стопор пружини. (Ном. «5»).
- Каркас личинки (він же стакан, на рис. «6»).
- Поворотний механізм (ном. «7»).
З інструментів потрібно:
- Плоска викрутка (з тонким носиком);
- Плоскогубці (теж тонкі);
- Сам ключ, по якому будемо підбирати личинку.
Збірка личинки замка капота
Сама добірка буде відбуватися таким чином:
В деталь номер «7» підлаштовуватися на низ прокладку «2.1», потім під ключ починаємо набирати кільця «1» (причому між кожним таким кільцем кладемо прокладку «2»), виходячи з вище сказаного про складальні кільця. Складальні кільця укладати - номером до себе!
З боків в деталі два отвори (одне широке прямокутне) інше тонке (в нього лягає стопорная паличка «3»).
Потім акуратно укладаємо стопор «3» поверх набраних кілець в деталі «7» (паличка повинна майже на половину випирати). І весь цей зібраний механізм також акуратно вставляємо в каркас номер «6» (щоб все увійшло без проблем, паличка повинна знаходитися з боку поглиблення на стінці каркаса).
Після зібраної личинки можна відразу ж перевірити її роботу, утримуючи деталь «7» всередині каркаса «6», провертає ключем вправо-вліво. Коли не виходить провернути - кільця набрані неправильно, розбираємо і починаємо набирати наново, все працює - продовжуємо збірку.
Вставляємо пружинку «4». На малюнку у каркаса «6» одне вертикальне отвір, а з іншого боку є 2 горизонтальних. Обидва кінці деталі «4» повинні бути в правому горизонтальному отворі (коли дивишся з боку куди вставляється ключ).
