Як завантажити проект в плис фірми altera

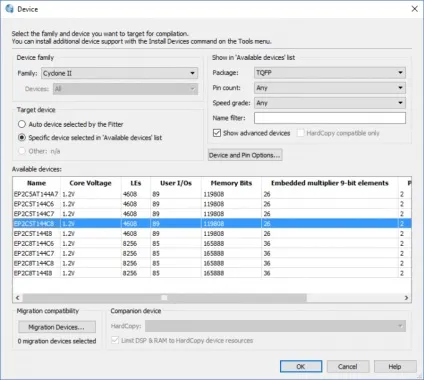

В меню Assignements -> Device ... вибираємо ПЛІС, в яку ви збираєтеся «залити» проект. У групі Device Family потрібно вибрати сімейство, до якого належить ваша ПЛІС. В поле Available devices виберіть модель вашої ПЛІС.
У групі Show in "Available devices" list можна відсортувати пристрої за типом корпусу (Package) або за кількістю висновків (Pin count), щоб швидше знайти вашу модель ПЛІС.
Незайвим буде задати, в якому стані будуть знаходитися неподключённие ніжки ПЛІС. Натисніть кнопку Device and Pin Options ..., перейдіть до пункту Unused Pins. і вкажіть стан висновків.
Після того як вказали модель ПЛІС, закриваємо вікно Device. натиснувши кнопку OK.

Якщо ви хочете, щоб синтезатор сам призначив функції висновків, то можна нічого більше не робити. А для того щоб вручну призначити висновки ПЛІС, йдемо в меню Assignements -> Pin Planner або натискаємо клавіші Ctrl + Shift + N.
Запуститься інструмент призначення висновків Pin Planner. Внизу відображається список використовуваних у вашому проекті пинов введення-виведення з відповідними іменами Node Name.
Тепер в стовпці Location потрібно задати номера висновків. Двічі натискаємо на відповідній комірці і вибираємо номер виводу або ж вводимо з клавіатури номер. Номери висновків залежатимуть від вашої макетної плати.
Після того як всі висновки були визначені, вікно планувальника пинов Pin Planner можна закрити. Тепер скомпілюйте проект: Processing -> Start Compilation або Ctrl + L.

Підключимо програматор USB Blaster до комп'ютера. При першому підключенні необхідно встановити драйвер. Він встановлюється стандартним чином, і знаходиться в директорії Квартус, в папці drivers. C: \ altera \ 13.0sp1 \ quartus \ drivers.
Після установки драйвера, програматор буде відображатися в диспетчері пристроїв як Altera USB-Blaster.

ПЛІС фірми Altera підтримують кілька режимів програмування. Спочатку розглянемо завантаження прошивки через інтерфейс JTAG. Підключіть програматор до гнізда JTAG на платі з ПЛІС.
Запустимо інструмент для програмування: Tools -> Programmer.
Додамо програматор. Для цього натиснемо кнопку Hardware Setup ... і в випадаючому списку виберемо підключений USB Blaster. Закриємо вікно Hardware Setup.
У вікні вибору програм Programmer натисніть кнопку Auto Detect, щоб Quartus спробував автоматично визначити підключену ПЛІС і файл прошивки * .sof. Файл прошивки створюється Квартус за замовчуванням при компіляції, якщо не задано інше.
У вікні Programmer виберіть режим JTAG. встановіть галочку Program / Configure і натисніть кнопку Start. Прошивка буде записана в пам'ять ПЛІС.

При такому варіанті записи прошивка записується в енергозалежну пам'ять ПЛІС, і після перезавантаження буде стерта. Щоб прошивка збереглася в ПЗУ, запишемо прошивку в режимі Active Serial.
Підключіть кабель програматора до гнізда AS або Active Serial. Запустіть програму прошивки: Tools -> Programmer. Виберіть режим Mode -> Active Serial. Погоджуйтеся при відповіді на уточнююче питання.
Додамо файл прошивки, натиснувши кнопку Add File ... У піддиректорії проекту output_files знайдіть файл з розширенням .pof. Після відкриття файлу прошивки, встановіть галочки Program / Configure і за бажанням сталеві. Зверніть увагу на тип конфигурационной пам'яті в стовпці Device: він повинен відповідати типу пам'яті вашої ПЛІС.

Натисніть кнопку Start, щоб завантажити прошивку в ПЛІС.
