Як замінити трос стеклопод’емника своїми руками, заміна троса стеклопод’емника
Технічне призначення склопідіймача
Стеклопод'емник - це деталь машини, завдання якої переміщати і утримувати скла машини в будь-якому положенні. Зараз фірми, які займаються випуском різних моделей машин, а також удосконалять всі механізми - надають Вам великий вибір машин з різними дверима.
Номенклатура склопідйомників, на сьогоднішній день, налічує понад 10 найменувань. Вам, як водієві, відомо, що двері в машині є: ліві, праві, передні і задні. В одній і тій же машині вся конструкція всіх деталей відрізняється.
Давайте розглянемо тепер види приводів склопідіймача
Перший вид - це механічний. У механічний механізм входять такі деталі: рукоятка; пара шестерень, що мають прямозубу форму. Завдання шестерень полягає в тому, щоб посилити і передавати скло на валик приводу.
Другий вид - електричний. Електричний склопідйомник - це реверсивний електродвигун, в який вмонтований черв'ячний редуктор.
Всі склопідйомники - складаються з двох вузлів:
1) з приводу, він забезпечує руху скла, при створеному круговому русі;
2) з механізму підйому скла. Завдання, якого - забезпечення обертання валика приводу і його перетворення в рух текла.
Що служить у визначенні напрямку руху скла?
За цей процес відповідають такі деталі:
- Жолобки - це та деталі, розміщені на рамці дверей усередині. Їх завдання - забезпечення утримання скла за бічні кромки;
- Спеціальні рейки, вони кріпляться в корпусі двері машини. Саме по ним рухаються скла, що знаходяться на нижній кромці;
- Ущільнювач вікна. Завдання цієї деталі - обмеження руху скла вгору.
- Гумовий демпер, а завдання цієї деталі - обмеження рухів скла вниз.
Щоб перейти до найголовнішого питання нашої статті - давайте ще ознайомимося з механізмами підйому скла. Якщо Ви зрозумієте механізм - Вам це полегшить завдання.
Механізми підйому скла
Механізми підйому скла є таких видів, як:
1) тросовий механізм;
2) рейковий механізм;
3) важільний механізм
Щоб допомогти Вам у питанні заміна троса стеклопод'емника, нам потрібно детально розглянути тросовий механізм.
У тросових склопідйомники є:
1) Гнучка деталь - трос, який служить забезпечуючи надійність. У машинах, в деяких випадках, можуть бути використані такі деталі як: ремінь, або ж ланцюг. Такі деталі прошу відзначити - більш надійні, ніж трос. Гнучка деталь натягується зазвичай роликами, її кріплять між ними, ролики використовуються в кількості від 3 до 4 штук. Ролики в свою чергу кріпляться всередині двері.
2) Барабан. Саме на нього, щоб збільшити силу тертя намотують трос. Коли барабан знаходиться в процесі обертання, одна гілка троса на нього починає намотується, а інша гілка - розкручується і трос утворює поступальний рух.
3) Пластина, яка знаходиться на вертикальній ділянці. Барабан саме через пластину з'єднаний з нижньою кромкою скла. Пластина утворює своє переміщення по трубі.
4) Ролики. Зазвичай, один з усіх роликів подпружинен, а також служить як натягувач, компенсуючи при цьому передбачувану розтяжку гнучкою деталі (в даному випадку троса). Цей натяжітель робиться у вигляді пружини. Бувають випадки, коли скло дуже широке, тоді може бути перекіс, адже в тросі є тільки дві ділянки, розташованих вертикально, вони в свою чергу можуть тримати скло в двох місцях.
Ось тепер в такому випадку, як обрив троса стеклопод'емника (гнучкою деталі) і потрібна Вам наша інструкція, яка допоможе Вам провести заміну з очікуваним для Вас результатом.
Якщо Ви хочете мінімальних витрат і впевнені, в тому що Ви впораєтеся з цією проблемою без втручання майстрів - приступимо до процесу заміни. Для підстраховки, попросіть допомогти Вам у цьому друга, наприклад.
Заміна троса стеклопод'емника
Що Вам знадобиться?
Новий трос (бажано із запасом), алюмінієві затискачі, бокорізи, викрутки: шлицом і хрестом, шило, літол, напилок, олівець, який Ви будете використовувати, завдаючи потрібні позначки і фіксатори для колодок (затискачі).

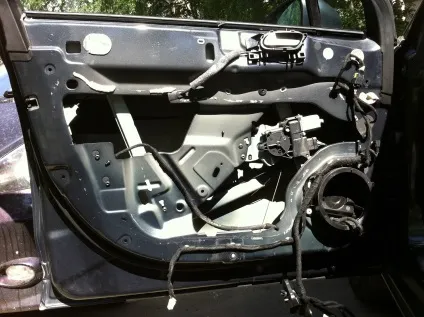

Друге що Вам потрібно зробити - це розпочати розбиранні дверей. Робіть все акуратно і зважено. Перед тим як почати знімати карту двері Вам потрібно обов'язково відключити дроти і тягу ручки дверей.

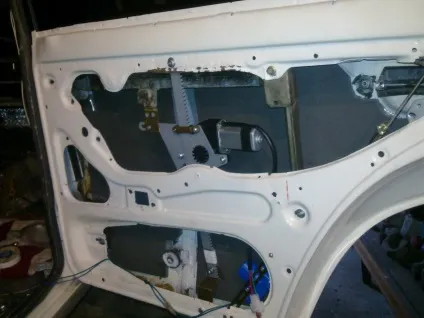

Для розбирання двері Вам слід провести наступні дії: Викриття саморізи по краях обшивки. Приступите до зняття кнопок стеклопод'емника викруткою і за допомогою затиску. Потім зніміть карту двері. Відзначте розміщення всіх болтів і клинів рами скла олівцем. Потім Вам потрібно відключити проводку від рами скла і дзеркала. Починайте демонтаж мотора стеклопод'емника і процес його зйомки. Викриття болти рами, зніміть потім і саму раму і покладіть все на стіл. Потім приступаємо до викручування саморізів, використовуючи хрестову викрутку. Акуратною приступите до витягування скла з колодок на рамах.
Після того як Ви здійснили розбирання двері - приступайте до заміни троса стеклопод'емника.
Виконуйте наступні дії:
Робіть для себе позначки і зберігайте в пам'яті, розташування троса, а також як розташовані сорочки. Зніміть кожух шайби, він кріпиться болтом з боку ближньої двері. А тепер Вам потрібно зняти Ваш зношений трос. Приступайте до зняття колодок. Вони можуть бути зняти одним рухом навколо рейки. Тепер зніміть всі з троса. Виконайте чистку: шайби, сорочки і кожуха. Беремо в руки новий трос і фіксуємо на середині фіксатори в кількості 2 штуки. Між фіксаторами встановлюємо сорочку троса. Дотримуйтесь при цьому відстані між колодками, якщо цей момент буде упущений і проігнорований - перекіс скла в рамі забезпечений. Тепер Ви можете вставляти трос, а потім сорочку в фіксатори, а точніше між ними (по діагоналі). Фіксуємо на місця кінці троса, потім надягаємо на них сорочки, а потім приступаємо до їх проведення до кожуха шайби і збираємо в одним механізм. Беремо верхній кінець троса і тягнемо його, колодки повинні йти вгору. Приміряємо все і проводимо обрізку нижнього троса (його запасу), тепер потрібно поставити фіксатор на нього і вставити його в нижню шайбу, а шайбу в кожух. Обертання шайбу до упору, дивимося, чи не намотується чи нижній трос, а колодки повинні йти вниз. Тепер виміряємо верхній трос і обрізаємо, встановлюємо на трос фіксатор, а потім вставляємо трос в верхню шайбу. Крутимо шайбу у всіх напрямках і уважно дивимося, як рухаються колодки. Приступаємо після цього до процесу установки корпусу шайби з тросами і шайбами Прикручуємо все на місця! Після цього Ви можете встановити скло на колодки.
І завершальний етап - це збірка двері. Ось в три етапи і відбувається процес заміни троса.
