Як заховати труби у ванній під плитку покроковий монтаж

Каналізаційні та водопровідні труби з запірною арматурою, розташовані у ванній або кухні в зоні видимості, не додають обробці приміщення естетичності. При цьому труби систем холодного водопостачання і каналізації - це також небажаний джерело холоду, знижує температуру у ванній. Крім того, на поверхні цих труб утворюється конденсат, який стікає на підлогу і вимагає постійної прибирання.

Перед тим як сховати труби у ванній, необхідно провести їх ретельний огляд

Розглянемо способи вирішення цих проблем в залежності від місця розташування трубопроводу і його призначення.

Монтаж нових систем при будівництві або капітальному ремонті

Дана ситуація спрощує вирішення питання, так як монтаж «з нуля» при правильно продуманій послідовності ремонтних робіт дозволяє виконати ремонт ванни з меншими витратами сил і часу.

Монтаж водопроводу під обробку плиткою

Розведення водяних труб, щоб заховати систему водопроводу, виконують по стінах до виробництва вирівнюючого штукатурення. Щоб штукатурний шар для покриття труб не довелося робити надмірно товстим, в стінах ванної штробят канали під водопровід. Болгаркою з «сухорези» по попередньо зробленої на стінах розмітці виконують паралельні надрізи на відстані діаметру використовуваних труб, після чого перфоратором або зубилом з молотком вирубують матеріал між надрізами.

Заховані труби під плиткою повинні бути відмінної якості, тоді термін їх служби буде максимально довгим

Труби в каналах до штукатурення фіксують тимчасовими хомутами, які можна видалити після затвердіння першого намету розчину. Сучасні капронові і металопластикові труби, в силу своїх безперечних переваг витіснили сталевий матеріал, не потребують теплоізоляції. Після вирівнюючого штукатурення поверх розводки виконується укладання кераміки.

облаштування каналізації

Каналізаційні труби з огляду на значне діаметром не утапліваются в стіни, так як штроблення стіни на таку глибину загрожує ослабленням несучої здатності.

Систему каналізації можна закрити декоративними оболонками, виконаними різними способами.

Якщо система каналізації монтується «з нуля», то при виборі пластмасових труб слід віддати перевагу толстостенной різновиди, стійкою до гарячої води, так як облицювання каналізаційних труб утруднить ремонт при виході з ладу тонкостінного матеріалу.

Каналізаційні та водопровідні труби, перебуваючи на увазі, можуть зіпсувати навіть самий оригінальний дизайн, тому потрібно їх заховати

При проведенні капітального ремонту або виконанні робіт в експлуатованої кімнаті технологія обробки каналізаційних труб ванній однакова. Щоб заховати каналізаційну систему під естетичну оболонку, потрібно виготовити короб з каркаса і покриття. Для горизонтальних ділянок каналізації вибирається прямокутний перетин короба, яке полегшує підтримання чистоти на підлозі. Облицювання стояка у ванній можна виконати по каркасу не тільки прямокутного, а й круглого, напівкруглого або овального перетину.

виготовлення каркаса

Каркас для подальшої обробки трубопроводу краще виготовляти з матеріалів, які не бояться води - стали, алюмінію, пластику. Використання для цієї мети оцинкованих cd-профілів з відповідним кріпленням, що застосовуються при монтажі гіпсокартону, заощадить час і сили. До стіни і підлоги ванною каркас кріпиться саморізами, бажано - в місцях, які в подальшому повинні закритися коробом. Щоб міцно закрити штирі каркаса в стіні і підлозі, можна зацементувати їх там в акуратно висвердлених «коронками» отворах.

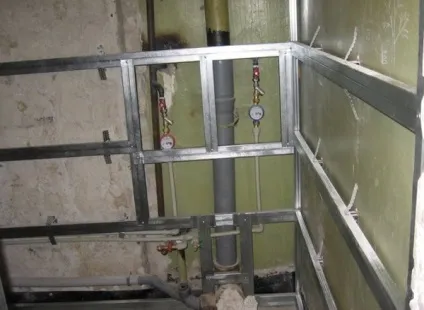

Металеві решітки монтуються на встановлений каркас або ж безпосередньо до труб

Між собою деталі каркаса кріпляться заклепками витяжного типу або також саморізами. Якщо каркас виготовляється зі сталі без захисного покриття, то після установки за місцем його покривають двома шарами антикорозійного фарби (можна свинцевим або залізним суриком, розведеним в оліфі).

Теплоізоляція облицьовуваних труб

Теплоізоляція виконується, щоб виключити утворення і скупчення конденсату під коробом, так як незначне конденсування вологи буде відбуватися на поверхні навіть пластикових труб, теплопровідність матеріалу виготовлення яких близька до нуля. Труби ізолюють гнучким спіненим синтетичним каучуком ( «К-Флекс»), який випускається як листовим, так і у вигляді труб-оболонок з внутрішнім діаметром від 6 до 160 мм.

Листовий матеріал нарізається на смуги, обертається навколо труб спіраллю або смугою і кріпиться нейлоновими хомутами-стяжками. На трубчастої оболонці робиться поздовжній надріз (іноді він вже є), і ізоляція надаватися на трубу також з кріпленням нейлоновими хомутами.

Якщо під рукою є залишки листової скловати, то для пристрою теплоізоляції можна використовувати і її, тільки працювати з цим матеріалом потрібно в спецодязі, рукавичках, окулярах і респіраторі.

Оздоблення каркаса

Щоб сховати труби, каркас потрібно закрити водостійким оздоблювальним матеріалом. Застосування гіпсокартону для виготовлення короба не виключається, але вимагає ретельної гідроізоляції такого покриття, так як навіть вологостійкий гіпсокартон (ГКЛВ) не розрахований на тривалий контакт з водою. А якщо поверх гіпсокартону, щоб заховати і його, укласти шар вологостійкого матеріалу, то застосування ГКЛВ взагалі втрачає сенс. Тому закрити труби в коробі доцільно кахлем, пластиком, текстолітів або плитками екструдованого пінополістиролу товщиною 1-2 см з декоративним лицьовим шаром.

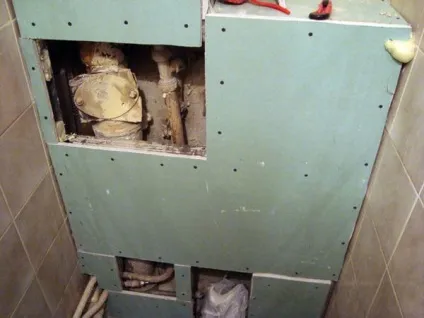

Закривши труби в туалеті гіпсокартоном забезпечить вільний доступ до прихованих комунікацій під час ремонту або усунення аварії

Перерахований матеріал, крім керамічної плитки, кріпиться до каркаса саморізами. Кутові стики і сполучення короба зі стінами краще заховати під декоративними пластмасовими або металевими накладками, які можна приклеїти силіконовим герметиком.

Укладання плитки на каркас

Щоб добротно закрити каркас кахлем, потрібно спорудити суцільну основу. Можливість використання для цієї мети гіпсокартону слід розглядати лише в крайньому випадку, при відсутності інших матеріалів.

Поверх каркаса саморізами, заклепками в натяг кріпиться мелкоячеистая (2х2 мм) сталева або капронова сітка, на яку плоским шпателем наноситься шар плиткового клею товщиною 2-3 мм. Через добу поверхню готова для облицювання плиткою, яка кладеться так само, як і на звичайне підставу. Ще через 24 години міжплиточних шви затирають вологостійкої затирочной сумішшю. Стики кераміки на кутах обробляють декоративними пластмасовими або металевими накладками-трима для плитки.

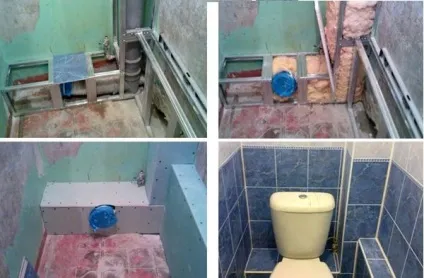

У ванній кімнаті можна використовувати вологостійкий гіпсокартон - ГКЛВ

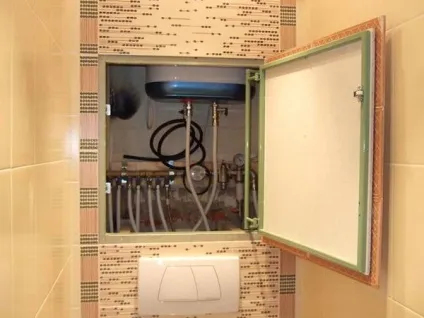

Якщо на обробляти ділянці каналізації є ревізійна кватирка, то потрібно забезпечити до неї доступ. Зробити це можна, якщо навпаки кватирки змонтувати готовий люк потрібного розміру в зборі з коробкою, які є у продажу. Але можна зробити простіше - кахель навпаки люка не класти на клей, а тільки затерти його стики кольоровим силіконом. Це дозволить при необхідності витягти плитку без пошкоджень, а потім також укласти її на місце, і заховати кватирку.

Оздоблення стояків

У ванній кімнаті може бути два стояка - водопровідний і каналізаційний. Сховати їх можна також в каркасному коробі прямокутного перетину. Залежно від розташування стояків, їх можна закрити одним коробом, або ж кожен стояк облицьовувався окремо.

гідроізоляція стояка

Щоб заховати вертикальну трубу-стояк, існує технологія, що дозволяє імітувати колону. На стояк надаватися теплоізоляційна трубчаста оболонка «К-Флекс» відповідного внутрішнього діаметра і з товщиною стінки 1,5-2,0 см. Оболонку на трубу надягають шматками довжиною по 0,3-0,5 м, і залишають між ними зазори в 3 см.

Монтаж зовнішньої оболонки

Підбирають тонкостенную пластмасову трубу з внутрішнім діаметром, рівним зовнішньому діаметру «К-Флекс», і по всій її довжині роблять розріз болгаркою. Зазори між шматками «К-Флекс» -оболонки по колу стояка заповнюють монтажною піною і, не чекаючи її розширення, надягають на стояк розрізану уздовж тонкостенную пластмасову трубу, розширивши проріз.

Трубу стягують нейлоновими хомутами, щоб розширюється піна не розкрила її, і розгортають прорізом до стіни. Через добу хомути зрізають і отримують теплоізольований стояк в оболонці з пластмасової труби, прикріпленою своєю внутрішньою поверхнею до стояка кільцями монтажної піни між ділянками «К-Флекс» -ізоляція.

Облицювання стояка мозаїкою

Поверхня пластмасовою оболонки гарантують підвищує адгезію ґрунтовкою і обробляють мозаїкою, укладаючи її на білу цементну клейову суміш або склад на поліуретановій основі.

Якщо мозаїку класти на реактивний склад, то підстава гарантувати не потрібно, але знежирити слід обов'язково.

Коли клей затвердіє, виробляють затірку мозаїки і - каналізаційний або водопровідний стояк у ванній кімнаті перетворюється в колону.

висновок

Обробивши водопровідні та каналізаційні труби у ванній кімнаті керамічною плиткою і порівнявши стан приміщення з ситуацією до проведення ремонту, неможливо не прийти до висновку, що облаштувати і закрити красивою облицюванням трубопроводи в приміщеннях не тільки бажано з естетичних міркувань, але і необхідно для дотримання санітарно-гігієнічних норм.
