Як зачистити електричний шлейф під час ремонту принтера
Не один раз стикався коли ламаються плоскі електричні шлейфи, які стоять в рухомих вузлах різної електро-техніки, в тому числі і в принтерах.
На прикладі зламаного шлейфа дисплея МФУ Canon Pixma MP520 розповім як досить просто виготовити такий же шлейф.
1. Перше і мабуть найскладніше, для виготовлення такого ж шлейфу, це знайти з чого його виготовити. В даному випадку нам необхідно знайти або купити шматок шлейфа з однаковим кроком провідників і не обов'язково однаковим їх кількістю. Я знайшов подібний шлейф в старому принтері Canon IP5200, який з'єднує приймач друкуючої головки з основною платою принтера:

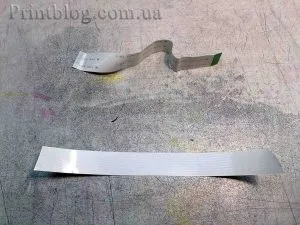

На фото вище зображено два шлейфи, той який зверху - це наш оригінальний зламаний шлейф дисплея МФУ Canon Pixma MP520, той який внизу - це знайдений мною шлейф з однаковим кроком провідників і підходящої довжиною.
2. Так як в знайденому мною шлейфі кількість провідників більше ніж в оригінальному шлейфі, нам необхідно обрізати зайві, інакше шлейф не влізе в роз'єм. Определеяется кількість зайвих провідників і відрізаємо їх:
Я відрізав за допомогою канцелярського ножа і замість лінійки використовував полотно від ножівки по металу, інструмент вибирайте на свій розсуд, я використовував те, що у мене було під рукою :)
3. Визначаємо довжину майбутнього шлейфу, він може бути трохи більше довжиною оригінального шлейфу, але не як не коротше:

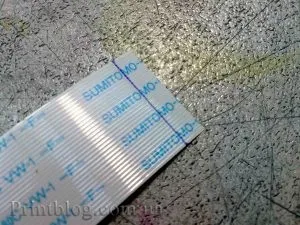

4. Тепер нам необхідно зачистити від ізоляції ділянку шлейфу, де будемо зачищати намічаємо:
Я зачищав з допомогу канцелярського ножа з новим і гострим лезом, перед роботою над заготівлею раджу по-тренуватися на не потрібні шматку шлейфу. Ось що вийшло у мене:

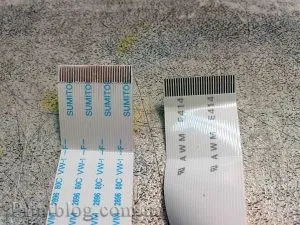

На фото вище, зліва той шлейф який я зачистив, праворуч - оригінальний. Зачищаємо таким же чином другий кінець, в даному випадку повинно вийти ось так:

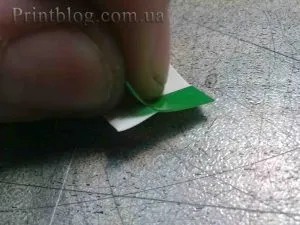

5. Приклеюємо ущільнювальні пластини на кінці виготовляється нами шлейфу, які віддираємо з оригінального шлейфу або вирізаємо необхідні шматочки з пластикової пляшки:
Якщо всі описані вище кроки ви робили не поспішаючи і акуратно, то у вас повинен вийти шлейф не гірше оригінального.
Я замінив старий-зламаний шлейф на дисплеї МФУ, дисплей відмінно заробив, клієнт залишився задоволений, а я виконав роботу в короткі терміни і при мінімальних витратах.
Все вище написане написано з особистої практики і випробувано неодноразово.
