Як встановити протитуманні фари (ВТФ) на ладу калину своїми руками, схема підключення

Які функції виконують протитуманні фари і чи варто їх встановлювати на Калину

Механіки і досвідчені автолюбителі рекомендують встановлювати ВТФ на більшість моделей вітчизняних автомобілів. Такі фари недорогі і ставляться досить легко. Вони сильно виручають під час їзди при густому тумані, коли видимість становить всього кілька метрів. ВТФ встановлюють нижче основної оптики, вони освітлюють дорогу на висоті близько 50 см - саме там збирається туман.

Зовнішній вигляд ВТФ на Калину

У продажу можна зустріти різні комплекти протитуманних фар, які відрізняються за ціною і якістю. Краще вибирати відомих виробників, так як їх оптика дійсно дає хорошу видимість і має довгий термін служби.

Порада: Навіть яскраві ВТФ за умови правильної встановлення не будуть зліпити очі інших водіїв, тому така оптика може бути включена в будь-який час доби.

Що потрібно для установки і підключення

Стандартні ВТФ входять до деяких комплектації Калини, вони встановлені на нижньому бампері. Не завжди якість освітлення стандартної оптики оптимальне - багато механіки рекомендують придбати якісніший комплект і встановити його на автомобіль. Конструктори передбачили можливість заміни таких фар, для ремонту не буде потрібно повністю знімати передній бампер.

Які ВТФ краще поставити

Виробники пропонують різні комплекти оптики за ціною і якістю. Варто відзначити найбільш підходящі варіанти для Калини:

1. Оптика Bosch має плоске скло і продається в комплекті з 2 приладів. Має високу якість збірки і довгий термін служби.
2. Фари Киржач можна придбати по одній - тут використовують опукле скло у формі лінзи.
3. Противотуманки Луч мають непогану якість, але в конструкції не передбачено клапан запотівання.
4. Фари ProSport, незважаючи на країну-виробника Китай, мають хорошу якість при невисокій ціні.

   ВТФ різних фірм виробників відрізняються за ціною і якістю

Порада: Варто зазначити, що вітчизняні виробники практично не поступаються за якістю виробів іноземним компаніям. Вони також дають непогану гарантію на свої прилади.

Інструменти і матеріали

Крім самої оптики? вам потрібно придбати монтажний набір для підключення. У нього входять:

• реле;
• вмикач фар;
• кілька проводів з роз'ємами;
• з'єднувачі;
• саморізи;
• інструкція зі схемою установки.

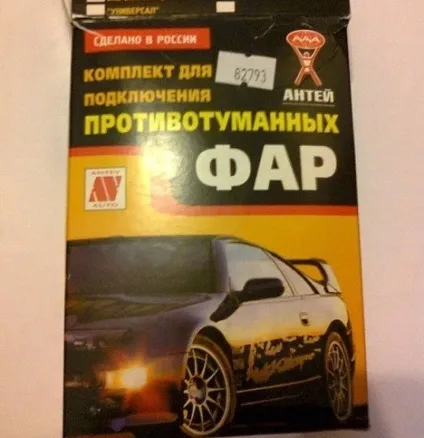

Все необхідне входить в монтажний комплект для підключення ВТФ

На комплекті повинна бути спеціальне маркування 1119. Вона означає, що всі деталі призначені для установки в підготовлене місце монтажного блоку.

ВТФ можуть продаватися з зовнішніми рамками або без них. Перед установкою рамки необхідно пофарбувати під колір кузова або придбати вже готові у відповідній кольоровій гамі. З інструменту знадобиться стандартний гайковий ключ на 8 і хороша викрутка. Роботи можна проводити як при встановленому передньому бампері, так і при знятому.

Як встановити комплект противотуманок своїми руками + схема

Щоб заощадити час на демонтаж бампера ми покажемо, як проводити заміну не знімаючи його.

1. При установці правої фари повертаємо кермо до межі в цю сторону - так збільшується робочий простір.
2. Знімаємо передній брудозахисні щиток.

   Повертаємо кермо вправо і знімаємо щиток
3. Зсередини відкриваємо засувки, які фіксують старі ВТФ або заглушки.

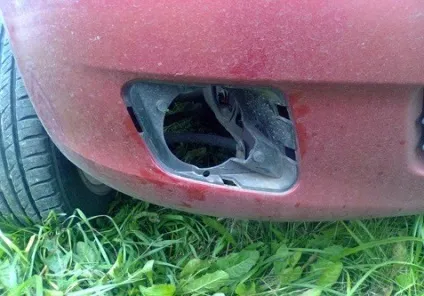

4. Демонтуємо заглушку.
5. Закріплюємо нову фару зсередини на 3 саморіза.

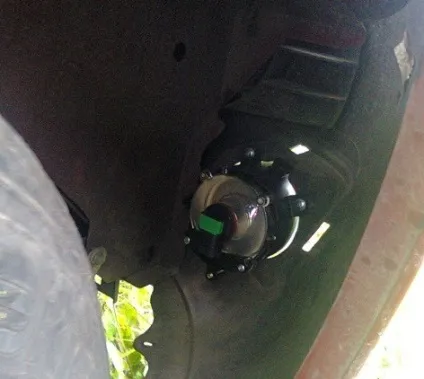

   Прикріплюємо фару на 3 саморіза зсередини
6. Встановлюємо нову рамку. Для цього щільно притискаємо її до бампера до клацання.
7. Те ж саме робимо з лівою фарою.

На цьому сама установка оптики закінчена. Тепер підключаємо фари, використовуючи набутий заздалегідь монтажний набір.

Нюанси підключення ВТФ на Калині

1. Під'єднуємо джгут до правої і лівої протитуманним фарам і закріплюємо дріт «маси» на корпус.
2. Плюсової провід підключаємо до акумуляторної батареї.
3. Далі протягуємо джгут в салон через стандартне отвір в лівому крилі машини.
4. Коли палять протягнуть в салон, потрібно зняти попільничку, відкрутивши 4 невеликих болта.

   Простягаємо джгут в салон і знімаємо попільничку
5. Через простір, що утворився зсередини виштовхуємо заглушки кнопок передньої панелі приладів.
6. Витягуємо на себе ручки регулювання обдування.

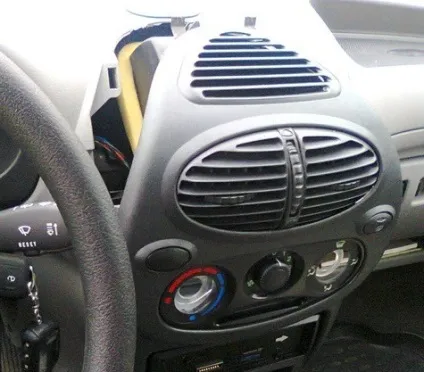

   Витягуємо ручки управління обдування
7. Відсунувши накладку панелі, виштовхуєте заглушку кнопки включення кондиціонера і замість неї встановлюєте вмикач ПТФ.

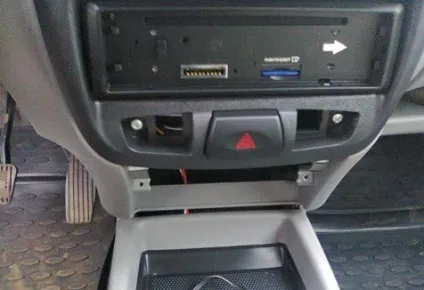

   Монтуємо кнопку включення ВТФ на місце заглушки
8. З'єднуємо проводи коннекторами, що йдуть в комплекті монтажного набору.

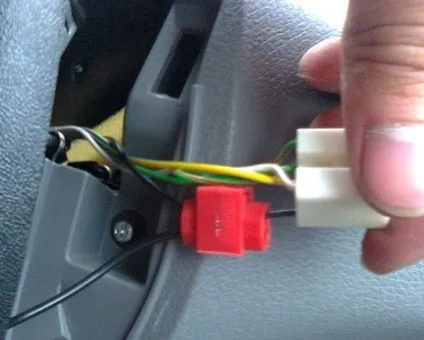

   З'єднуємо проводи за допомогою конекторів
9. Під'єднуємо два довгих дроти до монтажного блоку передньої панелі.
10. З'єднуємо джгут від кнопки з монтажним боком і висуваємо його в салон, наскільки можливо.

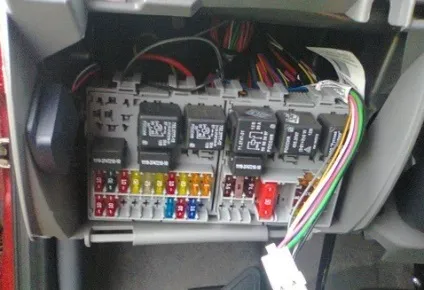

    Висуваємо монтажний блок
11. Тепер у нас в одному місці знаходяться 2 дроти, які йдуть від кнопки, і 3 дроти з-під капота.
12. З'єднуємо дроти, запобіжники і реле, як показано на схемі.

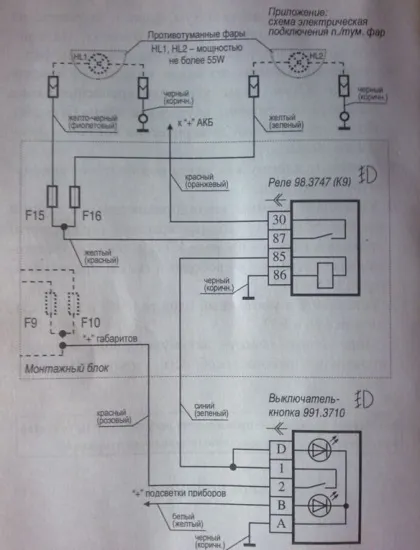

    З'єднуємо дроти, використовуючи схему підключення
13. Перевіряємо роботу оптики і, якщо схема підключена вірно, ізолюємо з'єднання і встановлюємо на місце монтажний блок.
14. Проводимо збірку елементів панелі в зворотному порядку.

Правильне регулювання ВТФ

Щоб противотуманная оптика не заважала зустрічним водіям, її необхідно правильно відрегулювати. Так як фари дають спрямоване світло перед собою, їх потрібно встановити строго горизонтально. Перевірити освітлення можна, поставивши авто перед рівною стіною і включивши фари у вечірній час. Основний промінь повинен бути на рівні переднього бампера і не підніматися вище 50-60 см від землі.

Заміна противотуманок на Калині своїми руками не вимагає особливих навичок і теоретичних знань. Разом з комплектом йде інструкція по заміні зі схемою підключення. Якщо у вас виникли труднощі при з'єднанні проводів, можна покликати на допомогу знайомого електрика.
