Як виконується замір опору ізоляції електропроводки, elektik v dome
Вимірювання опору ізоляції електропроводки повинно виконуватися під час приймально-здавальних робіт; періодично, згідно з нормами і встановленими правилами, а також після проведення ремонтів мережі освітлення. При цьому проводиться не тільки замір опору ізоляції між фазних і нульових проводів, але й опір ізоляції між ними і провідником заземлення.
Це дозволяє вчасно діагностувати і усувати можливі пошкодження ізоляції, що знижує ризик коротких замикань і пожеж.

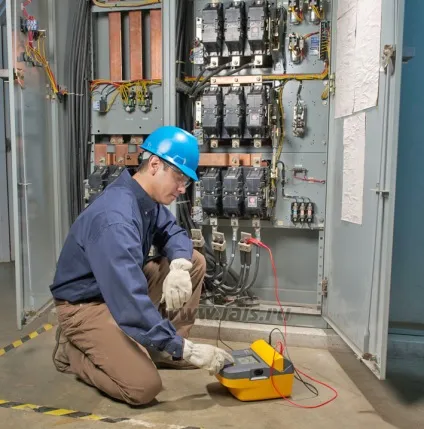

Робота з мегаомметром
Що таке мегаомметр?
Прилад для виміру опору ізоляції електропроводки називається мегаомметр. Принцип його дії заснований на вимірюванні струмів витоку між двома точками електричного кола. Чим вони вище, тим нижче опір ізоляції, і, відповідно, ця електроустановка вимагає підвищеної уваги.
- На даний момент на ринку представлені мегаомметри двох основних типів. Прилади, що працюють від вбудованого в прилад генератора, і більш сучасні мегаомметри з наявністю акумулятора.
- За типорозміру мегаомметри можна розділити на пристрої з номінальною напругою в 100В, 500В, 1000В і 2500В. Найменші мегаомметри застосовуються для випробування електроустановок до 50В.В залежності від номінальних навантажень для кіл напругою до 660В зазвичай застосовують пристрої на 500 або 1000 В. Для ланцюгів напругою до 3кВ - мегаомметри на 1000В, а для електроустановок і провідників більшої напруги прилади на 2500В.
Хто і коли має право проводити виміри мегаомметром
Прилади виміру опору ізоляції електропроводки мають певні вимоги по роботі з ними. Так для самостійної роботи мегаомметром в електроустановках до 1000 В вам необхідна третя група допуску по електробезпеки.
Отже:
- Періодичність вимірів опору ізоляції електропроводки визначається ПТЕЕС (Правила технічної експлуатації електроустановок споживачів) і для електропроводки освітлювальної мережі становить 1 раз в три роки. Такі ж норми діють для електропроводки офісних приміщень і торгових павільйонів.
Зверніть увагу! Зовнішня електропроводка і проводка, виконана в особливо небезпечних приміщеннях, повинна проходити замір опору ізоляції щорічно. Крім того щорічно проходить перевірку електропроводка кранів, ліфтів, дитячих та оздоровчих закладів.
- Періодичність перевірки опору ізоляції електропроводки електричних печей становить 1 раз на півроку. При цьому виміри повинні проводитися під час максимально нагрітого стану печі.
Крім того раз на півроку слід візуально оглядати стан заземлення печі. Ці ж норми перевірки відносяться і до зварювальних апаратів.
Як працювати з мегаомметром?
Для підключення до електричної мережі прилад зaмерa опору ізоляції електропроводки має два висновки довжиною до трьох метрів. Вони дають можливість підключати прилад до електричного кола.
Схема підключення мегаомметра в трифазного ланцюга
Зверніть увагу! Для роботи з мегомметром в усіх електроустановках, на яких передбачається провадити виміри, слід зняти напругу. Крім того слід зняти напругу з сусідніх електроустановок, до яких можливий випадковий дотик.
- Перед застосуванням мегаомметр повинен бути перевірений на працездатність. Для цього спочатку закорачивается висновки приладу накоротко. Потім обертаємо ручку генератора і перевіряємо наявність ланцюга за показаннями приладу. Після цього ізолюємо висновки один від одного і перевіряємо максимально можливі свідчення на приладі.
- Після цього приступаємо безпосередньо до вимірів. Для замірів трехпроводной однофазної ланцюга послідовність операцій повинна бути наступною:
- У мережі освітлення викручуємо всі лампи і відключаємо всі споживачі електричного струму від розеток.
- Після цього включаємо все вимикачі мережі освітлення.
- Згідно ПБЕЕ (Правил безпечної експлуатації електроустановок), всі роботи з мегаомметром повинні виконуватися в діелектричних рукавичках. Адже напруга на висновках приладу - мінімум 500В. тому даною вимогою не варто нехтувати.
- Підключаємо висновки до фазного і нульового проводу мережі освітлення. Виробляємо завмер. Згідно ПТЕЕС. він повинен показати значення не менш 0,5 МОм.
Зверніть увагу! При виконанні виміру повинні бути вжиті заходи щодо запобігання пошкодження напівпровідникових і мікроелектронних приладів в ланцюзі. Тому якщо у вашій ланцюга такі присутні, їх необхідно «вицепіть» до проведення замірів.
- Після запрограмувати відлік фазний провід слід розрядити, перш ніж торкатися до нього. Взагалі ємність провідників освітлення не велика і цей пункт можна б було опустити, але, в разі наявності у вашій мережі великих індуктивних або ємнісних опорів, зняття заряду з провідника обов'язково, адже ціна невиконання цієї дії, може бути дуже велика. До речі з цієї ж причини ми не вимірюємо коефіцієнт абсорбції ізоляції.
- Потім виробляємо такі ж виміри по відношенню між фазним проводом і заземленням і нульовим проводом і заземленням. У всіх випадках показання повинні бути вище 0,5МОм.
- Якщо необхідно виконати замір опору ізоляції трифазного ланцюга, то послідовність операцій така ж. Тільки кількість замірів більше, адже нам необхідно заміряти ізоляцію між усіма фазними провідниками, нульовим проводом і землею.
Кілька слів про мультиметри
Більшість мультиметров мають функцію виміру опору. Але вимірюють вони не опір ізоляції, а опір електричного кола.
Тому для проведення періодичних перевірок опору ізоляції він не призначений. Мультиметр дозволить вам своїми руками відшукати місце ушкодження дроти, знайти поганий контакт, перевірити цілісність заземлюючого провідника, а також ще цілий ряд необхідних завдань. Але заміряти опір ізоляції він не здатний.
Недарма в більшості випадків такими вимірами займаються спеціальні високовольтні лабораторії, які мають все необхідне обладнання, фахівців і сертифікацію, згідно чинного законодавства.
