Ось ви нарешті купили автомобільний підсилювач. Для того щоб він запрацював так як потрібно його необхідно правильно підключити. Провід для підключення підсилювача грають в цьому першорядну роль. Поговоримо про силових проводах, якими підводиться харчування до підсилювача. Вибір силових проводів в магазинах буває настільки великий, що в них не так-то просто розібратися.
В першу чергу дроти відрізняються перетином. В індустрії автозвуку найчастіше зустрічаються «незрозумілі» позначення перетину дроту на кшталт «0Ga», «4Ga», «8Ga», причому перетин дроту з позначенням 0Ga більше ніж перетин дроту «8Ga». Чому так виходить, спробуємо розібратися.
Скорочення Ga походить від AWG - American Wire Gauge - американський стандарт вимірювання перетину дроту. Чим більше число AWG тим менше перетин дроту. Така закономірність склалася історично, тому що при виготовленні дроту її простягають через волоки з поступово зменшується діаметром. Наприклад, для виготовлення дроту 8AWG з прутка 0AWG її необхідно протягнути через 8 волоків. Не всі калібри поширені в області автозвуку.
Ось таблиця перетинів, широко використовуваних в автозвуку:
AWG діаметр (мм) перетин (мм²)

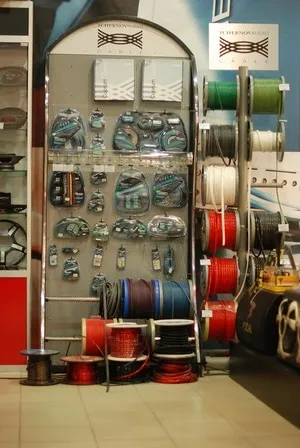

Приклади силових проводів, які ви можете знайти в наших магазинах:
Чим більше перетин дроту тим більший струм він пропускає, відповідно чим товще дріт ми виберемо тим краще буде харчування у нашого підсилювача. Як же вибрати той калібр який буде достатнім? Для цього існує таблиця, по якій ми зможемо вибрати перетин дроту в залежності від потужності підсилювача (споживаного підсилювачем струму) і довжини проводу:
Ця таблиця складена виходячи з того що ми використовуємо якісний мідний дріт. Падіння напруги при цьому складе не більше 0.5В.
PS: можна звичайно купити готовий комплект проводів для підключення підсилювача (сабвуфер). Це буде непоганим рішенням для малобюджетной установки, наприклад активного сабвуфера. Але враховуйте що в такі комплекти зазвичай входять алюмінієві обмедненной дроти, відповідно таблиця вище до цього варіанту не підходить, робіть запас рази в півтора.
32265 Всього 3 Сьогодні
Вітаю! Спасибі вам за цікаві і пізнавальні статті! Я новачок в цій справі.
У мене ось такий дурний питання: а як дізнатися струм системи?
Для початку тобі потрібно дізнатися споживану потужність твого підсилювача. Для цього тобі потрібно помножити сумарну номінальну потужність твого підсилювача на 2. Припустимо усилок у тебе 4-х канальний, а номінальна вість на канал 80 Ватт. Сумміруешь все 4 канали, виходить 320 номінальних Ватт. Їх множимо на 2 і отримуємо 640 споживаних Ватт. Ну а далі все просто. 640W ділиш на бортовий напруга твого автомобіля, тобто 12V, і отримуєш споживаний струм. Якщо моє повідомлення прочитали, поправте якщо щось не так написав! :)
Так, в загальному все правильно)
скільки ампер вживає моноблок mtx thunder x1000d RMS 1000 ват 2Ом і RMS 700 ват 4 ом на автомобілі 12 вольт. або кабель підійде Hollywood PRO PCY 4 ga довжина проводу 4,5 метра, зарание спасибі
Підкажіть. у ЧерновАудіо - була таблиця для міжблочних кабелів - правильна нарізка довжини, що то кратне 2,5; 3,75; 4,25. щось таке. викладіть для самопайщіков плиз ...
спробую знайти - викладу
Не зовсім зрозумів навіщо сумарну потужність множити на 2? Я думав сумарну потужність відразу ділимо на напругу
Малося на увазі множити номінальну потужність на два. Можна звичайно сумарну пікову потужність ділити на напругу, якщо є ця пікова потужність нормально виміряна. А то на корпусі написано «600 WATT» а за фактом 4 х 35 🙂 Будуть потім дроти під 50 ампер підбирати)))
Питання таке, якщо я куплю самі товсті і найкращі, дорогі які є дроти. Гірше не стане якщо у мене акустика могла б і з проводами по простіше не погано грати
гірше не стане але і краще теж
