Як треба підключати щити! ) На лабораторія електрошамана

А ось вам продовження історії про щитку на базі EDF-панелі. Ось цієї ось: Щити для електрики: Складальні щити на базі EDF- і CombiLine-панелей / Приклад складання щита! Я, коли щиток здавав, просто так ляпнув замовнику: «Ну як підключіть - покажіть що ль фотки! Цікаво буде, як це стане в інтер'єрі ».

Ляпнув та забув. Ну начебто щиток здав - і питань не було. Значить підключили і все запрацювало. А тут - От чорт! Приходить мені мило з обіцяними фотками! Я подивився - і не впізнав свій же щиток! Настільки охренительно красиво він був підключений! Запитав дозволу у замовника і ділюся з вами Няшка.

Отже, нагадую умови. Ви замовили у мене щит. Отримали щит і до купи ще й дофіга роздруківок (приклад валявся в Правилах), однією з яких є список кабелів, які підходять до щита. Коли щиток тільки вважається - то це просто список кабелів. А коли щиток зібраний, то я заповнюю графу «Підключення», в якій пишу щось типу: «Фаза: Q28, Нуль: N12». Якщо електрик замовника в повному обсязі тупий - то йому достатньо уважно вважати табличку, і він все-все підключить. А якщо тупий - ну тоді ізівніте =) RTFM, як то кажуть. Ну або замовити щиток, де всі виходи повністю на клемах.

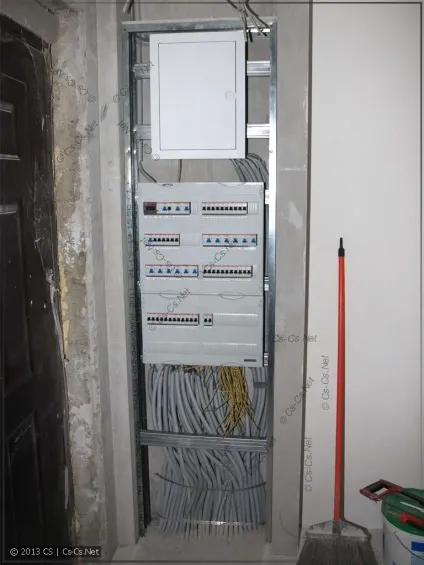

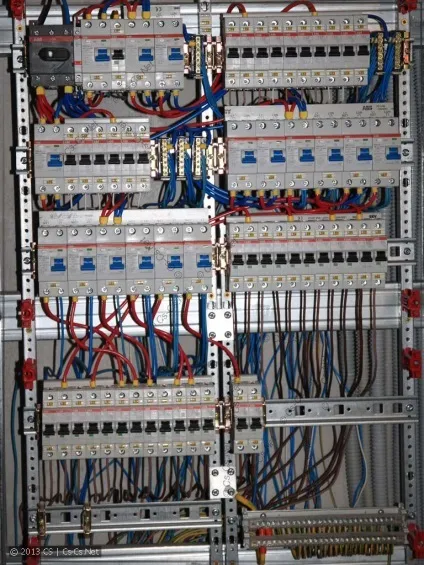

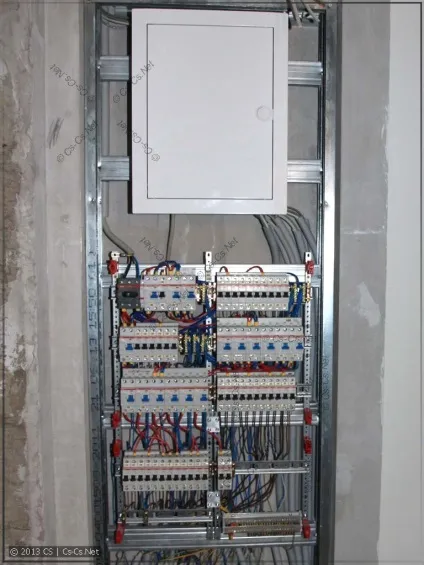

Отже, ось чо вийшло:

А ось пояснення від замовника на мій майже німий (якщо це можливо за милу) питання: «ХТО це так так підключав. Йому величезний респект. »:

- Підключав я сам зі своїм ремонтником ... Спершу він сказав: «Та ну його нахуй, давай електрика позовом» Я сказав, що є докладна інструкція і паритися не варто ... .Так в чотири руки на твою мануалу за кілька годин все скрутили ...

Ось воно як. Загалом, всім, хто буде «кричати», мовляв «так тут ні хера не зрозуміло» (а такі є; причому вони ж все-все заздалегідь розпитували ПЕРЕД замовленням щита і навіть ще раз, коли його забирали) - я буду тикати цим постом-прикладом.

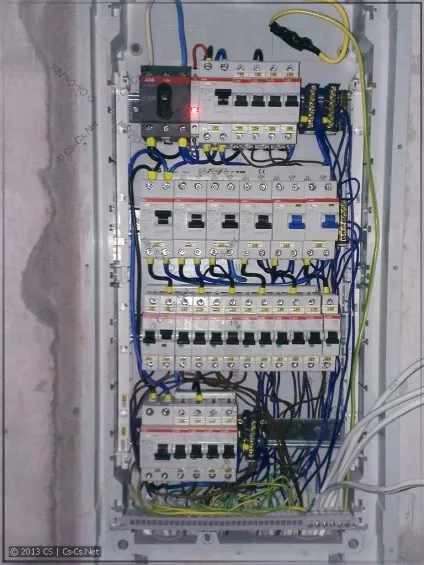

А ось як НЕ ТРЕБА підключати мої бля щити. Тут це був бюджетний-бюджетний щиток для знайомих, і їх електрик коноёбілся кілька годин, а потім сказав що «чогось тут дроти за рейками херово лізуть».

Епта, він, напевно, не підключав нічого крім щитків від Vi-Ko, навіть і в яких і то можна все-все по краях розкласти. А вже UK500 - дак там по краях є навалом місця. Так, що можна навіть без стяжок все розіпхати.

Нагадую. У моїй докуме зазвичай пишеться про те, що треба залишати запас кабелів в 1,5 висоти щита. Це зроблено для того, щоб при підключенні щитка їх можна було укласти з боків, чимось на зразок букви «Г»: дроти кабелю збоку щитка піднялися до потрібної рейки, зігнулися і горизонтально пішли до автомата.

Проводити дроти за рейками можна тільки в тих щитках, в яких є для цього місце. Це або AT / U, EDF-панелі, або серія Europa IP65 / UNIBOX.
