Як своїми руками зробити совок

Можу запропонувати поетапну інструкцію як своїми руками зробити металевий совок з дерев'яною ручкою.

Ось докладний креслення ковша з оцинкованої сталі з зазначенням місць і напрямки вигинів, їх радіусів, діаметра отворів, величини кутів.

Отже, послідовність робіт:

вирізаємо з листа оцинковки, товщиною не менше 1 мм заготовку по зазначених розмірах. Отвори для заклепок поки не свердлимо - це краще зробити на вже зігнутою деталі.
для того, щоб зробити трикутники під кріплення шестигранною дерев'яної ручки, робимо прорізи болгаркою. Отвори під кріпильні шурупи краще просвердлити до застосування болгарки.

Якщо в господарстві немає шестигранного дерев'яного бруска або немає можливості такої зробити, можна застосувати брусок і квадратного перетину, але тоді доведеться під нього зробити свою розмітку для кріплення.

згинає заготовку по пунктирних лініях. Для цього укладаємо заготовку лінією вигину на зовнішній кут металевого куточка або швелера. Щоб від ударів листової метал не розтягувався, користуємося дерев'яним молотком (киянкою).
щоб надати конструкції додаткової жорсткості, з боку ручки на верхній межі (на кресленні сектор відзначений червоним) робимо неправдиву закачування.

Якщо ви вирішите зробити совок більших розмірів, ніж вказані на кресленні, то потрібно передбачити додаткові сектори і на бічних стінках ковша. Для більшої надійності в закачування по верху ребер можна закладати сталистий дріт.

просвердлюємо отвори на кутах вироби і встановлюємо заклепки.

відгинаємо куточки для кріплення ручки і отримуємо готовий ківш.

щоб рукоятка була зручною, згладжуємо гострі грані рубанком і наждаковим папером.

Довжину ручки підбираємо на свій розсуд, але вона не повинна бути менше 20 см.

прикручуємо ручку саморізами до відігнутим пелюсток (трикутниках).

в результаті у нас вийшов ось такий симпатичний совок.

Ех. Скільки мій батько переробив їх у свій час! На будь-який смак і для будь-яких цілей. Як для вигрібання золи, так і для зерна і борошна. Пам'ятається, виходило у нього і без зварювання і без дрилі і без болтів. З того місця росли руки.

Хочу запропонувати кілька найбільш ходових варіантів.

Варіант совка для вигрібання золи. В якості вихідного матеріалу береться будь-який метал, товщиною близько 2 мм. Це може бути і оцинковка і проста катанка та алюміній. Що є під рукою одним словом. На зображенні дані зразкові розрахунки. Зазвичай розмір совка повинен поміщатися в піддувалі печі.

Вирізаємо метал за шаблоном, згинаємо і закріплюємо за допомогою заклепок. Ручку виготовляємо з цього ж матеріалу. Загинаємо для більшої стійкості, як показано на малюнку, а в місці кріплення до совку, трохи расклёпиваем- для захоплення більшої частини совка. Приєднуємо або заклепками або болтами.

Варіант другий-совок для зерна.

Зазвичай совки для зерна, борошна та інших сипучих продуктів виготовляються в такому вигляді. Те є-закруглені. Їх зробити простіше.

Але метал знову ж таки знадобитися. Хоча в наш час можна замінити і пластиком, в ті часи не було.

Отже, вирізаємо за допомогою лобзика півколо з дошки. Як ручки можна підібрати як дерево, так і будь-який інший матеріал, наприклад труба ПВХ, відповідного розміру. Кріпимо ручку до основи, а з металу вирізаємо сам совок, який прибиваємо або беремо на саморізи до півколу з дошки. Все-совок готовий.

Ну і ще один варіант сучасний.

Застосовувати його можна всюди, крім підвищених температур і різної хімії. А зробити його можна з пластикових каністр з подібною конфігурацією.

Виготовлення совка в мій час входило до шкільної програми з праці, насправді настільки його легко робити, що навіть школяр зможе. Треба лише зробити правильний шаблон.

Листовий метал, бажано 0,5 - 1,2 міліметра, під розмір шаблону;
Болт М5 - 4 шт;
Гайка М5 - 4 шт;
Шайба діаметр внутрішнього отвору 5 міліметрів - 4 шт;
Ножиці по металу;
молоток;
Місце з кутом 90 градусів для гнучкі;
Дриль або шуруповерт;
Свердло діаметр 5 міліметрів.

А тепер алгоритм виготовлення совка:

1) Треба намалювати шаблон на аркуші паперу або відразу на аркуші металу, розміри совка самі проставите, виходячи з розміру дверцята топки печі, найзручніший варіант - 70-75% від ширини дверцята. Ось типовий варіант схеми совка:

2) Ріжемо по суцільним лініях і гнём в одну сторону по пунктиру.

3) На отриманих згинах по кутах свердлимо отвори і стягуємо метал болтами.

4) виготовляємо ручку, для цього гнём боку прямокутника один до одного, і потім згинаємо все навпіл, кінці розводимо (суцільна - ріжемо, пунктир - гнём). На розлучених частинах свердлимо отвори.

5) залишається тільки до ручки докласти совок і просвердливши там отвори, закріпити болтами.

Совки служать не тільки для прибирання сміття, а й наприклад для насипання деяких сипучих матеріалів (цукор, крупи і так далі).

Тобто на початку визначаємося для чого потрібен совок.

Совок можна зробити з жерсті (найбільш трудомісткий варіант) можна з пластикової пляшки, але потрібна з ручкою, тут можна використовувати, або пластикову каністру з під масла, або пляшку з під молока.

Роблять совки навіть з щільного паперу.

Найзручніший, швидкий і не витратний варіант, це совок з пластика.

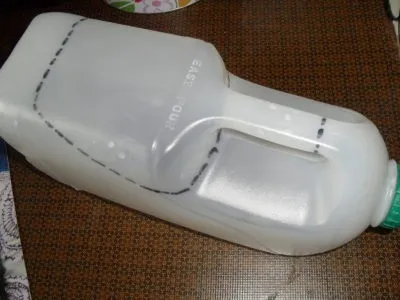

совок практично знаходиться в "самому виробі", тобто треба окреслити маркером контур (тут варіантів маса, можна залишити шийку пляшки з пробкою, можна не залишати, можна совок зробити коротше, або довше).

Після розмітки вирізаємо совок, можна ножем, але на мою думку ножицями зручно (правда враховуємо матеріал, якщо дуже щільний з товстими стінками пластик, тут тільки ніж).

Краї після вирізу можна обробити наждачним папером.

Якщо залишаєте горловину, то пробку закручуємо на місце,

інакше сипучі матеріали будуть висипатися з совка.

Найпростішим варіантом виготовлення совка своїми руками є совок зроблений з каністри.

Знаходимо каністру, важливо, щоб вона мала плоску сторону. Вирізати будемо використовуючи ніж.

Спочатку використовуючи маркер малюємо лінії за якими будемо різати каністру.

Залишається тільки обрізати і вкинуть зайву частину каністри.

Такий совок зможе зробити кожен.
